台式机轴流散热风扇结构设计

日常做消费电子散热结构设计时，这类轴流冷却风扇是接触频率极高的部件，它的核心应用场景覆盖台式机机箱风道构建、CPU风冷散热器配套、独立显卡散热模组、服务器机架通风，甚至部分工业控制机箱的主动散热环节也会用到同结构的衍生型号，核心作用是通过叶片旋转驱动定向气流，带走电子元器件工作产生的积热，避免芯片、电容等部件因温度超出工作阈值出现降频、寿命衰减甚至热击穿故障。

从实际功能特性来看，这款方形外框的轴流风扇采用四角预留安装孔的结构设计，安装孔位匹配行业通用的80mm、90mm规格风扇的安装孔距，安装时可通过橡胶减震钉或者自攻螺丝直接固定在机箱通风位、散热鳍片组的固定支架上，外框厚度适配常规机箱的安装间隙，不会出现与侧板、主板散热马甲干涉的问题，安装边界的容错空间足够，即使是小机箱的紧凑安装位也能顺利完成装配。

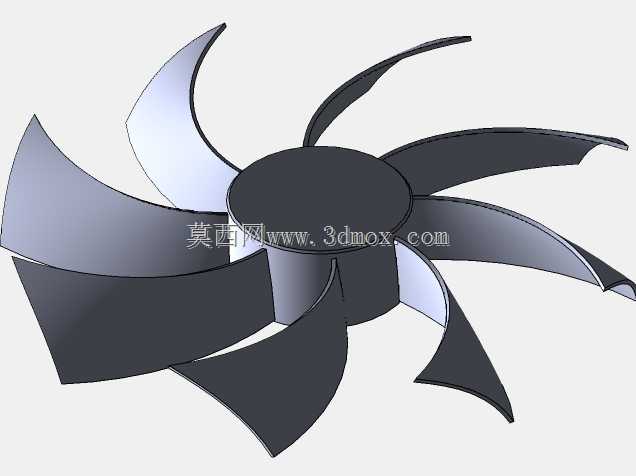

设计思路上，这款风扇的外框做了圆角过渡处理，既避免安装时锐边划伤操作人员，也能减少框体与气流接触位置的风切涡流，降低运转时的气动噪音；叶片采用后掠式曲面构型，在相同转速下能获得更高的风压与风量，叶片与中心轮毂的连接做了加强筋过渡，长时间高速运转也不会出现叶片形变、动平衡失衡的问题；中心的轮毂位置预留了电机安装腔，可适配常规的直流无刷电机，电机走线可顺着框体的预留走线槽排布，避免线缆干涉叶片旋转。

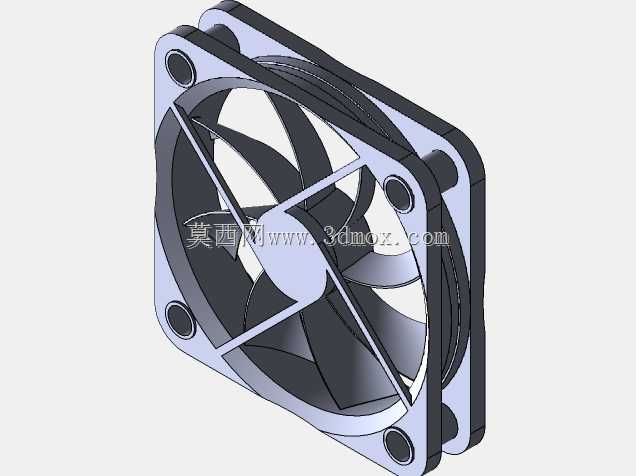

实际选型应用时，这类风扇的外框四边做了平直的贴合面，安装时配合防尘网、密封泡棉可以减少气流旁通，提升风冷散热的效率，四角的安装沉孔设计可以让螺丝头部完全埋入框体，不会突出平面影响贴合度。叶片与外框内壁的间隙控制在极小范围，减少叶片顶端的气流回流，提升送风效率的同时也能避免异物卡入叶片间隙造成堵转。从结构建模的角度来看，这款模型完整还原了风扇的外框、叶片、轮毂、安装孔位的所有细节，不管是做整机散热仿真的装配参考，还是做散热模组的结构干涉检查，都能直接调用，不需要额外做结构补全，叶片的曲面弧度也完全符合实际量产风扇的气动设计参数，做风道模拟时能获得更贴近真实工况的仿真结果。
