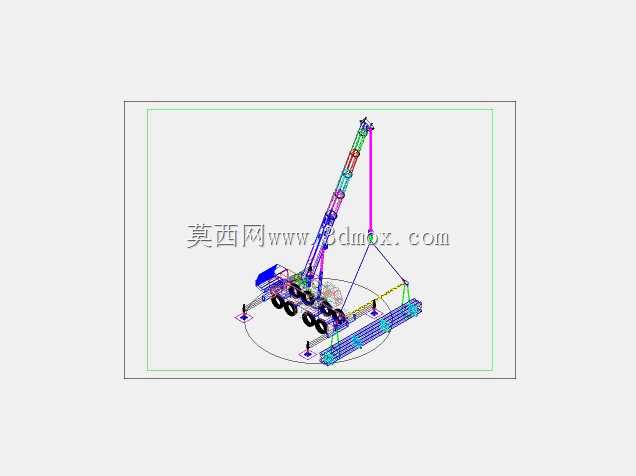

汽车吊配套6英寸SCH80标准吊梁管结构

在市政管网铺设、长距离油气管道现场吊装作业场景中，大口径厚壁管材的水平吊运一直是现场施工的管控重点，6英寸SCH80规格的吊梁管，正是匹配轮式汽车吊完成长尺寸管材类物料平稳吊装的专用配套构件。这类构件的核心作用，是替代传统单点吊装易出现的管材弯折、吊索滑移问题，通过刚性梁体将吊点载荷均匀分散到被吊管材的多个受力位置，保证大口径厚壁管在起吊、回转、落位全流程中保持水平姿态，避免管端碰撞、管体形变损伤。从结构设计逻辑来看，该吊梁管的主体采用符合SCH80壁厚标准的无缝管材作为梁身基材，梁身两端设置有与汽车吊吊钩组匹配的吊耳连接位，同时沿梁身长度方向均匀排布多组可调节吊索挂点，挂点间距可根据被吊管材的长度、重心位置灵活调整，适配6英寸口径系列不同长度管材的吊装需求。设计过程中优先考量了吊装作业的动载荷冗余，梁身的抗弯截面模量经过反复校核，能够覆盖额定起重量下的冲击载荷余量，避免起吊瞬间的动载冲击造成梁体塑性变形。梁体与吊索连接的位置均做了圆弧过渡处理，防止尖锐棱角切割吊索造成安全隐患，同时梁身表面设置有明显的载荷标识刻度位，方便现场作业人员快速匹配对应吊点。从安装边界来看，该吊梁管与汽车吊主吊钩的连接采用标准卸扣接口，无需对吊钩组做额外改装即可快速挂载，梁体自身的宽度尺寸控制在常规运输车辆的货厢宽度范围内，转场时可直接放置在管材运输车辆的空余位置，不需要额外配置专用运输工装。在现场实际使用中，这类吊梁管不仅可用于6英寸SCH80壁厚管材的吊装，也可通过调整吊点位置，适配同口径不同壁厚等级的管材、以及截面尺寸相近的长条形型材吊装作业，梁体两端的限位结构可防止吊索在作业过程中沿梁身滑移，即使在小角度斜吊的工况下，也能保证吊点位置不发生偏移，降低现场作业的安全风险。设计时还考虑了长期户外作业的耐候性，梁体的所有焊接位置均做了焊后打磨与防腐处理，能够适应工地潮湿、多扬尘的作业环境，减少日常维护的工作量。
