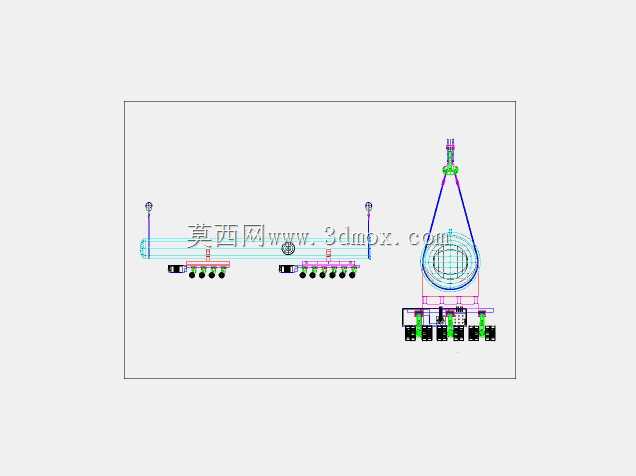

287吨级船舶吊装配套工装结构设计

这套结构针对287吨级船舶的分段转运、船台合拢吊装作业场景设计，适配内河中小型货船的建造工序需求，覆盖船体分段从预制场地到船台装配工位的全流程吊装转运环节，解决大吨位曲面船体分段吊装时的受力不均、局部形变问题。从结构布局来看，整套工装分为上部吊索连接段、中部承重梁架、下部多点吊点排布三个核心部分，上部吊点采用对称双吊耳设计，匹配船厂常用的大吨位门座式起重机吊钩组尺寸，吊索夹角控制在工程允许的60度安全区间内，避免吊索横向分力过大对吊耳结构造成额外剪切载荷。中部承重梁采用双拼型钢焊接结构，梁体的抗弯截面模量经过载荷校核，可承受吊装过程中因分段重心偏移产生的附加弯矩，梁体上预留的调节孔位可根据不同船体分段的重心位置微调吊点间距，适配不同线型的船体分段吊装需求，无需额外制作适配工装，减少船厂工装储备成本。下部吊点采用多组可调式压载固定结构，对应船体分段上的强肋骨、舱壁等承重结构位置，避免吊点直接作用在船体外板上造成板件凹陷变形，每个吊点位置都设置了缓冲垫结构，吊装过程中可抵消部分起升、变幅动作产生的冲击载荷，保护船体涂层与结构完整性。设计过程中优先考虑了现场作业的安装便捷性，整套工装的各连接部位采用销轴式快装结构，现场作业人员无需进行焊接作业即可完成工装与船体分段的固定连接，单组分段的工装安装时间可控制在半小时以内，适配船厂快节奏的分段周转需求。安装边界方面，整套工装收拢状态下的外形尺寸适配船厂现有车间的转运通道宽度，展开后吊点覆盖范围可匹配287吨级船舶的典型中部舱段宽度，吊点的最低作业高度满足船台合拢时的低位吊装需求，不会与船台周边的脚手架、定位工装产生干涉。结构受力计算时充分考虑了吊装动载系数、风载影响，在六级风作业工况下仍可保证结构安全余量，所有受力焊缝都采用全熔透焊接工艺，关键连接销轴采用高强度合金结构钢加工，满足反复吊装使用的疲劳强度要求，可长期适配船厂同吨位级船舶的批量建造吊装作业。
