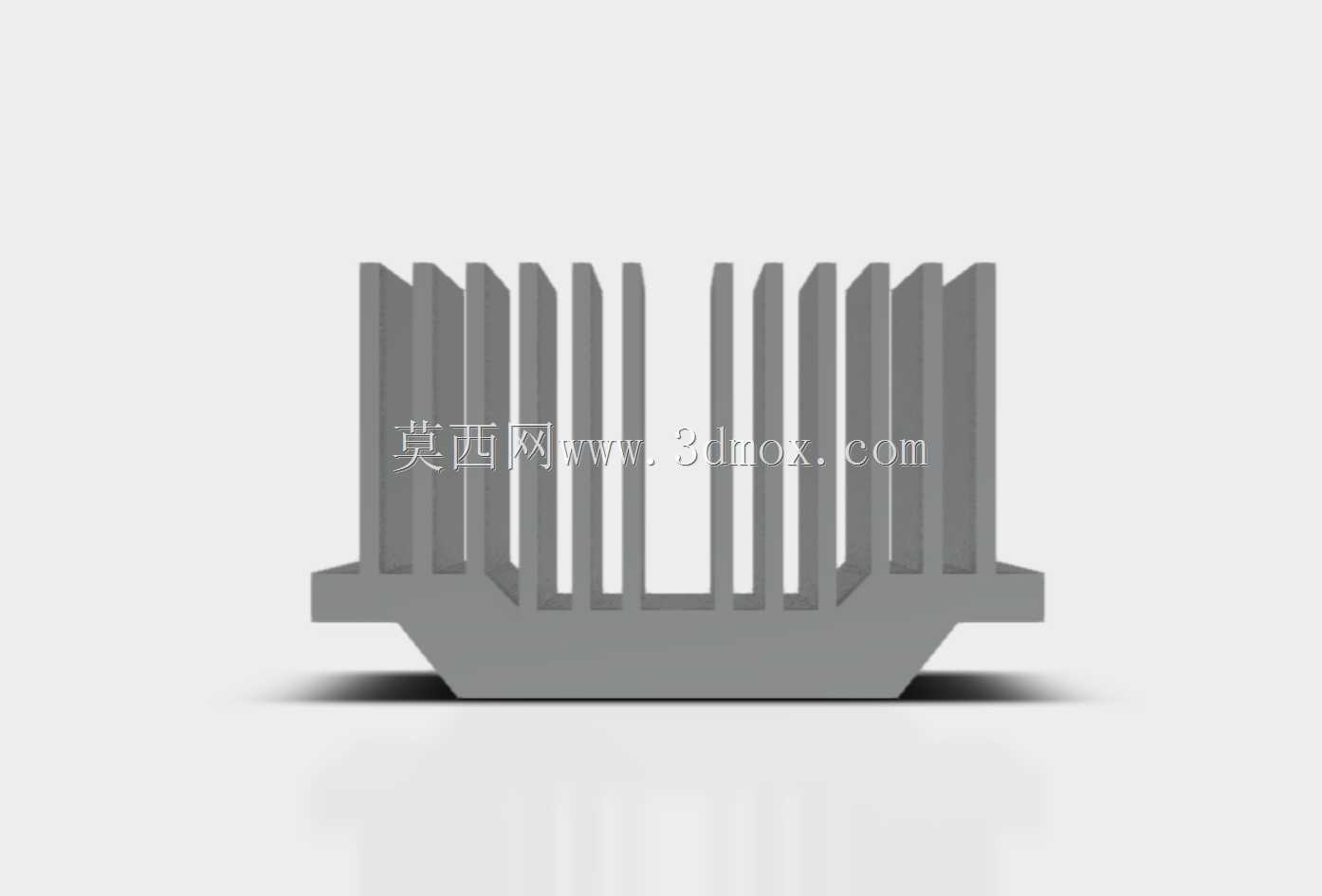

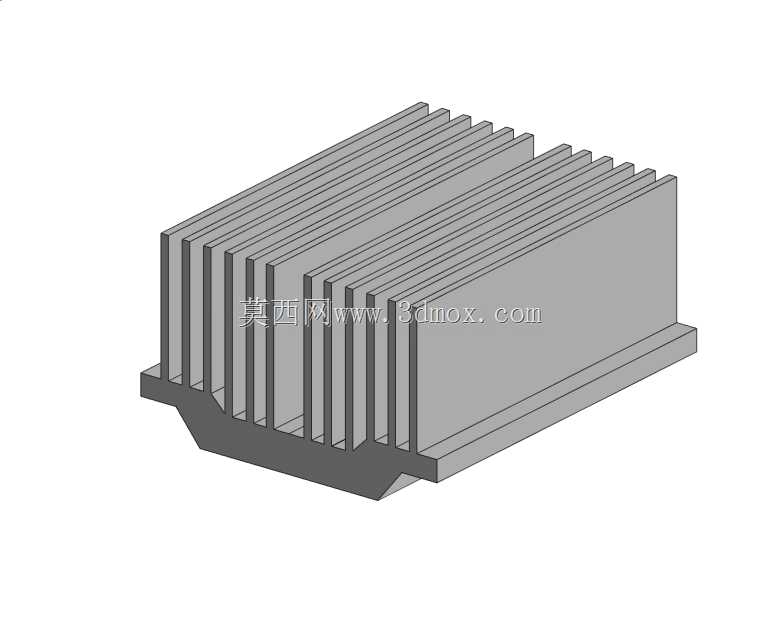

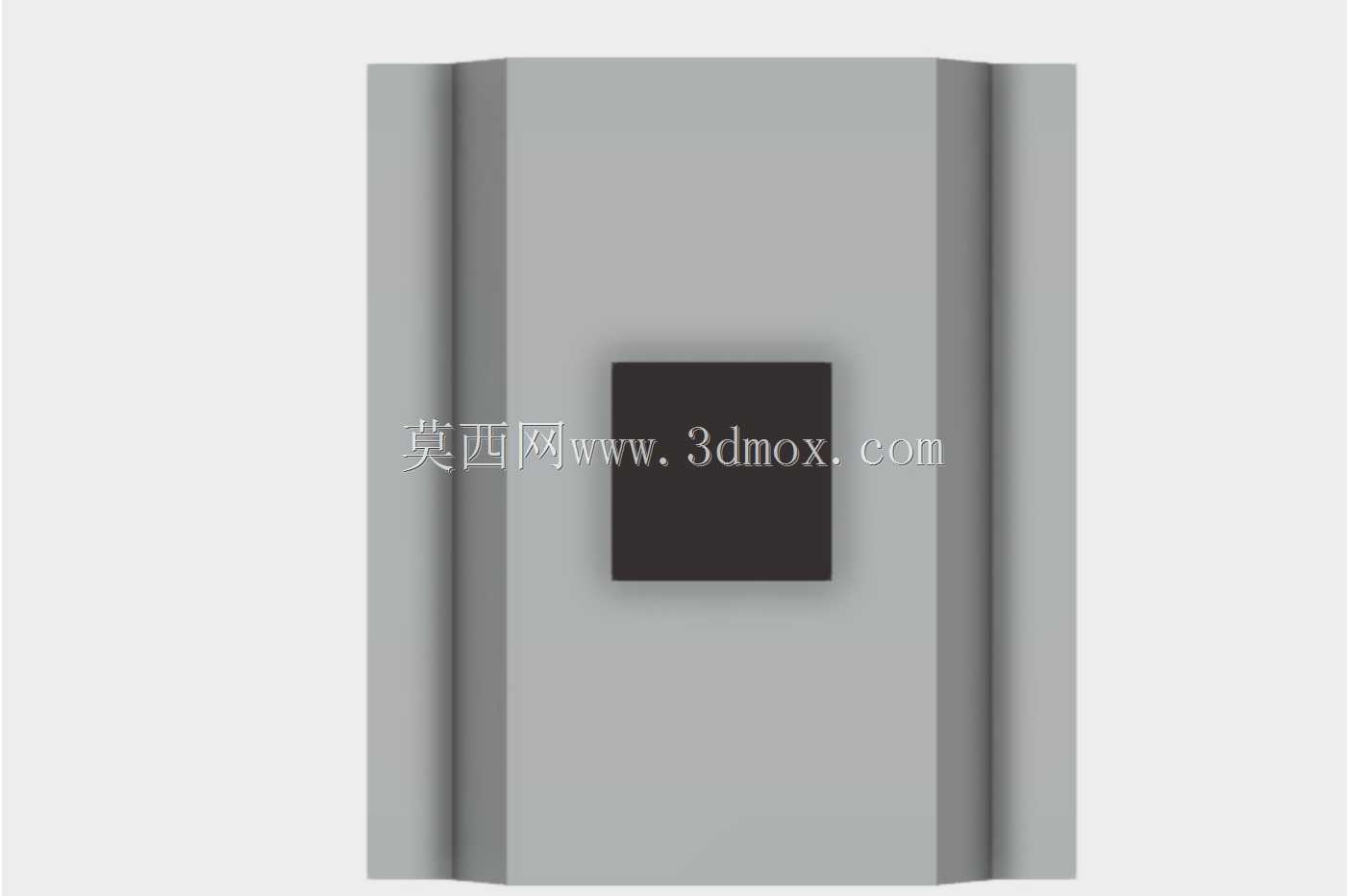

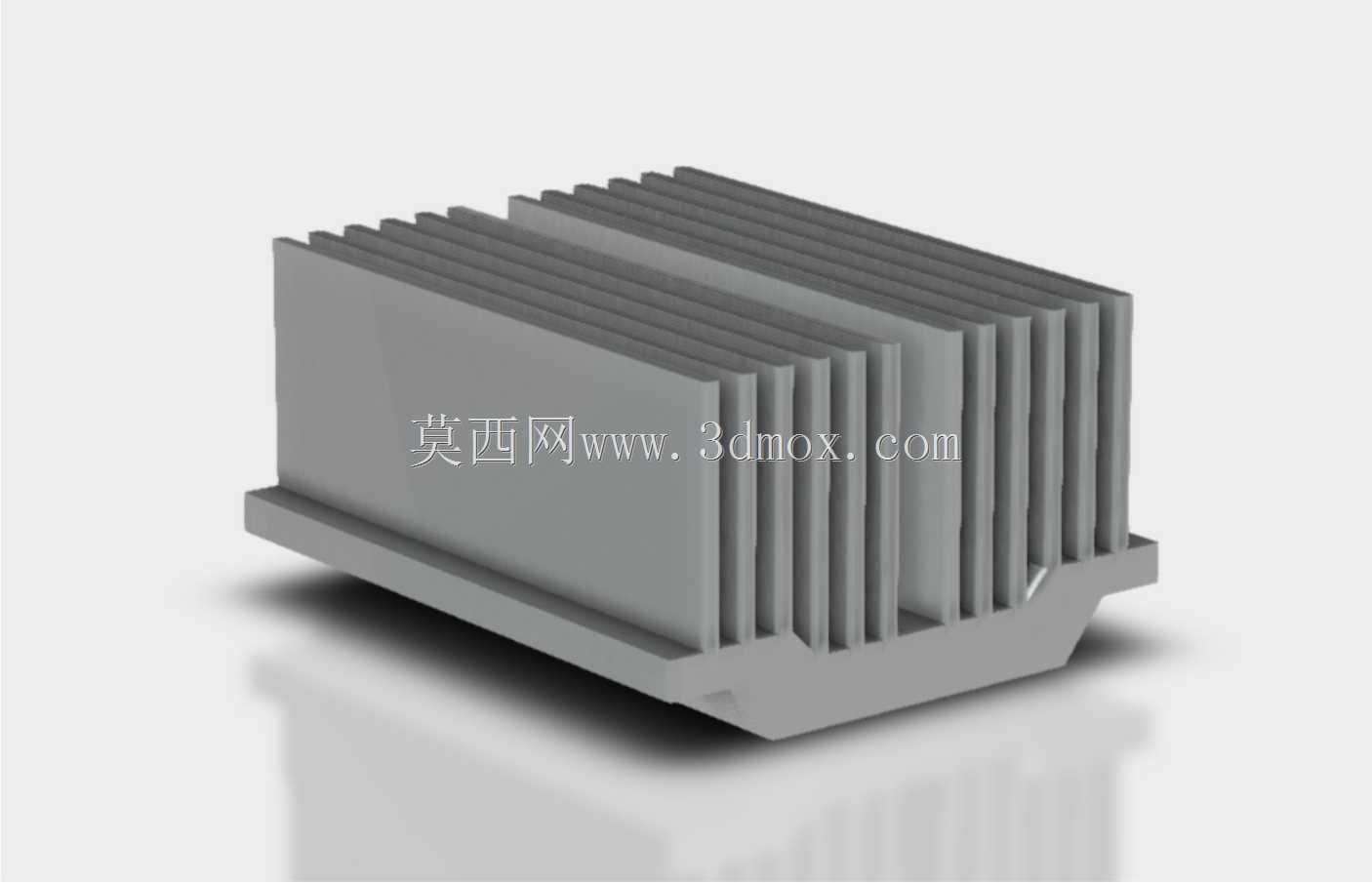

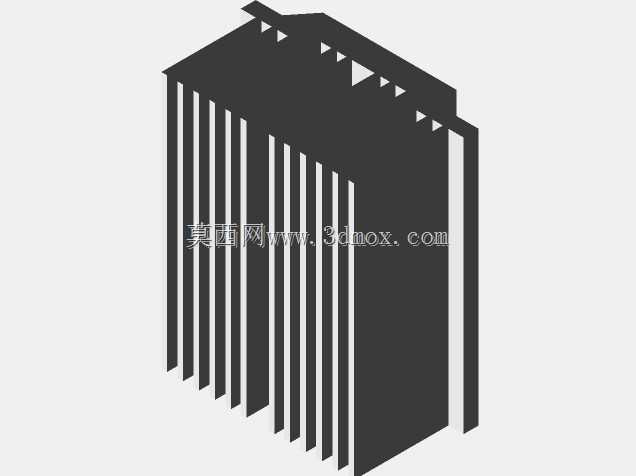

初代XBOX主机CPU铝制散热结构

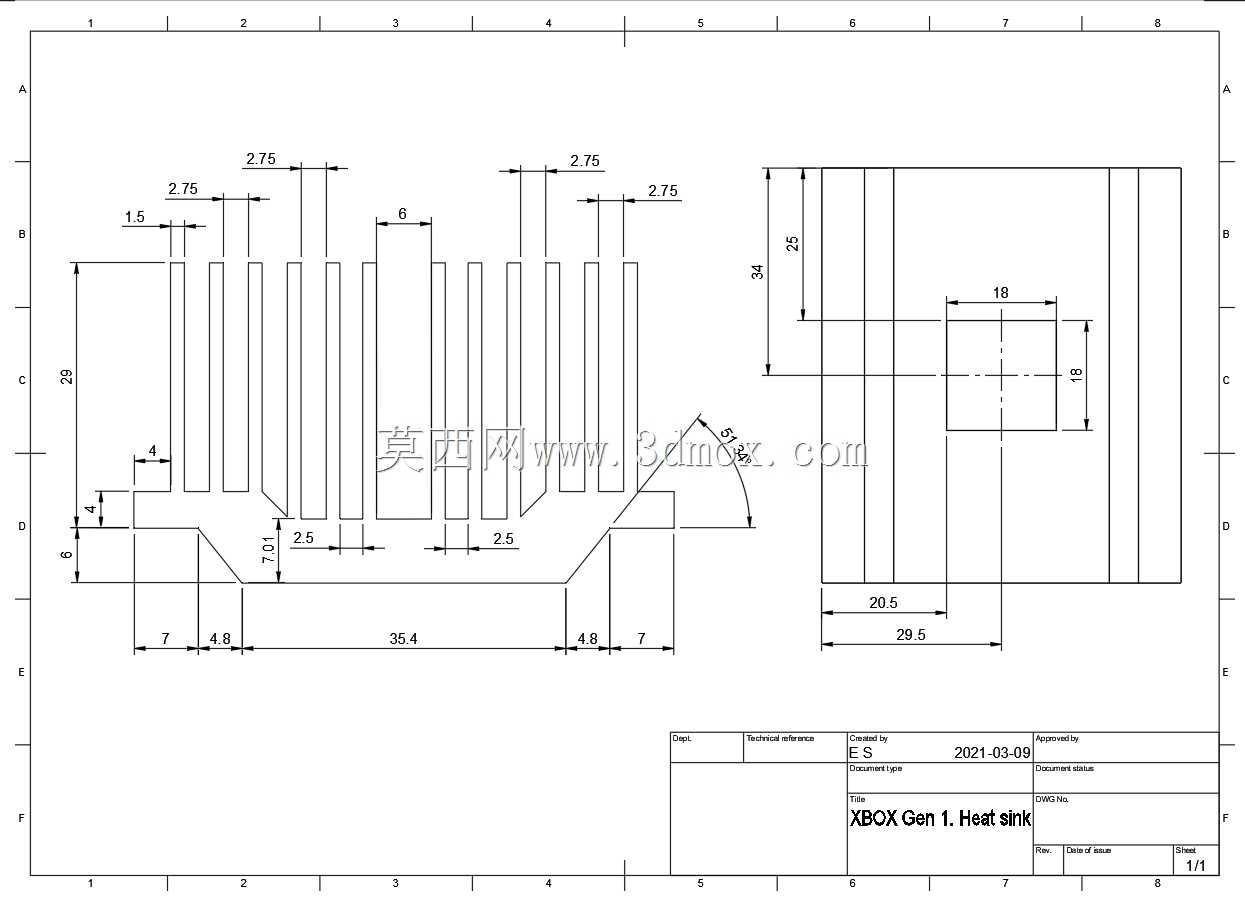

这款铝制散热构件是初代家用游戏主机CPU的配套散热部件，主要应用在消费类电子设备的核心发热元件热管理场景中，承担CPU运行过程中产生的热量传导与扩散作用，避免核心芯片因积热出现降频、运行不稳定甚至硬件损坏的问题。从结构设计来看，整体采用挤压铝型材一体成型的工艺思路，底座部分为平整贴合面，加工时需要保证平面度公差控制在合理范围，确保与CPU顶盖表面能够充分接触，减少接触热阻，配合导热介质使用时可以快速将芯片产生的热量传导至整个散热本体。上部的鳍片采用等间距平行排布设计，鳍片厚度与间距经过匹配优化，既保证了足够的散热接触面积，又能让主机内部风道形成的气流顺利穿过鳍片间隙，带走鳍片表面蓄积的热量，鳍片与底座的连接为一体结构，不存在额外的连接热阻，导热效率远高于拼接式散热结构。底座侧边设置有定位卡扣结构，对应主机主板上的安装位，安装时不需要额外的复杂固定件，通过卡扣即可完成快速定位与固定，安装边界完全匹配初代主机内部的预留空间，不会与周边的电容、接口等元件产生干涉，整体高度控制在主机内部散热腔的限定尺寸内，不会顶到主机上盖的导流结构。在实际使用场景中，这类被动式散热结构配合主机内置的轴流风扇形成的定向风道，能够满足初代XBOX主机CPU在满负载运行状态下的散热需求，铝材质本身的导热性能兼顾了成本与散热效率，一体挤压成型的工艺也适合批量生产，降低单件制造成本。建模过程中完全按照实物卡尺测绘尺寸还原，鳍片的倒角、底座的卡扣轮廓、底部的定位凸台都做了等比例复刻，结构细节完整，可用于消费电子散热结构的参考设计，也可作为老旧游戏主机维修替换的结构参考，或是散热原理教学的演示模型。
