嵌入式墙面开关盒结构设计方案

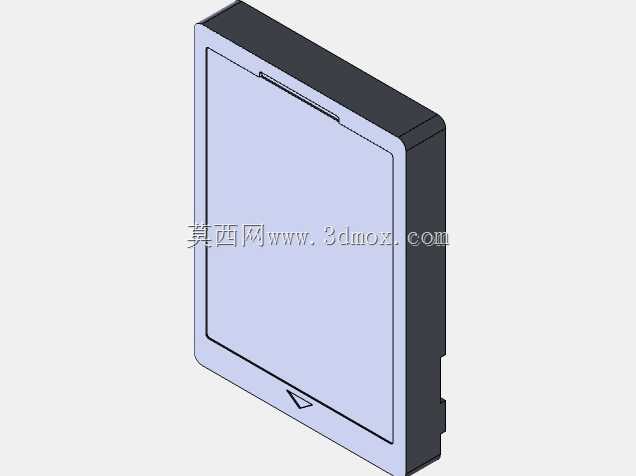

这类暗装式开关盒是民用建筑电气布线系统里用量极大的基础配件，日常在住宅、写字楼、商业综合体的墙面强电、弱电点位布设中都能见到，主要承担开关面板承载、内部接线端防护、线路转接防护的作用，避免裸露接线端积灰、受潮引发接触不良或漏电风险。从结构设计逻辑来看，这款开关盒采用薄型长方体壳体构型，正面预留与标准开关面板匹配的嵌装台阶，面板装入后可与墙面完成齐平贴合，不会出现凸起硌手、积灰留缝的问题，壳体侧边预设的卡扣结构，能在面板卡入后实现无螺丝紧固，后期拆卸检修也不需要撬动墙面饰面，降低维护时的饰面破损概率。设计阶段首先要匹配常规86型面板的安装边界，壳体整体厚度控制在适配常规墙面抹灰层加砌块开槽深度的范围内，安装时不需要在墙体上开凿过深的槽位，减少墙面施工的工作量，也避免开槽过深破坏墙体内部的钢筋或预埋管线。壳体背部与侧边预留的穿线孔位，对应常规墙面布线的横平竖直走向，电工穿线时可以直接敲落对应位置的预留挡片，不需要额外用工具开孔，不同方向的进线都能顺畅接入盒内，预留的内部空间足够容纳3-4组接线端子的弯折余量，不会出现接线后盒内空间拥挤、面板无法压合到位的问题。壳体边缘做了小圆弧过渡处理，安装时不会划伤施工人员的手部，也能避免嵌入墙体后尖锐边缘应力集中导致的墙面抹灰层开裂。日常使用中，盒体将带电接线部分完全封闭在墙体内部，仅露出操作面板部分，既提升墙面整体的整洁度，也能避免日常清洁时水溅、灰尘进入接线部位，延长开关部件的使用寿命，在潮湿区域使用时，配合对应的防水面板还能进一步提升防护等级，满足卫浴、阳台等特殊区域的布设要求。
