英式标准三方插电源连接插头结构

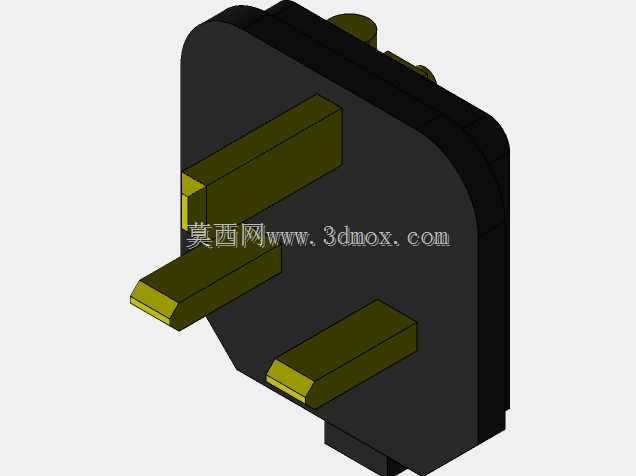

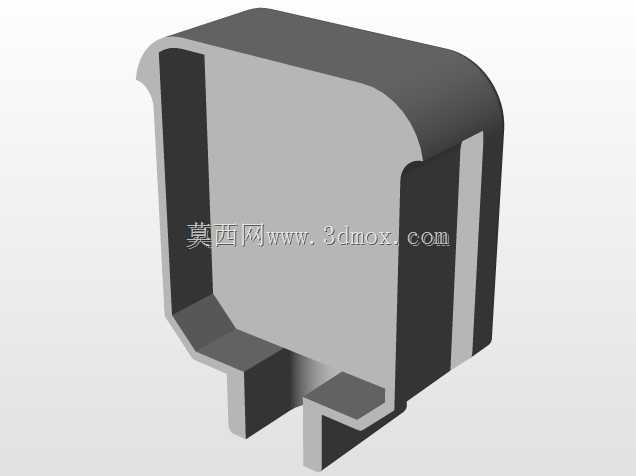

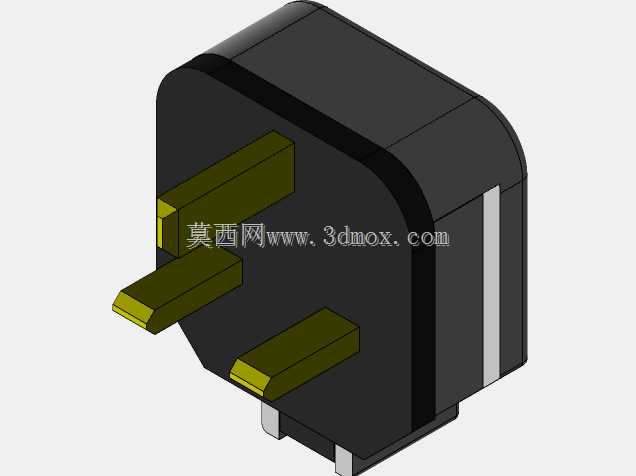

这款英式三方插电源插头，是面向英标供电区域民用、商用场景做的供电接插结构，日常适配办公桌面设备、小型家电、工业便携检测仪器的取电需求，在英联邦制式供电网络覆盖区域的装修配套、设备出口适配场景中使用频率极高。设计阶段首先遵循BS1363英标插套的强制尺寸规范，三个铜质插脚呈等腰三角排布，上方最长的插脚为接地极，下方两个较短插脚分别对应火线、零线极，插脚端部做了倒角导向处理，插入墙插时不会出现卡滞、对位偏差的问题，插脚根部做了加宽限位台阶，插入到位后台阶面与插座面板贴合，避免插脚过度深入插座内部造成结构损伤。插头本体采用圆角方体造型，外壳边缘全部做R3以上的圆弧过渡，没有尖锐棱角，日常插拔握持时不会硌手，外壳侧面预留了0.8mm宽的压线筋位，装配时内部线缆压接完成后，上下壳合模时筋位会卡紧线缆外被，能承受100N以上的线缆拉拽力，避免线缆被扯出造成内部接线松脱短路。内部腔体预留了保险丝安装位，符合英标插头强制带过载保护的要求，腔体走线槽做了错位分隔，火线、零线、地线的走线路径互不交叉，装配时不会出现线芯挤压破损的风险。插脚与内部接线端子采用铆接结构，铆接位置做了滚花处理，接触电阻控制在0.5mΩ以内，大电流通过时不会出现局部过热的问题。安装边界上，插头本体最大外轮廓尺寸控制在36mm*36mm*22mm范围内，插脚突出本体表面的长度严格匹配英标插座的插入深度要求，相邻插脚的中心距公差控制在±0.1mm以内，能适配所有符合BS1363标准的墙面插座、插排，不会出现插脚对位不准无法插入的问题。外壳选用阻燃PC材质，壁厚均匀控制在1.8mm，既满足750℃灼热丝阻燃测试要求，又不会因为壁厚过大造成整体尺寸超标，合模线位置做了错位止口设计，合模后上下壳的缝隙控制在0.1mm以内，日常使用时灰尘、泼溅的水滴不会轻易进入插头内部。插拔力设计上，单脚插入力控制在20N-30N区间，拔出力不小于15N，既保证插合后接触可靠不会轻易松脱，又不会因为插拔力过大造成用户使用不便。
