SMH-SMW200系列5针连接器组件结构设计

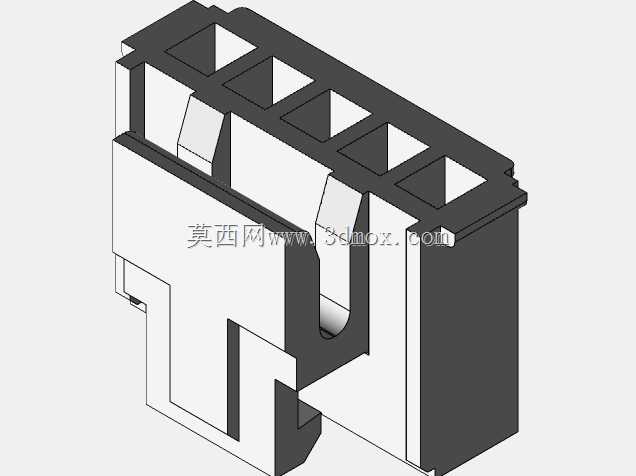

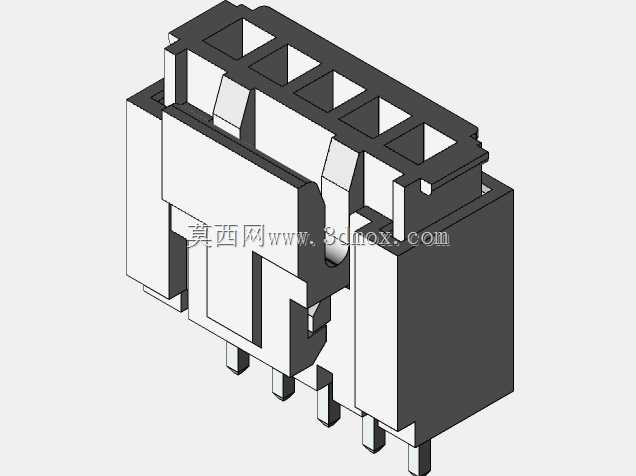

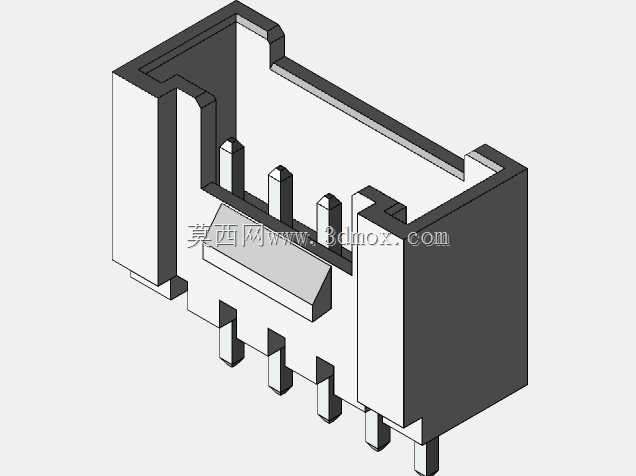

这款5针连接器组件主要面向工业控制、低压电气配电、小型电子设备内部的信号与小功率电流传输场景，在PLC输入输出端子排、小型传感器接线、工控板卡外接线束、消费类电子内部供电对接等场景中都能见到同结构产品的应用，核心作用是实现线束与板端的快速插拔对接，替代传统螺丝压接的接线方式，大幅提升产线装配效率，同时降低人工接线的虚接、错接概率。从结构设计逻辑来看，该组件采用公母对插的卡扣式锁紧结构，插接到位后侧面的弹性卡舌会自动卡入母座的限位槽内，避免设备运行过程中受振动、拉扯导致接插件松脱，日常维护拆卸时只需按压卡舌即可顺利拔出，不需要额外工具辅助。公座端采用直插式焊针设计，焊针长度与间距严格匹配常规PCB板的通孔安装尺寸，焊针根部做了台阶限位，波峰焊焊接时可以精准控制插入深度，避免焊锡溢入接插件内部导致针脚短路。母座端的接线腔做了防呆倒角设计，每个针位的腔体宽度存在细微差异，反插时无法顺利推入，从结构上杜绝了极性接反的问题。外形尺寸方面，该组件整体宽度适配5针2.0mm间距的行业通用规格，安装时母座外侧的定位柱可以先卡入面板或PCB的定位孔中，再进行后续固定，安装边界预留了足够的手指操作空间，不需要额外预留工装操作位，在紧凑的设备腔体内也能顺利完成插拔操作。接触件部分采用铜合金基材做镀锡处理，兼顾导电性能与抗氧化能力，塑胶壳体选用阻燃级工程塑料，满足电气设备的阻燃等级要求，壳体表面做了加强筋设计，在不增加壁厚的前提下提升了整体结构强度，日常插拔受力时不会出现壳体开裂的问题。针脚之间的绝缘隔板高度高于接触件端面，即使插接过程中出现轻微偏移，也不会造成相邻针脚短路，爬电距离满足低压电气的安全规范要求，可在常规工业环境的温湿度范围内稳定工作。
