航空涡轮风扇发动机结构造型设计

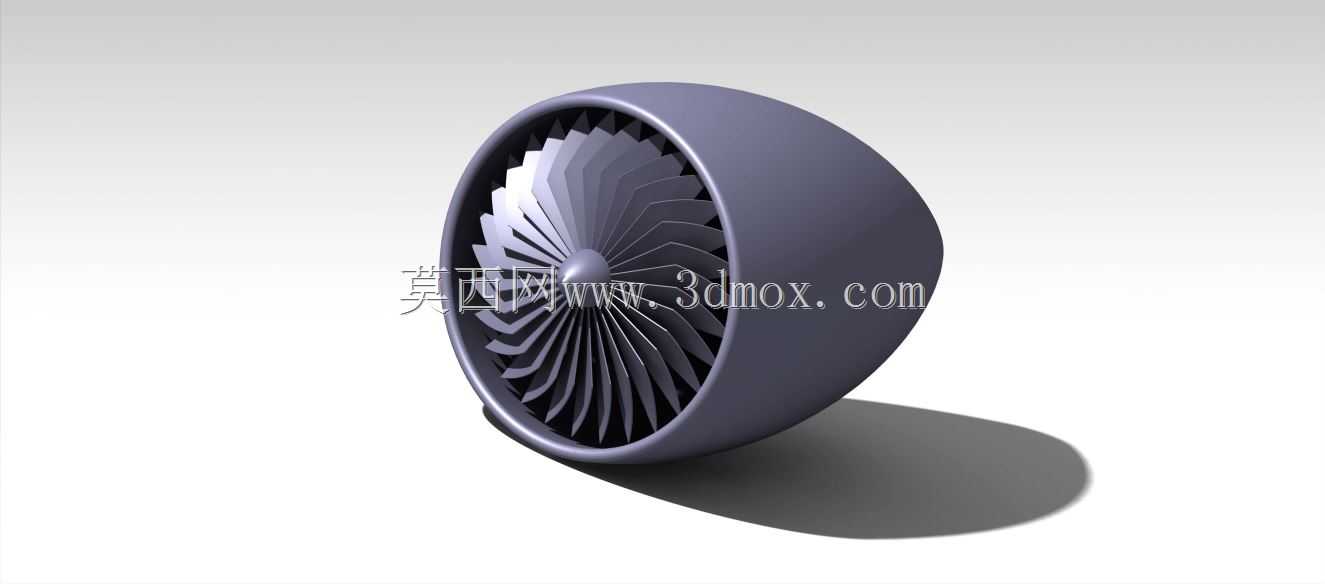

这款涡轮风扇发动机的三维造型，还原了大涵道比涡扇的核心结构特征，可直接用于航空动力类课程的结构演示、航空装备展陈的数字孪生场景搭建，也能作为航空类文创产品开发的基础数字素材。从实际工程应用场景来看，这类结构的动力装置是民航干线客机、大型军用运输机的核心动力来源，承担着为飞行器提供推力、驱动机载附件系统运转的核心作用，其气动效率、结构可靠性直接决定了飞行器的航程、载荷能力与运行安全性。

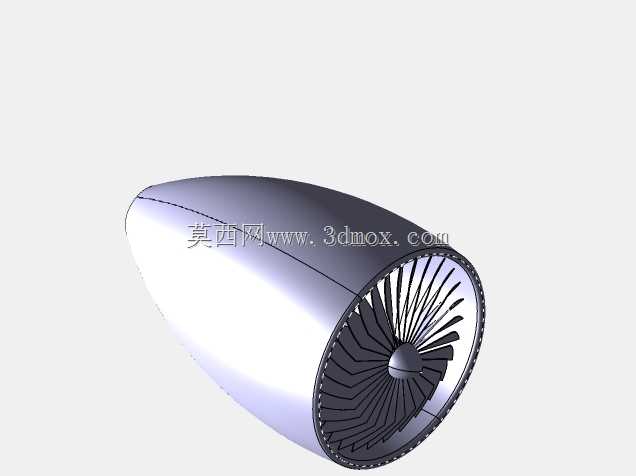

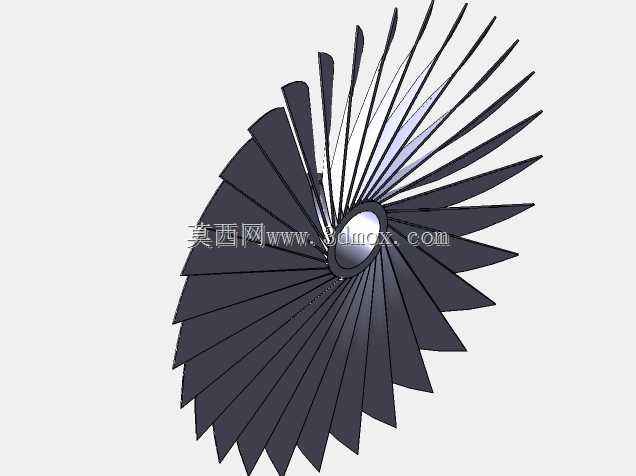

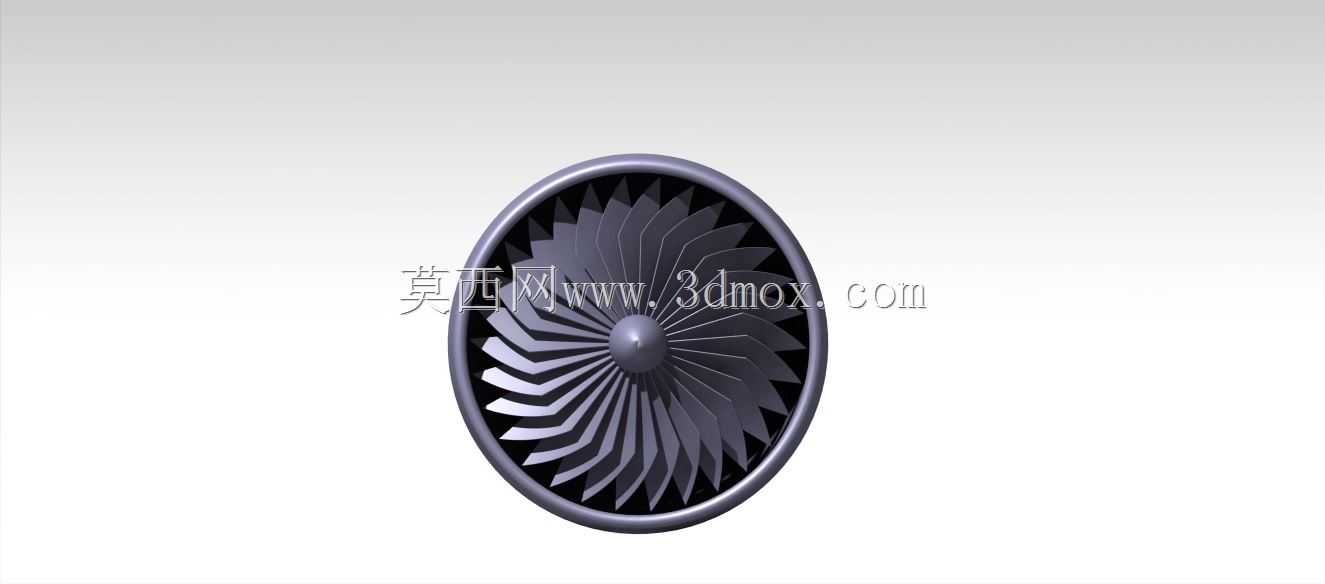

设计过程中优先还原了进气道唇口的流线型曲面，该曲面的曲率变化直接影响进气道的总压恢复系数，建模时严格按照亚音速进气的流场要求控制曲面连续性，避免局部曲率突变引发的气流分离，保证不同飞行工况下进入风扇段的气流均匀稳定。风扇段的叶片采用了宽弦空心叶片的造型特征，每一片叶片的叶型扭转角度沿叶高方向渐变，从叶根到叶尖的安装角、弦长、弯度均按照等环量设计逻辑匹配，既保证叶尖处的气流速度不超过音速避免激波损失，也让叶根处具备足够的结构强度承受离心载荷。

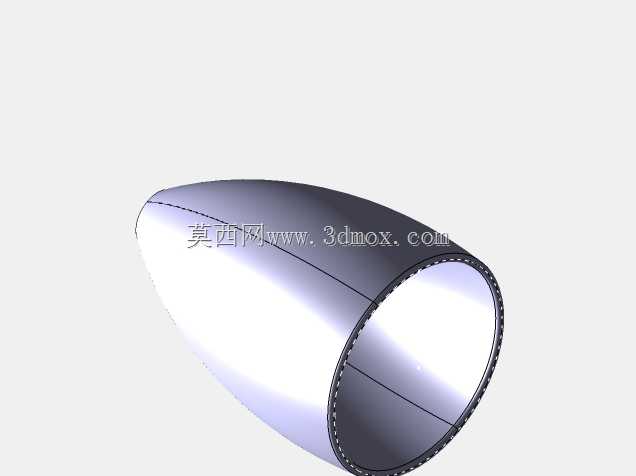

外涵道的机匣采用了收敛型的环形流道设计，建模时预留了机匣与安装节的连接接口位置，接口的安装边按照航空发动机常用的安装边结构设计，带有均匀分布的螺栓孔位特征，可匹配常规的发动机吊挂安装边界。内涵道的压气机段、燃烧室段、涡轮段的结构比例按照真实大涵道比涡扇的尺寸比例还原，整体模型的最大外径集中在风扇机匣位置，轴向长度与风扇直径的比例控制在合理区间，符合现役同级别涡扇发动机的尺寸边界，在用于装配模拟时可直接匹配常见的飞行器发动机舱安装空间。

尾喷管部分采用了分开式喷口设计，外涵道冷气流与内涵道热气流的喷口面积比例符合大涵道比发动机的参数特征，可直观展示两股气流混合排出的结构逻辑。整个模型的结构拆分逻辑清晰，风扇叶片、轮盘、机匣、喷管等部件均为独立实体，可直接用于结构剖切演示，展示内部气流的流通路径，也可用于有限元分析的前处理模型导入，针对叶片的离心应力、机匣的振动特性开展初步仿真计算。
