电脑机箱通风防尘PC滤网结构设计

日常做机箱结构改造或者小型工控机柜散热设计时，经常会遇到一个矛盾点：需要预留风扇位保证空气流通带走内部热量，但部分场景下受安装空间、成本限制没法直接加装标准轴流风扇，或是需要在无风扇的通风开孔处阻挡灰尘、毛发进入设备内部，这时候这类PC滤网就能派上用场。

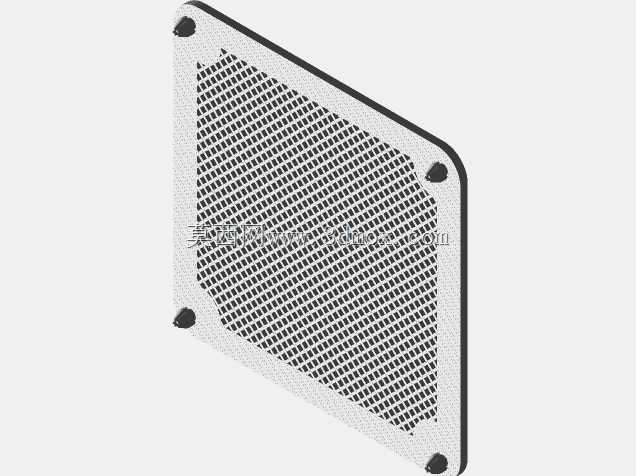

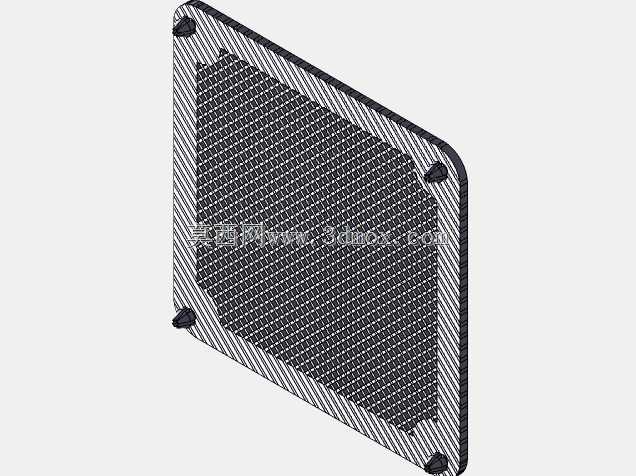

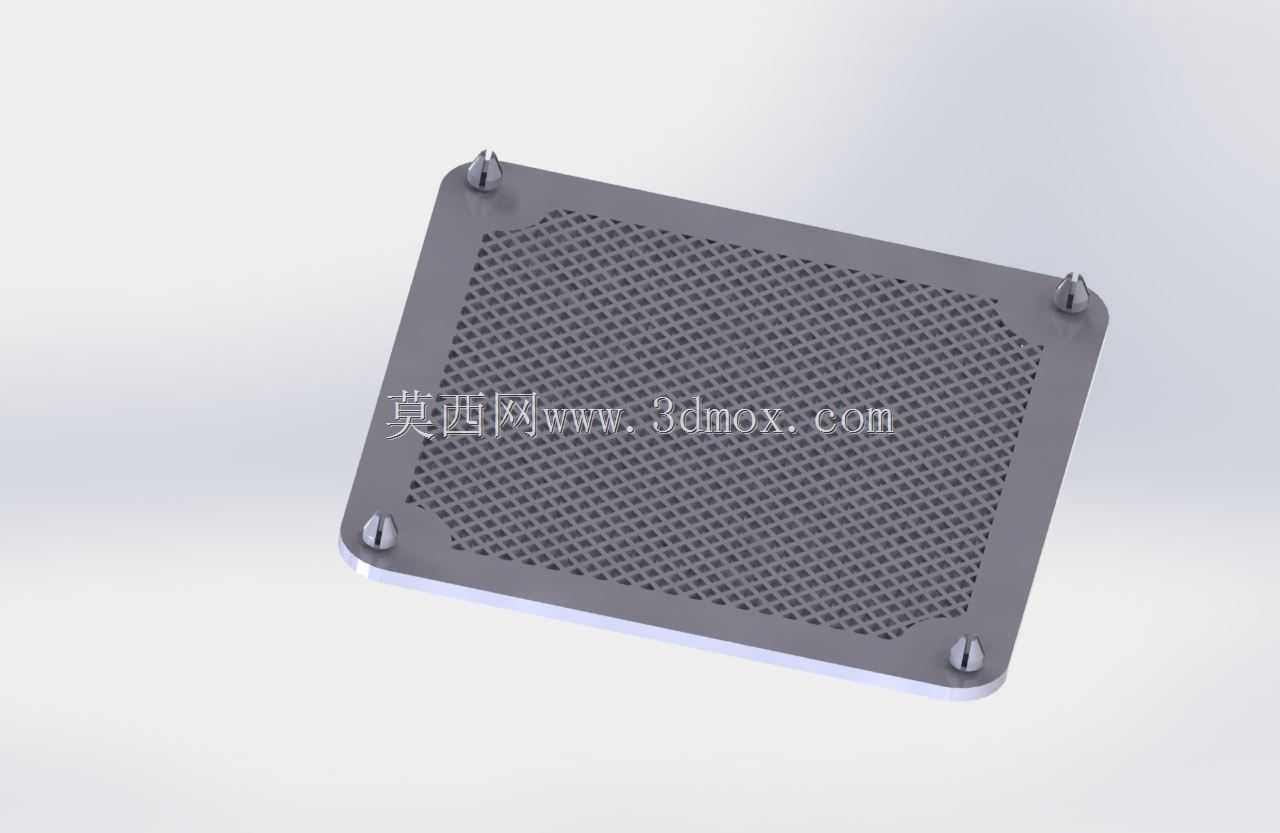

从结构设计来看，这款滤网采用矩形圆角的整体外形，四个角位预留了沉头安装孔位，适配常见的M3规格机箱螺丝，安装时可以直接贴合在机箱侧板、背板的通风开孔外侧或是内侧，不需要额外做复杂的卡扣结构，拆装清理都很方便。网面采用均匀密布的六边形冲孔结构，开孔率经过平衡设计，既不会因为网孔过密大幅增加风阻影响通风效率，也不会因为网孔过大失去防尘挡杂的作用，日常使用中可以阻挡绝大多数的浮尘、织物纤维、蚊虫等进入设备内部，减少内部积灰对电路板、接插件的腐蚀与接触不良风险。

安装边界上，这款滤网的外形尺寸适配标准的12cm风扇安装孔距，既可以单独贴装在无风扇的通风开孔处，也可以搭配12cm机箱风扇叠加安装，装在风扇进风侧作为前置防尘结构，不需要额外调整孔位就能兼容常规机箱的安装点位。边框做了轻微的加厚处理，保证整体结构刚度，不会因为日常拆装或是气流长期吹拂出现变形翘边的问题，网面与边框采用一体成型结构，没有拼接缝隙，避免长期使用后网面松脱移位。

实际应用中，除了常规台式电脑机箱使用，这类滤网也可以用在小型嵌入式工控箱、桌面3D打印机控制箱、小型功放设备的通风口处，只要是需要兼顾通风与防尘的平面开孔位，匹配对应安装孔距都可以适配使用。设计时没有多余的凸起结构，安装后贴合壳体表面，不会额外占用设备内部或是外部的空间，边缘做了钝化处理，安装过程中不会划伤线材或是操作人员的手部，网面的冲孔边缘也做了去毛刺处理，不会出现割手或是勾扯线材的问题。

在做三维建模时，这类结构需要重点关注安装孔的同轴度、网面开孔的均匀性，以及边框的厚度公差，保证实际生产出来的产品可以顺利对位安装，不会出现孔位错位装不上的问题，同时网面的厚度要控制在合理范围，过厚会增加风阻，过薄则容易受外力变形，影响使用寿命。
