台式机CPU散热离心风轮结构设计

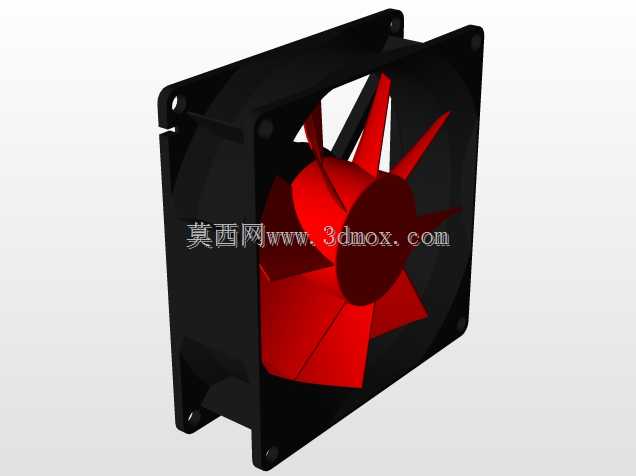

日常做PC整机散热方案匹配的时候，这类轴流风轮是接触频次极高的部件，它的核心作用是在PC、笔记本的密闭机箱内部构建定向空气流场，把CPU、GPU、供电模块等发热元件表面堆积的热空气快速带出，同时将外部常温空气导流至散热鳍片间隙，完成热交换循环。不同于工业场景的大流量风机，电脑内置的散热风轮对安装边界的约束非常严格，常规台式机CPU散热用的这类风轮，径向尺寸通常控制在70-90mm区间，轴向厚度不超过25mm，要刚好卡进塔式散热或者下压式散热的鳍片围合空间里，不能和内存马甲、主板供电散热片产生装配干涉，做结构设计的时候首先要卡准这个安装边界，不然哪怕气动性能再好，也没法适配主流的主板布局。

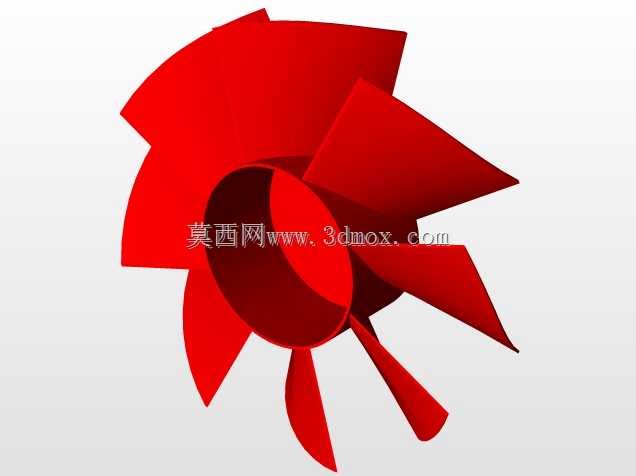

从设计思路上来说，这类风轮的叶片采用后掠式不等距布局，不是随便画几个曲面凑数的——等距叶片在高速旋转的时候会和空气产生固定频率的共振，不仅会带来明显的啸叫噪音，长期运转还会让转轴承受周期性的交变应力，缩短轴承的使用寿命。不等距的叶片排布可以打散共振频率，把噪音频谱分散到人耳不敏感的区间，同时后掠的叶片型线可以减少空气进入叶道时的冲击损失，在相同转速下能获得更高的静压输出，毕竟机箱内部是有风道阻力的，没有足够的静压，气流根本穿不过密集的散热鳍片，散热效率会直接打折扣。

实际做三维建模的时候，轮毂和叶片的衔接位置要做顺滑的圆角过渡，不能出现直角棱边，一方面是注塑生产的时候可以减少应力集中，避免风轮高速旋转的时候叶片从根部断裂，另一方面也能减少叶根位置的气流涡旋，降低流动损失。轮毂中心的安装孔要和电机转轴做公差匹配，通常采用H7的间隙配合，同时预留动平衡校准的工艺位，毕竟风轮做出来之后要做动平衡校正，把剩余不平衡量控制在0.2g·cm以内，不然高速转动的时候会产生明显的振动，连带整个散热模块出现共振噪音。

这类风轮的应用场景不局限于台式机CPU散热，调整尺寸参数之后还可以用在笔记本内置散热模组、显卡风冷散热、机箱辅助排风位置，不同场景下的叶片角度、数量会做针对性调整：笔记本用的风轮厚度更薄，通常只有10-15mm，会适当增加叶片数量来弥补轴向尺寸不足带来的流量损失；机箱排风用的风轮尺寸更大，会适当降低叶片安装角，换取更高的流量和更低的运转噪音。做结构设计的时候不能只看风轮本身的参数，还要和配套的散热鳍片、导风罩做流场匹配，比如风轮和鳍片的间隙要控制在2-3mm，间隙太大的话会有气流回流，间隙太小则容易出现扫膛的风险，这些细节都是实际选型和建模的时候必须反复校核的点。
