可移动立式数控热丝泡沫切割设备

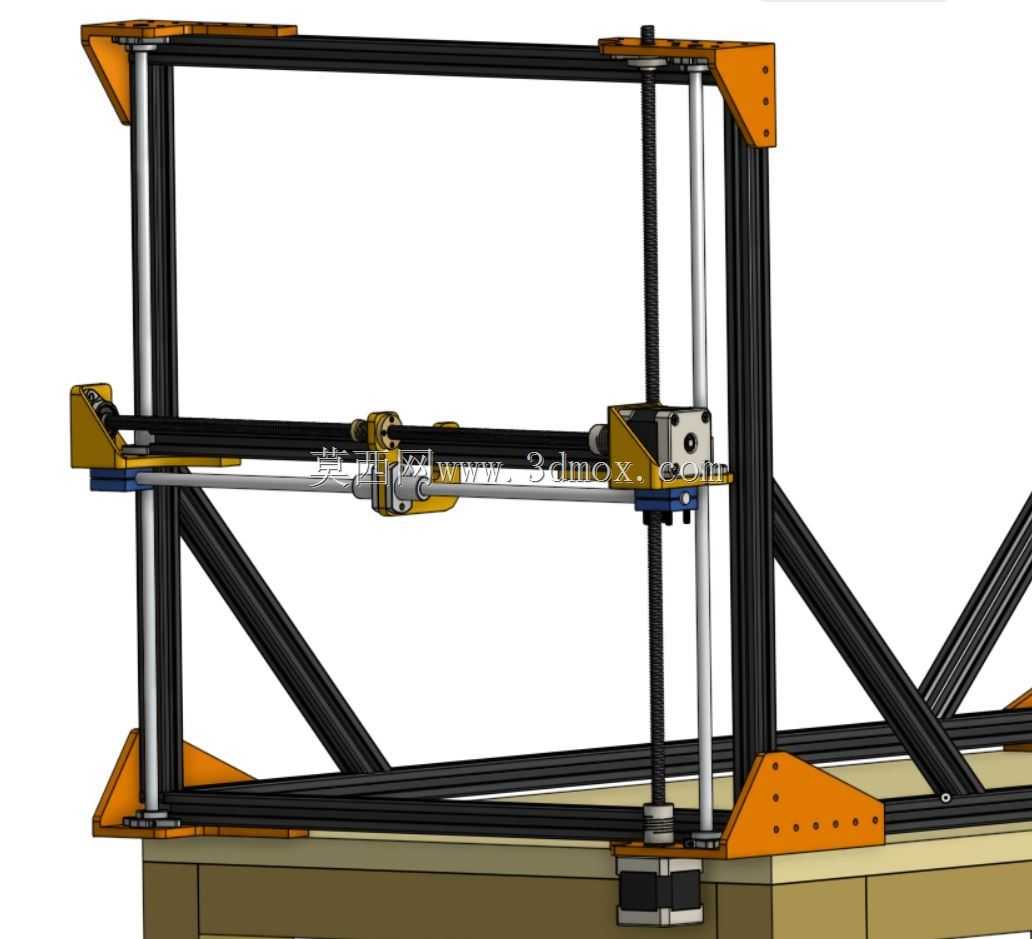

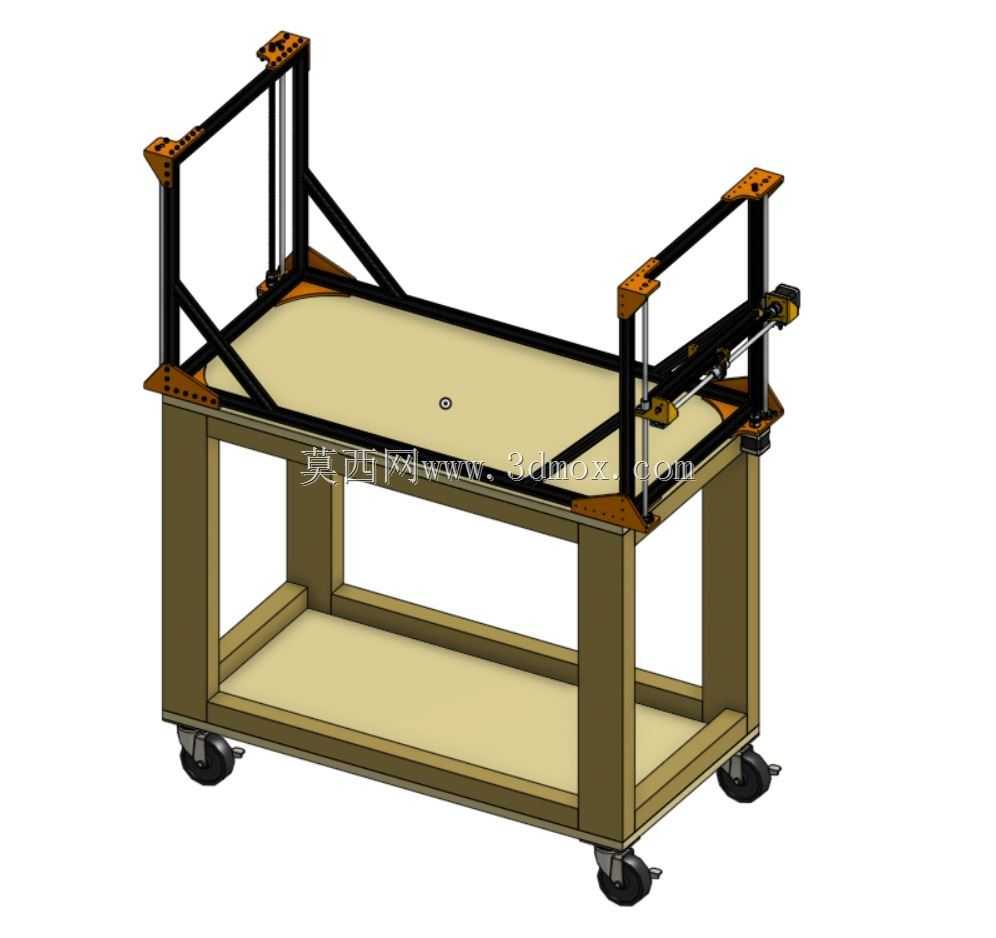

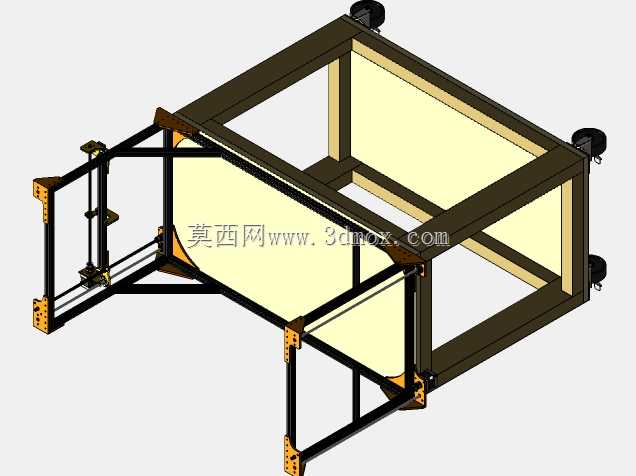

这款设备主要面向泡沫类轻质材料的异形裁切场景，在广告字制作、建筑沙盘模型加工、包装内衬定制、铸造消失模白模制作领域都有广泛应用，相比传统线切割或铣削加工，热丝切割依靠电热丝的高温熔融实现材料分离，加工过程无切屑飞溅、刀具损耗极低，针对EPS、EPP、海绵这类低熔点多孔材料的加工效率远高于常规切削设备。设备整体采用带脚轮的双层柜式机架作为承载主体，底部四个万向脚轮带锁止结构，既可以在车间内灵活转场移动，锁止后也能保证加工过程的机架稳定性，下层开放式置物台可放置加工备件、待加工坯料或温控模块，充分利用机架下部空间，减少车间零散置物的占地需求。上部切割工位采用双侧立式龙门导向结构，两根竖直导向轴搭配横向移动的热丝安装滑座，可实现X、Z两个轴向的数控进给，配合工作台面的Y向坯料定位，能够完成二维轮廓、带锥度的异形面切割，满足不同造型泡沫件的加工需求。设计过程中充分考虑了自制搭建的可行性，框架连接部位采用标准角件配合紧固件锁紧，无需复杂的焊接工序，仅需常规锯切工具完成型材下料，搭配少量3D打印的非标连接座、滑座导向件即可完成整机装配，大幅降低了小批量自制设备的加工门槛。设备的热丝张紧机构集成在横向滑座上，可根据加工材料的厚度、熔融温度调整热丝的张紧度与加热功率，避免热丝受热伸长松弛导致的切割面歪斜、尺寸超差问题；双侧导向轴的安装座预留了调节余量，装配时可通过调整座体位置保证两根导向轴的平行度，避免滑座移动过程中出现卡滞、爬行问题。工作台面采用平整的耐高温板材制作，台面预留定位基准孔，可搭配快速压块固定泡沫坯料，防止切割过程中坯料移位造成加工报废；立式框架的高度设置兼顾了常规泡沫坯料的加工尺寸上限，不会因机架过高导致整机重心不稳，也不会因行程不足限制常规尺寸工件的加工，设备整体占地尺寸适配小型加工车间、模型工作室的场地边界，无需额外做地基固定，放置在平整硬化地面即可投入使用。
