Corexy结构3D打印机框架结构设计

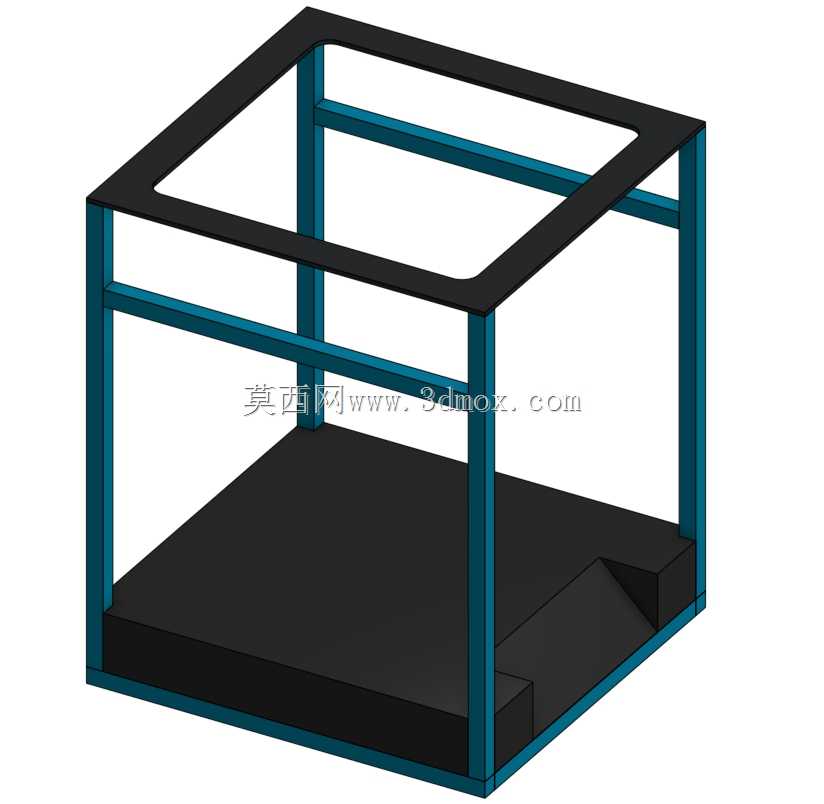

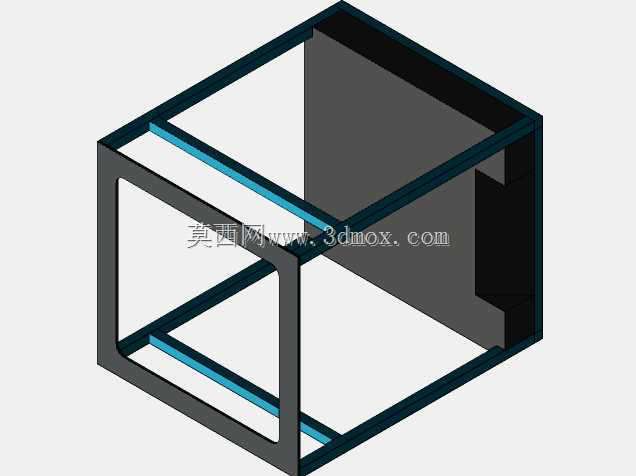

　　这款Corexy结构3D打印机的框架模型，是基于实机带卡钳测量的尺寸数据搭建而成，核心作用是为DIY改装、外设加装场景提供精准的结构参考，解决很多爱好者自行改装外壳、加装功能支架时缺乏精准安装基准的问题。日常桌面级FDM3D打印机的使用场景中，不少用户会根据自身需求加装耗材架、自动调平传感器外罩、散热风道、照明模组甚至封闭保温外罩，这类改装如果没有精准的框架尺寸参考，很容易出现安装干涉、固定孔位错位、结构件受力不均的问题，轻则影响改装件安装精度，重则会干扰打印头运动路径，导致打印成品出现层纹偏移、尺寸超差等问题。整个框架采用方管型材拼接的立方结构，顶部预留了方形的安装开口，可用于固定龙门传动组件的上安装座，也可适配顶部走线槽、

　　过滤排风模组的安装；底部为整块承托平台，预留了热床组件的安装定位台阶，平台边缘的凸起结构可对热床安装板起到横向限位作用，避免打印过程中热床出现横向窜动。四根竖向立柱作为核心承力构件，横向设置的两道横梁分别承担不同作用，靠上的横梁用于固定X/Y轴传动组件的导轨安装基准面，靠下的横梁则用于强化框架整体抗扭刚度，减少Corexy结构高速运动时产生的框架共振。设计过程中完全遵循实机的装配边界，所有型材的连接位置、安装面的平面度公差都参考实机测量值还原，用户在基于该模型设计外壳时，可直接提取框架的外轮廓尺寸作为外壳内壁的设计基准，预留合适的装配间隙即可，无需反复测量实机尺寸；设计各类功能支架时，可直接在对应型材的安装面上绘制固定孔位，

　　匹配常用的型材螺母尺寸即可完成固定结构设计，大幅减少改装设计时的反复试错成本。框架的内部净空尺寸完全匹配对应机型的最大打印行程，设计封闭外罩时不会出现罩体侵入打印运动区域的问题，底部承托平台的下方预留了电控板、电源模块的安装空间，可直接参考该空间尺寸规划电控组件的布局，避免电控元件与运动部件产生干涉。
