数控滚珠丝杠传动刨削加工设备结构

项目分类:机床 发布时间:2022-05-13 ID:624624

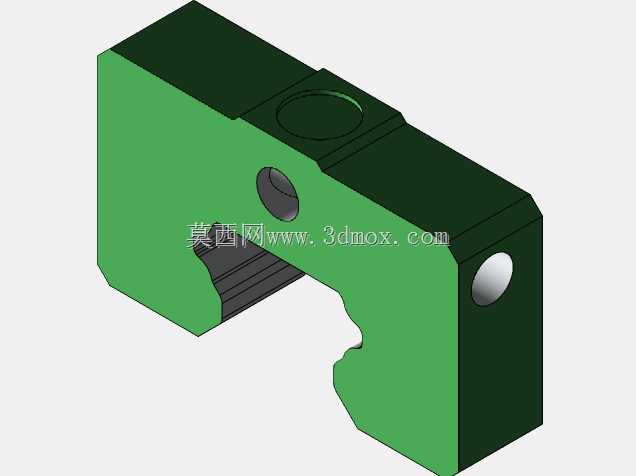

  • 数控滚珠丝杠传动刨削加工设备结构

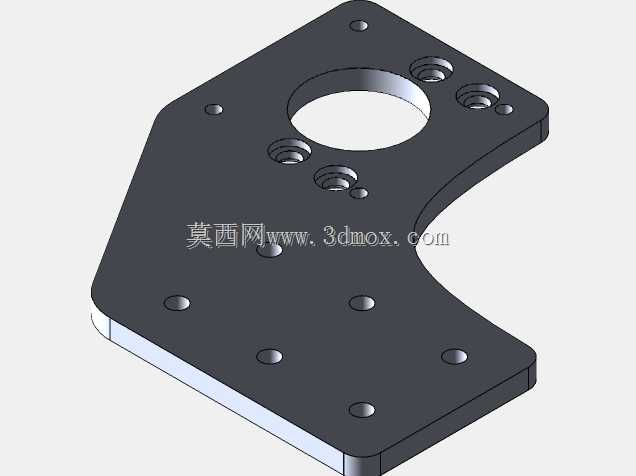

  • 数控滚珠丝杠传动刨削加工设备结构

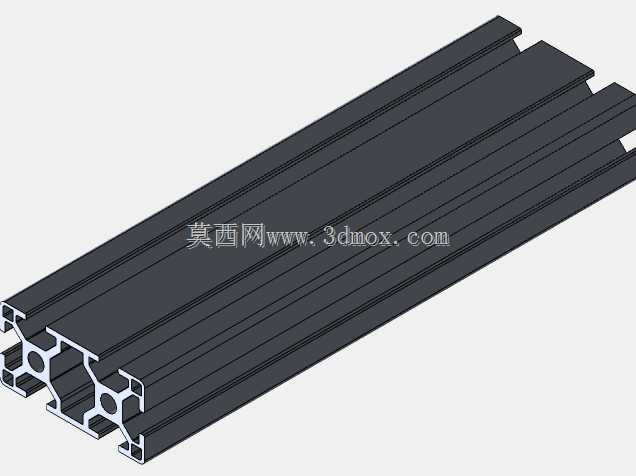

  • 数控滚珠丝杠传动刨削加工设备结构

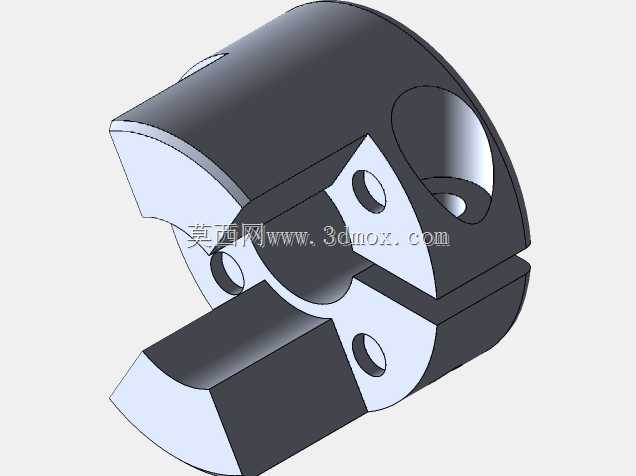

  • 数控滚珠丝杠传动刨削加工设备结构

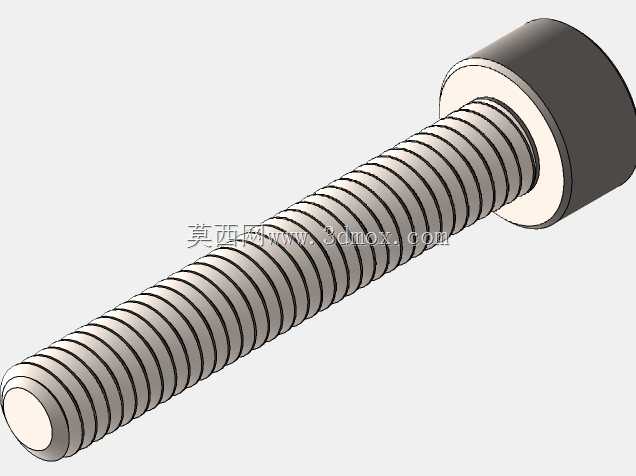

  • 数控滚珠丝杠传动刨削加工设备结构

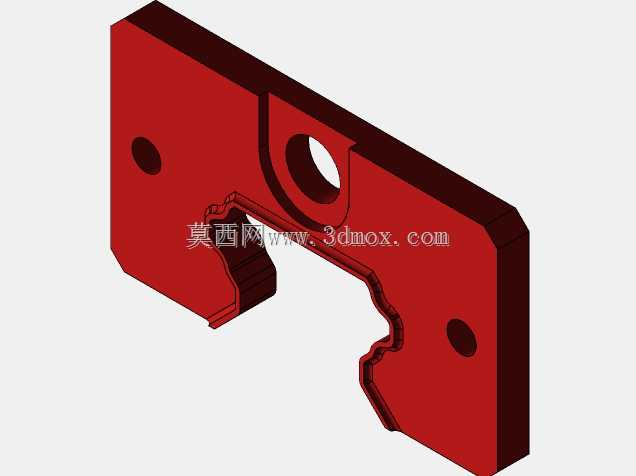

  • 数控滚珠丝杠传动刨削加工设备结构

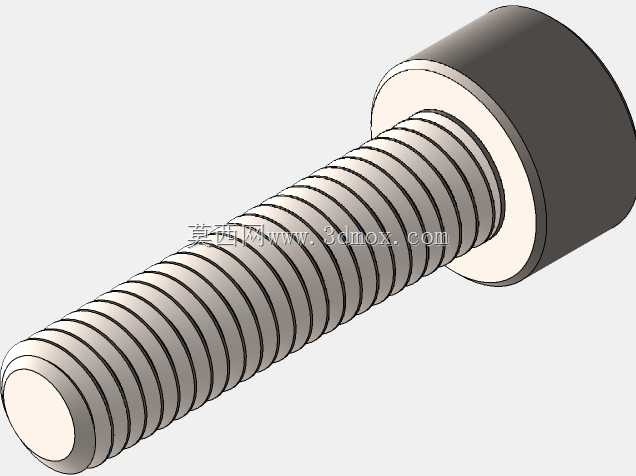

  • 数控滚珠丝杠传动刨削加工设备结构

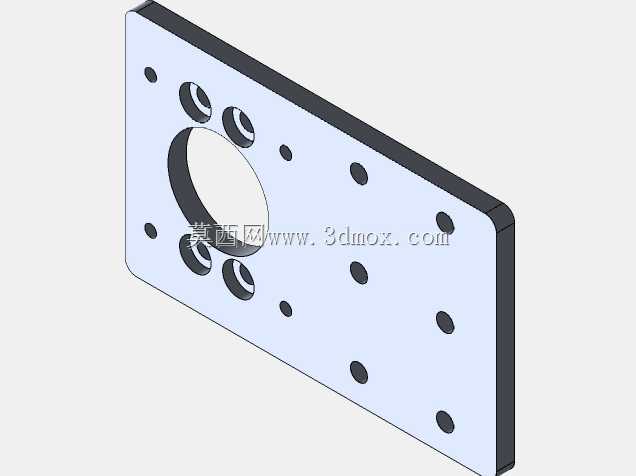

  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构
  • 数控滚珠丝杠传动刨削加工设备结构

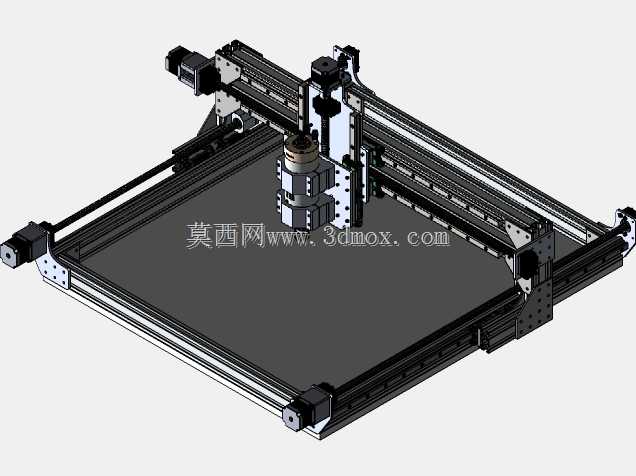

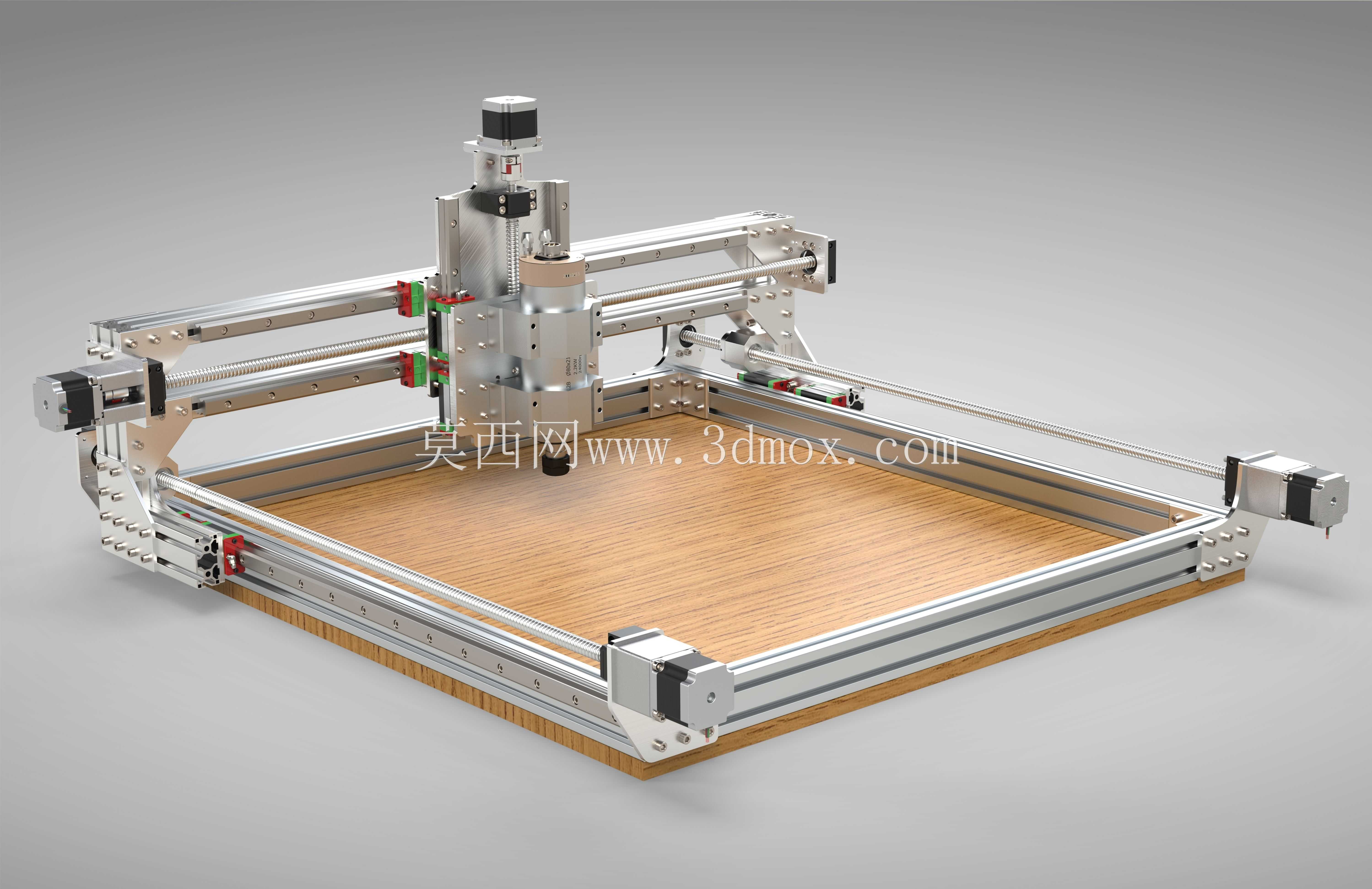

  在中小批量金属件平面、沟槽加工场景里,传统机械刨床的滑枕往复传动依赖曲柄连杆机构,行程调整繁琐、低速进给爬行问题一直是车间加工效率提升的瓶颈,这套采用滚珠丝杠作为主传动副的刨削设备结构,正是针对这类痛点完成的结构方案。从实际加工适配性来看,这套结构可覆盖长度1200mm以内的铸铁、结构钢工件的粗精刨工序,相比普通牛头刨床,进给分辨率可提升至0.01mm级,能满足普通模具钢坯料基准面、机床导轨安装面的半精加工要求,不需要后续过多的磨削工序就能达到IT8级的平面度公差。

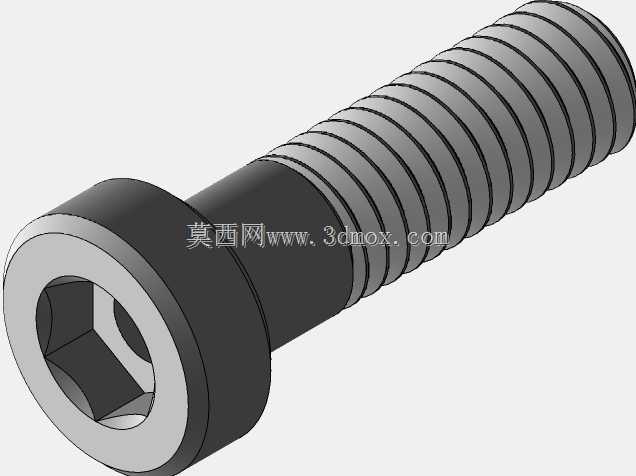

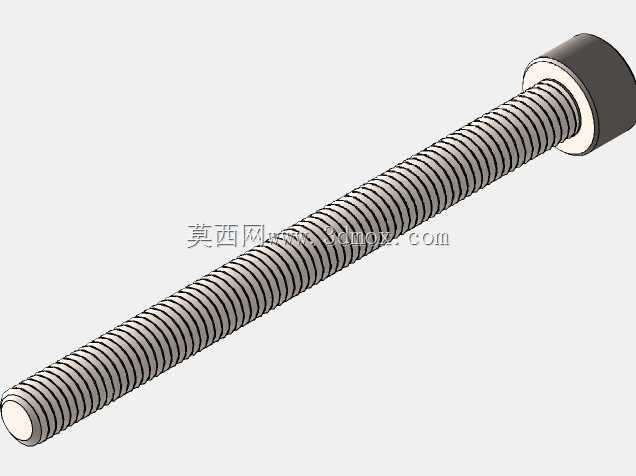

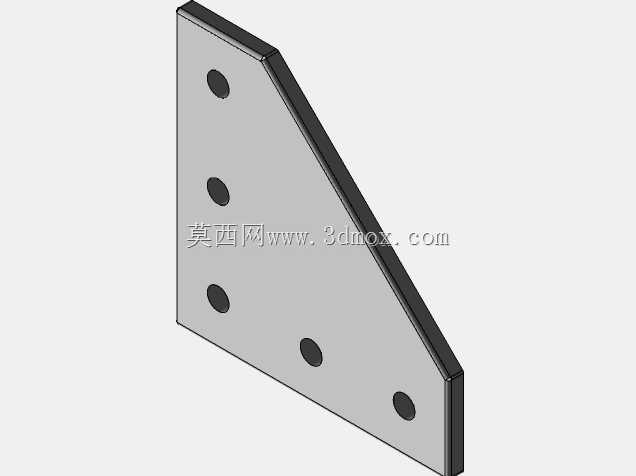

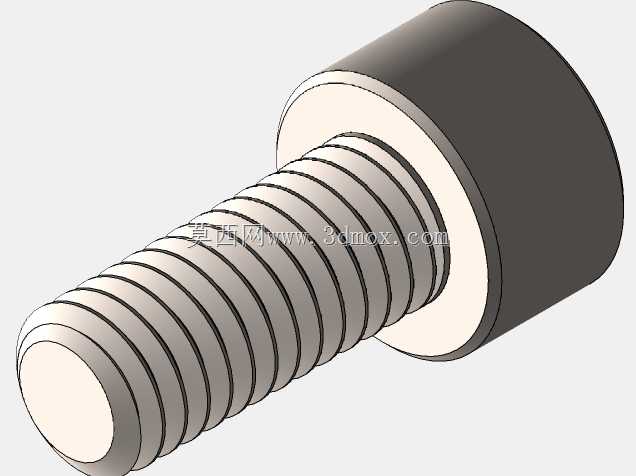

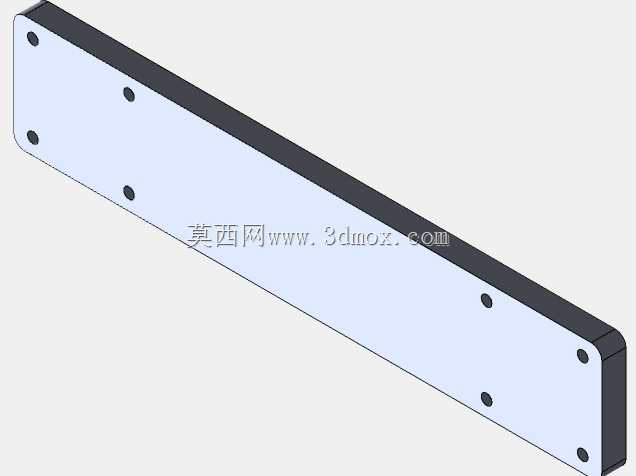

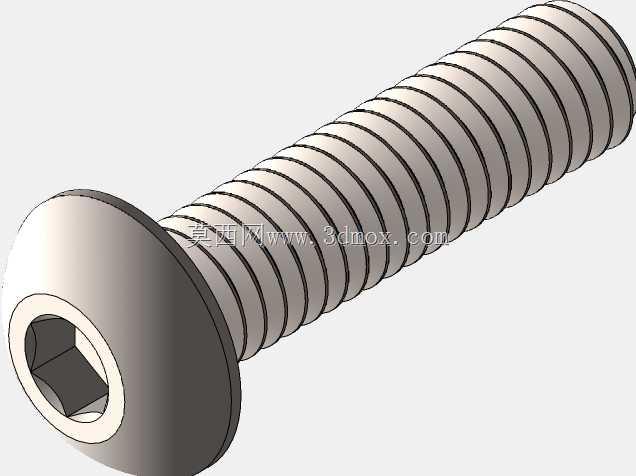

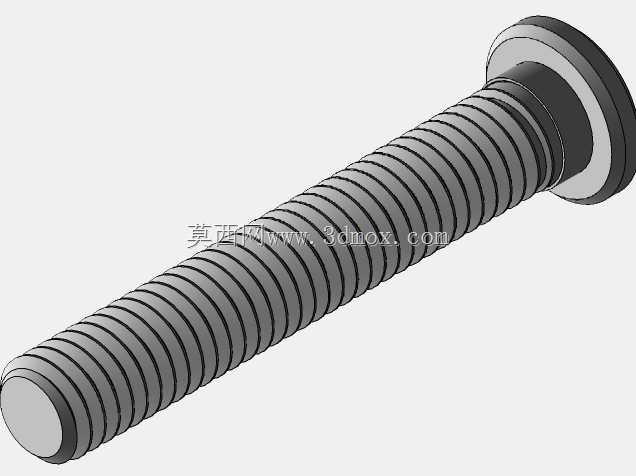

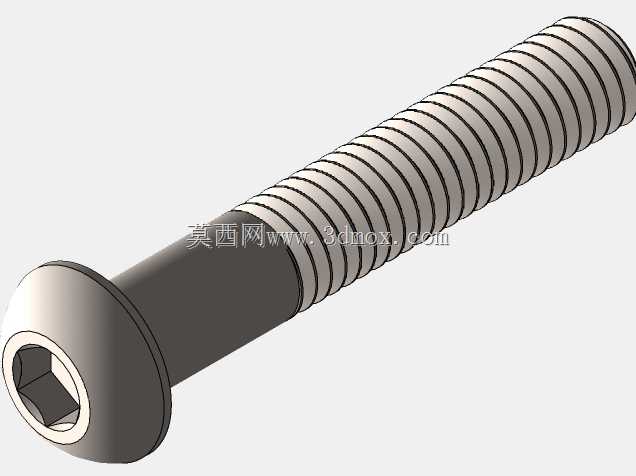

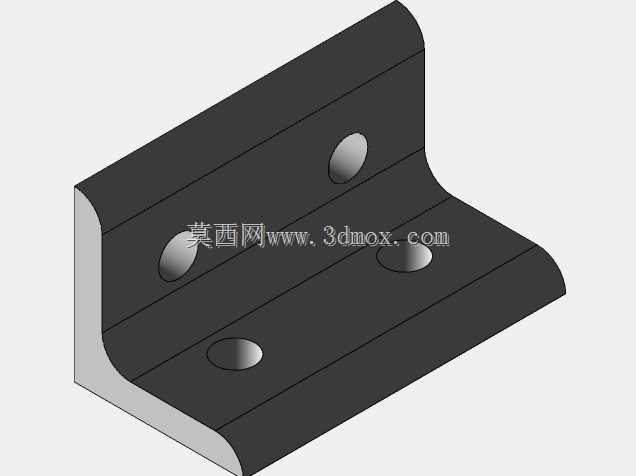

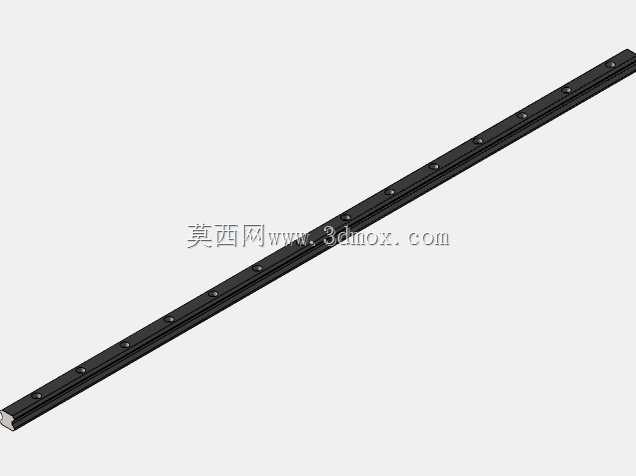

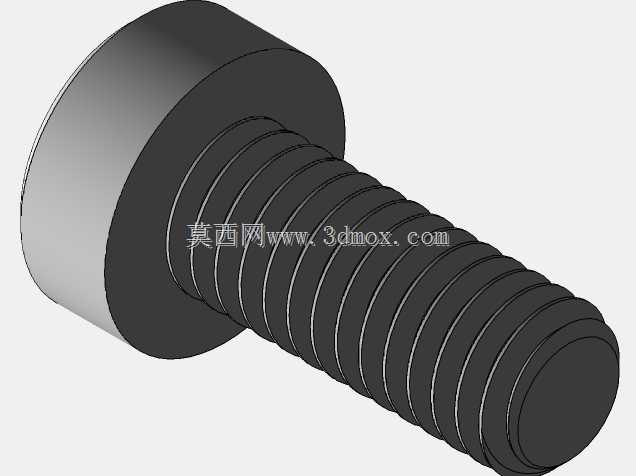

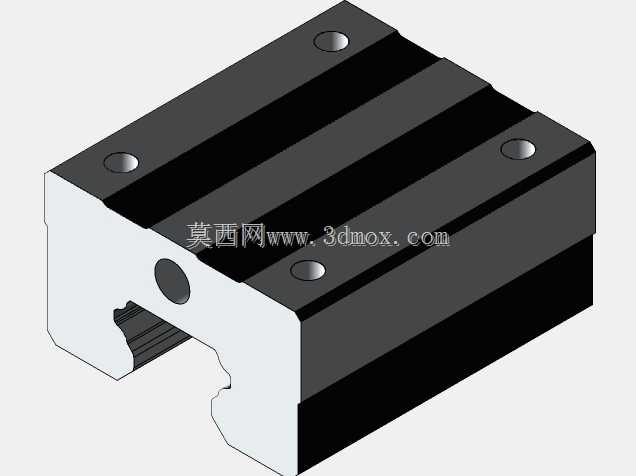

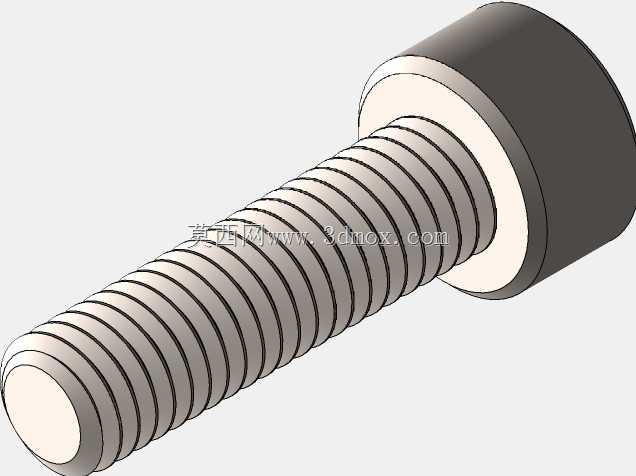

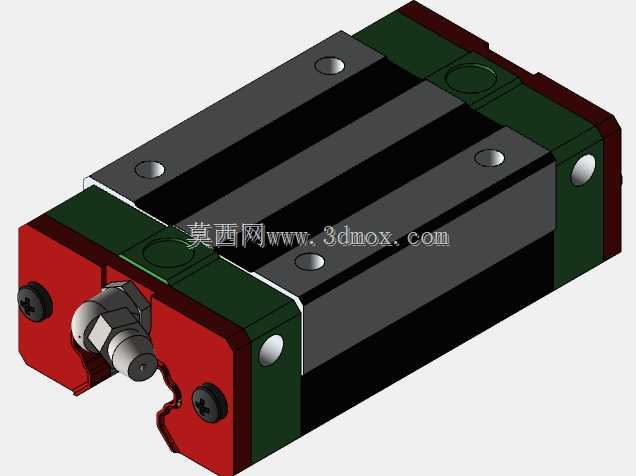

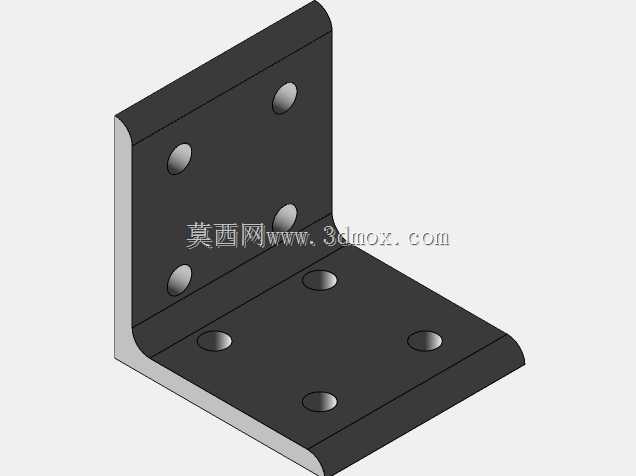

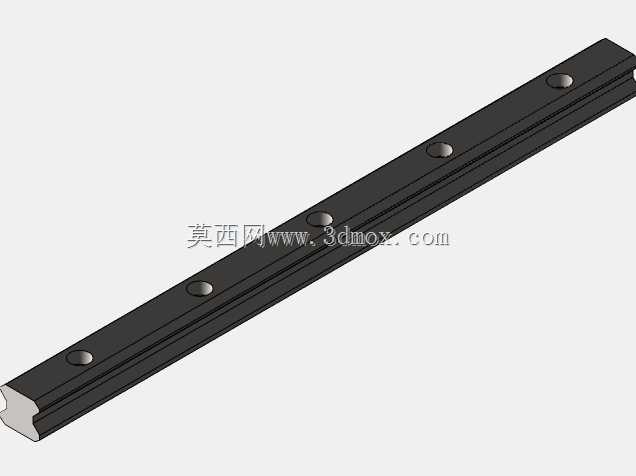

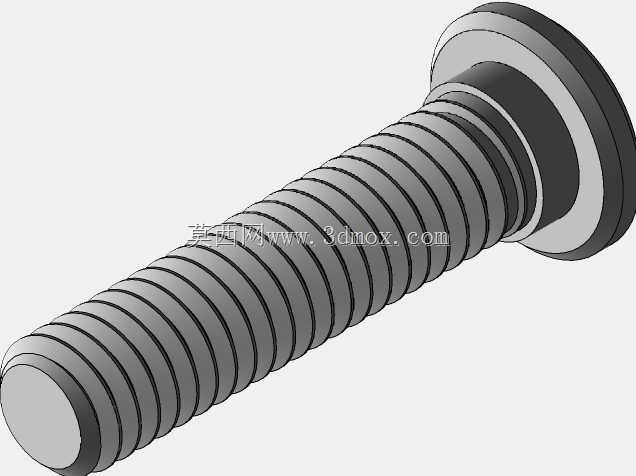

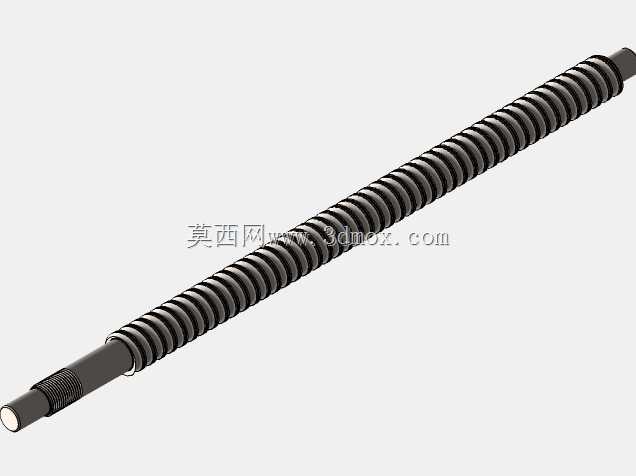

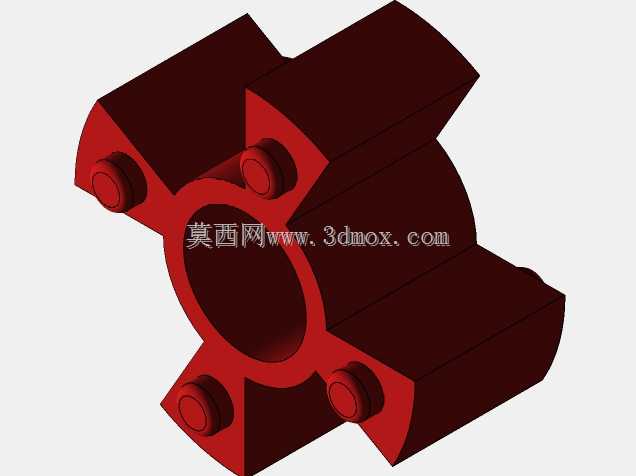

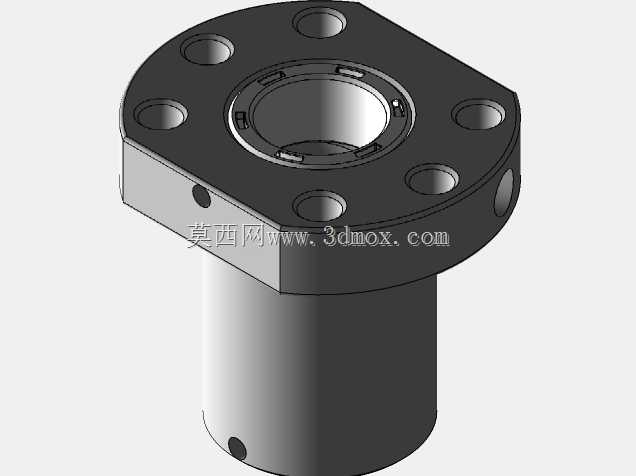

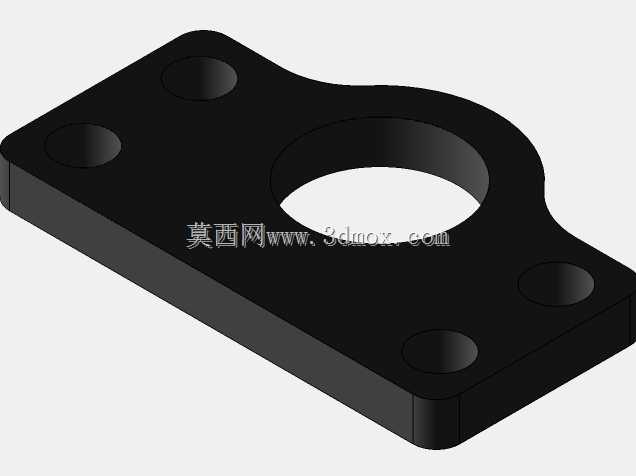

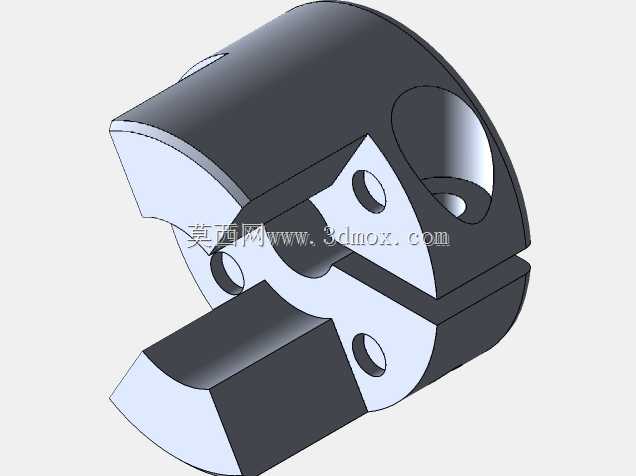

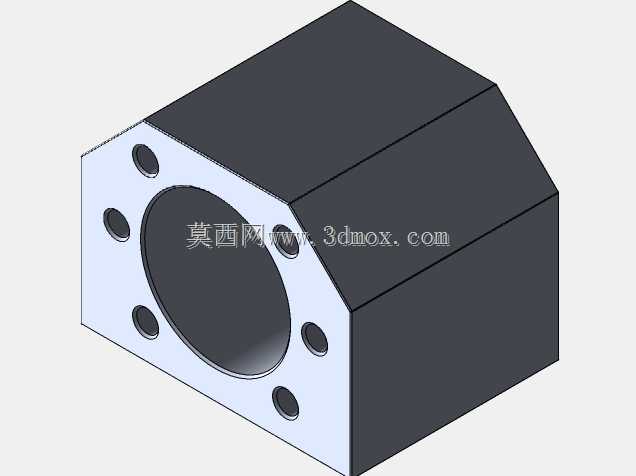

  设计过程中首先推翻了传统刨床的曲柄摇杆传动逻辑,将滑枕的往复直线运动全部交由预压等级C7的滚珠丝杠副承载,丝杠两端采用固定-支撑的安装方式,靠近驱动端配置一对角接触球轴承承受轴向切削载荷,尾端用深沟球轴承做径向支撑,既抵消了刨削过程中滑枕换向带来的轴向冲击,也避免了丝杠高速往复时的挠曲变形。滑枕导轨采用矩形贴塑导轨结构,导轨面粘贴聚四氟乙烯软带,配合定时油脂润滑,可将低速进给时的静动摩擦系数差控制在0.02以内,彻底解决了传统刨床进给时常见的爬行问题,加工表面粗糙度可稳定控制在Ra1.6以内。

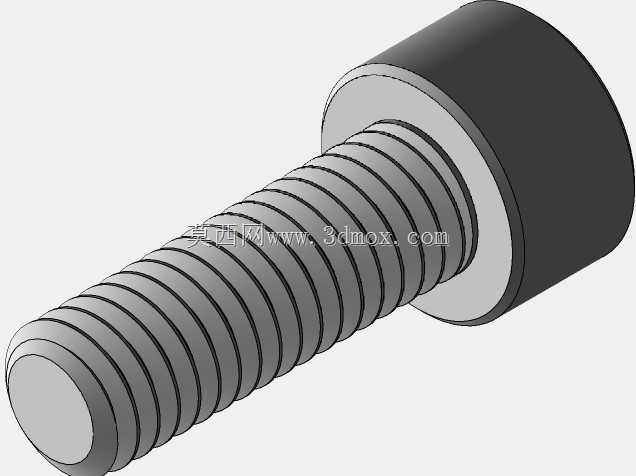

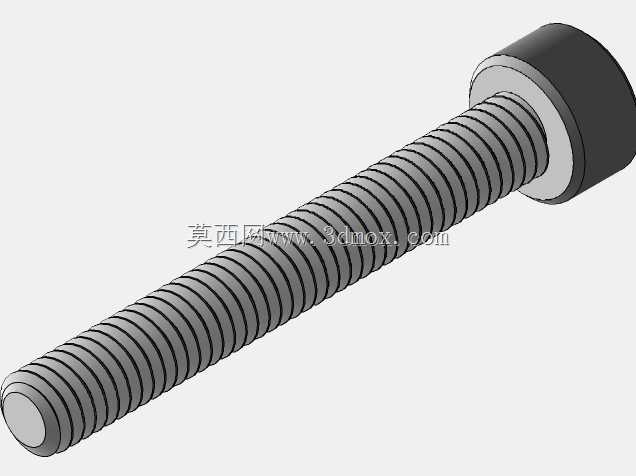

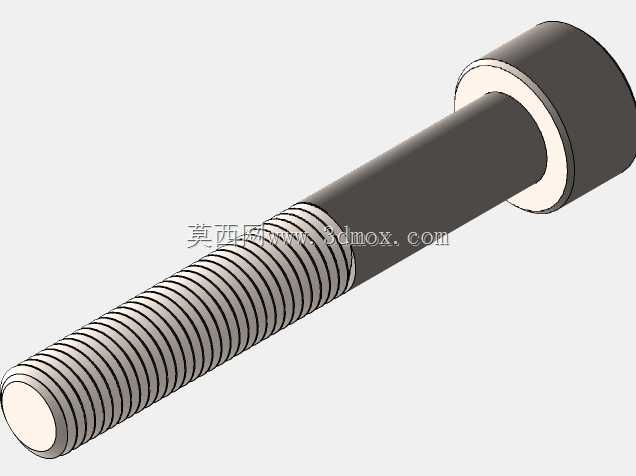

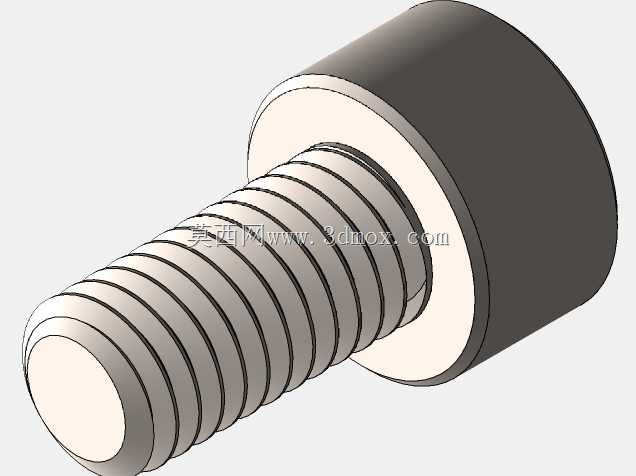

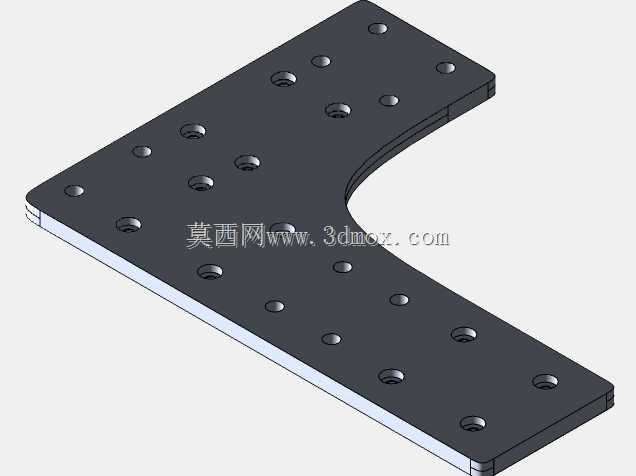

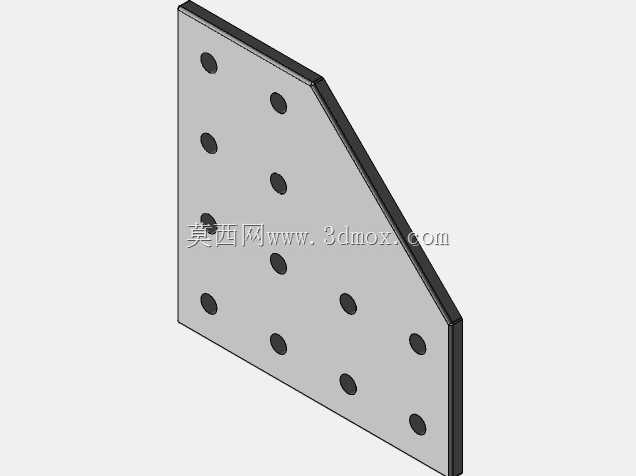

  从安装边界来看,整套设备的床身采用整体铸铁结构,底部预留6个M24的地脚螺栓安装孔,横向安装跨距为850mm,纵向总长度2100mm,滑枕最大行程1300mm,工作台横向进给行程400mm,垂直升降行程320mm,不需要对现有车间的刨床安装地基做额外加固,可直接替换同规格的传统机械刨床,适配现有车间的工件吊装、夹具安装接口。工作台采用T型槽结构,槽宽18mm,槽间距100mm,可直接适配通用刨床平口钳、专用工装夹具的安装,不需要重新制作夹具转接板。

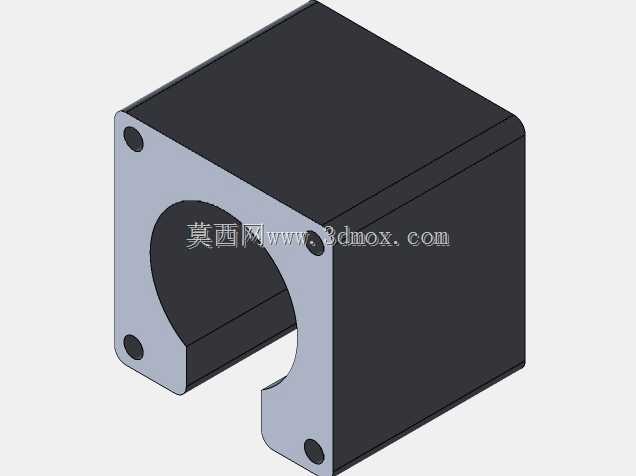

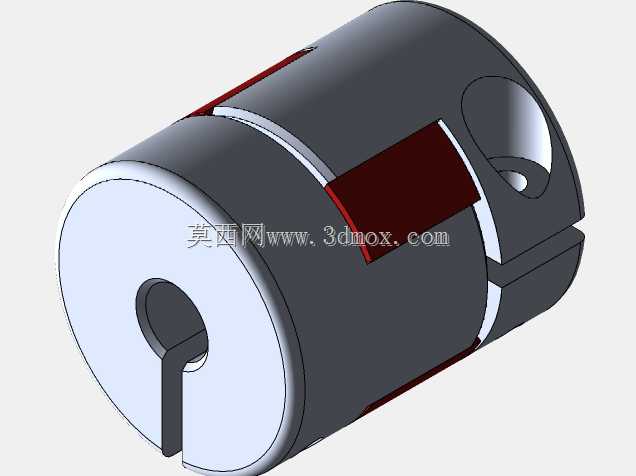

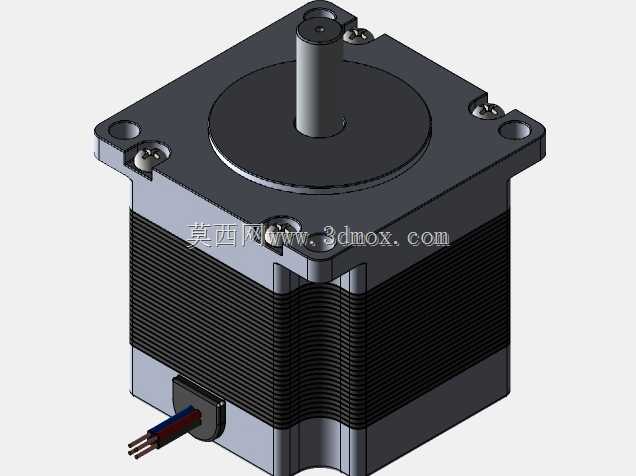

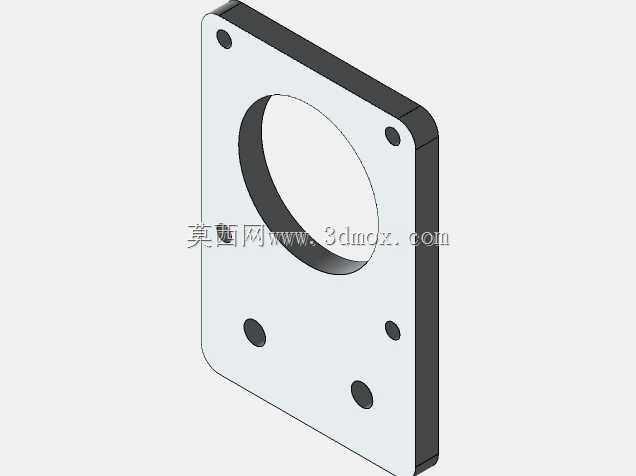

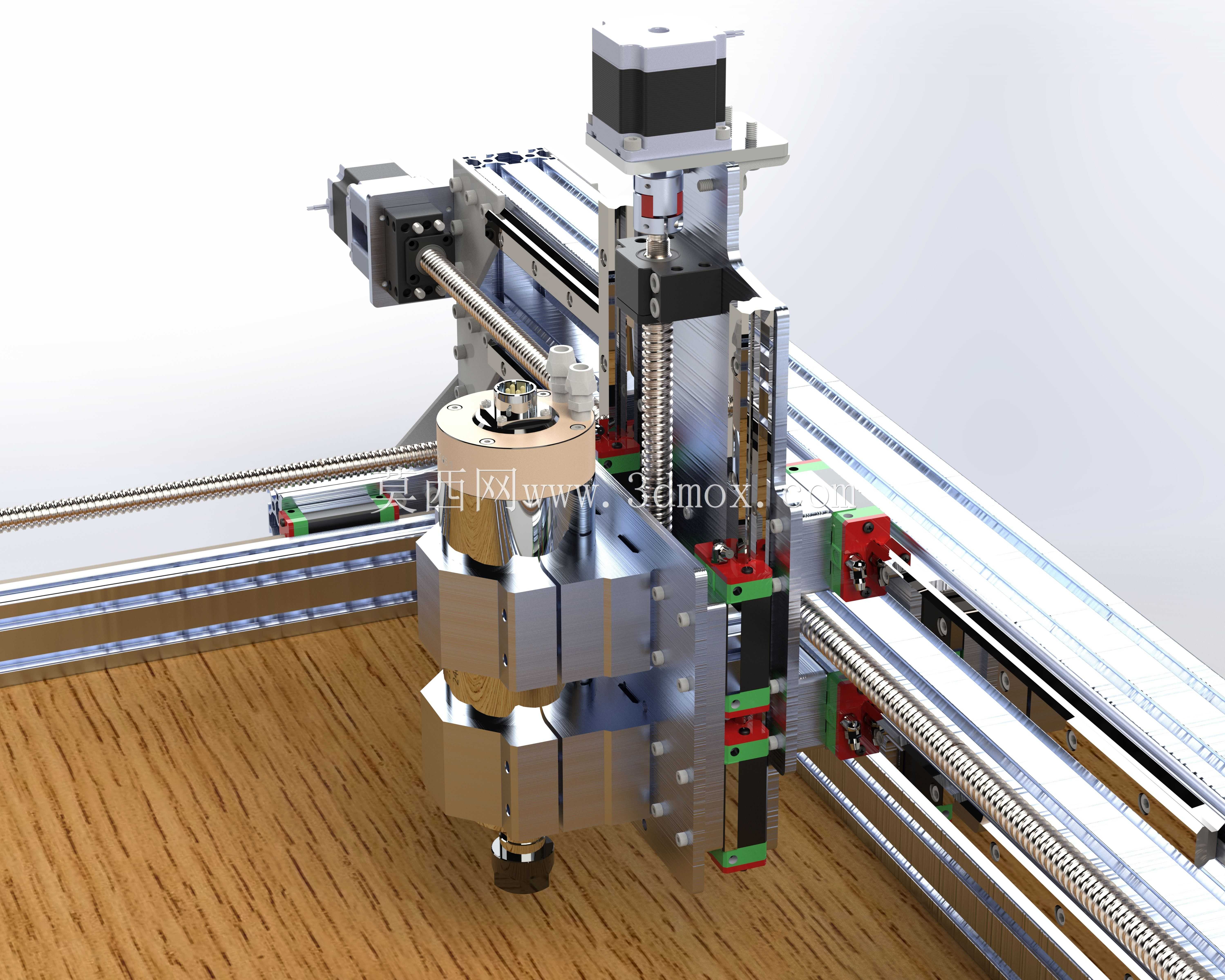

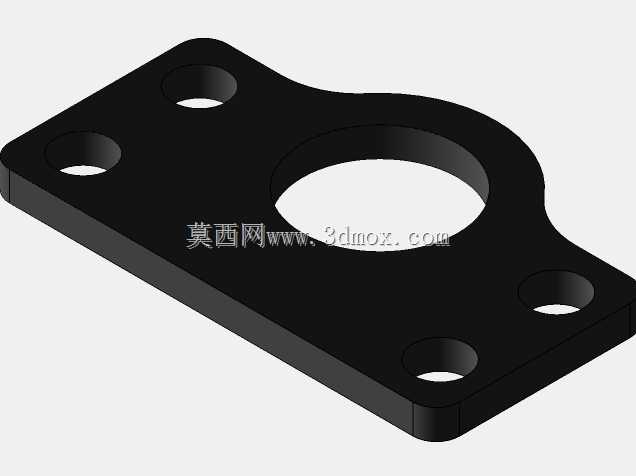

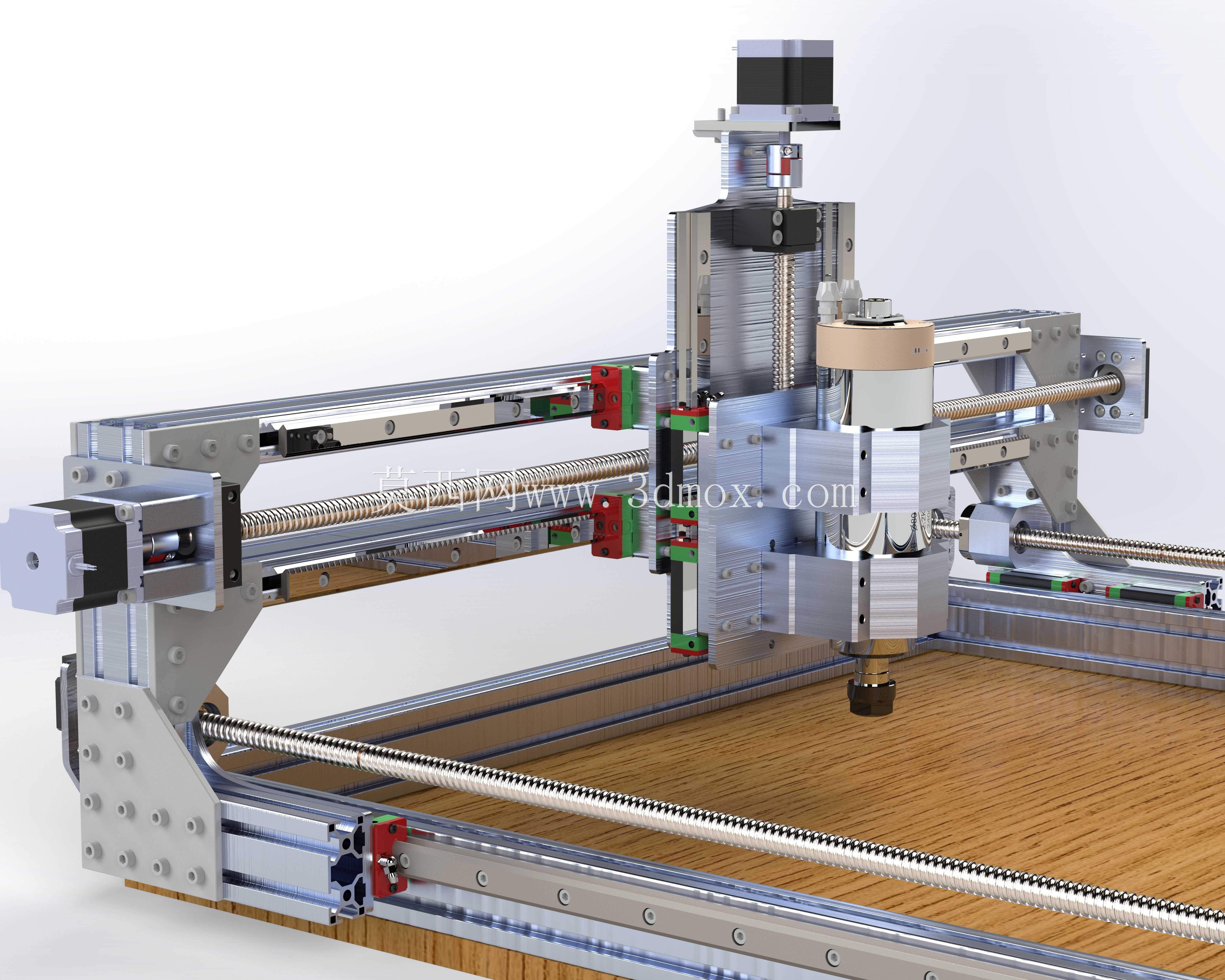

  传动系统的设计上,主驱动伺服电机通过同步带轮与滚珠丝杠直连,传动比设置为1:1.5,既保证了滑枕往复速度可在0-40m/min范围内无级调整,也通过同步带的缓冲作用降低了滑枕换向瞬间对电机轴的冲击。进给系统独立配置伺服电机驱动,可实现横向、垂直方向的定量进给,配合数控系统可完成多刀自动循环加工,不需要人工手动调整进给量,单工件加工的辅助时间可缩短40%左右。刀架部分保留了传统刨床的抬刀结构,在滑枕回程时自动抬刀0.5-1mm,避免刀具划伤已加工表面,同时刀架可实现±60度的角度偏转,能完成T型槽、燕尾槽的倾斜面加工,适配更多类型的工件加工需求。

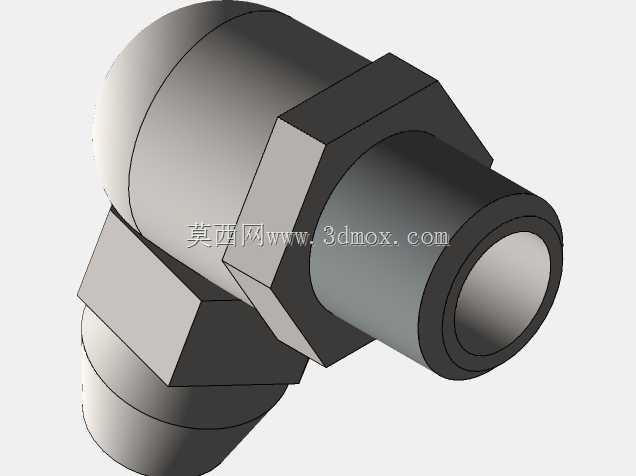

  在结构细节处理上,床身内部设计了交叉布置的加强筋,筋板厚度15mm,可承受最大刨削力8kN,满负荷切削时床身的变形量控制在0.02mm/m以内,保证长期加工的精度稳定性。丝杠副配置了专用的防尘折布罩,完全覆盖丝杠的外露行程,避免切削过程中的铁屑、切削液溅入丝杠滚道,延长丝杠副的维护周期。润滑系统采用集中自动润滑,每个导轨面、丝杠螺母副的润滑点都配置独立的计量件,按照设定的间隔时间自动注油,避免人工润滑遗漏导致的部件磨损。

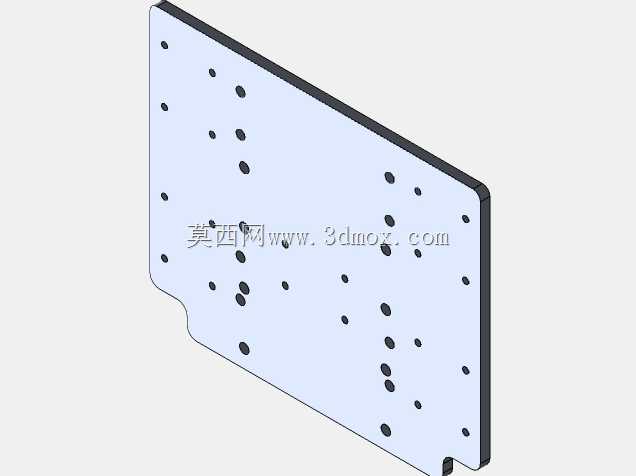

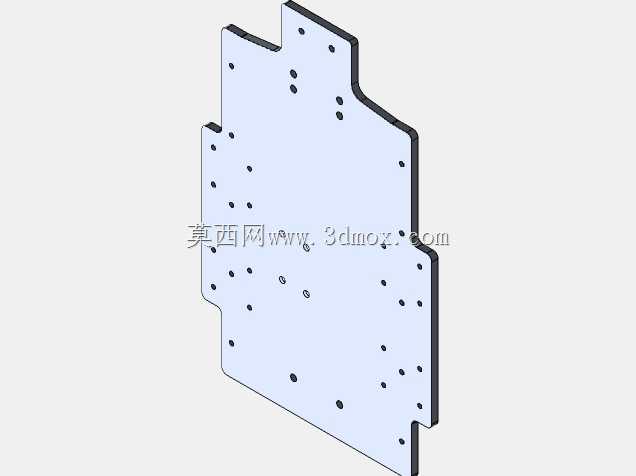

  从实际应用的适配场景来看,这套结构不仅适合通用机加工车间的单件小批量加工,也可纳入小型自动化加工线,配合自动上下料机构完成批量工件的刨削工序,相比龙门刨床占地面积更小,采购和维护成本更低,针对中小型工件的加工性价比更高。设计过程中也预留了数控系统的安装空间、走线槽位置,电气元件的安装板全部采用标准化尺寸,后续可根据需求加装光栅尺实现全闭环控制,进一步提升加工精度。
