带保护套屏蔽型8P8C以太网水晶头结构

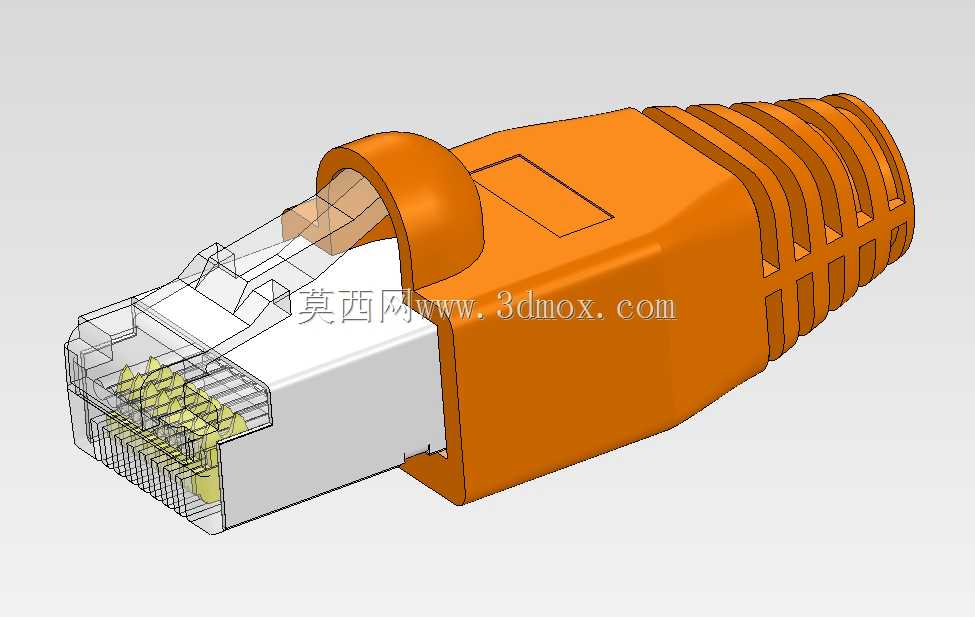

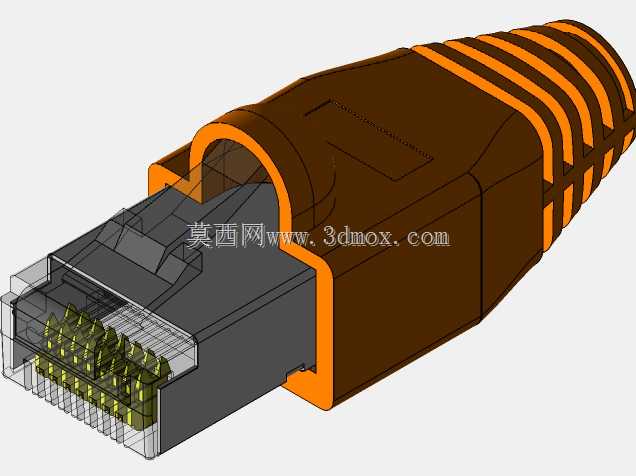

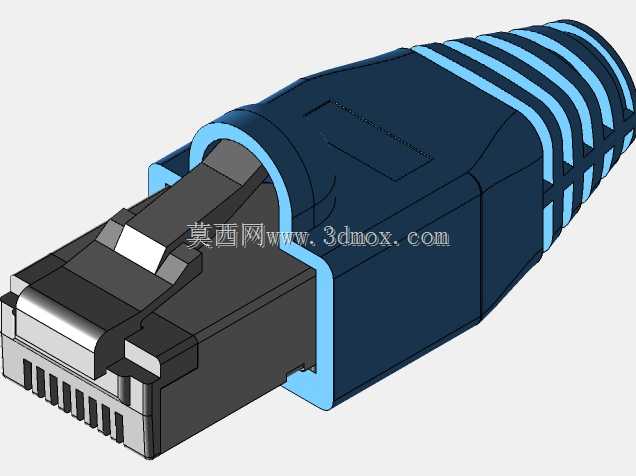

这款带保护套的屏蔽型8P8C插头，是结构化布线系统里终端链路的核心接插部件，日常在工业控制柜内以太网组网、办公区桌面网络接入、安防监控设备PoE供电链路搭建、数据机房配线架端接等场景都有大量应用，主要承担以太网物理层的信号传输衔接功能，通过内部屏蔽层隔绝外界电磁干扰，保障千兆甚至万兆短距离链路的信号传输稳定性，避免工业现场变频器、伺服驱动器产生的电磁串扰导致网络丢包、延迟波动等问题。从结构设计来看，整体分为金属屏蔽内壳、插芯接触端子、橙色注塑保护套三个核心部分，前端透明插芯部分按照标准8P8C引脚间距排布8根镀金接触片，接触片的折弯角度经过反复调校，插入标准RJ45插座时能保证每根引脚的接触压力在规范区间内，既不会因为压力过大导致插拔寿命缩短，也不会因为压力不足出现接触不良的问题。金属屏蔽内壳包裹在插芯外侧，装配时需要和网线的屏蔽层做可靠压接，形成连续的电磁屏蔽腔体，将差分信号传输的线对完全包裹在屏蔽层内部，切断外界电磁干扰的耦合路径。尾部的橙色保护套采用柔性TPU材质注塑成型，表面设计有多道环形防滑卸力槽，网线弯折时应力会顺着槽位分散释放，避免网线根部因为反复弯折出现线芯断裂、屏蔽层脱落的问题，保护套的内孔尺寸适配常规24AWG屏蔽网线的线径，压接后能和网线外被形成紧密包裹，既可以提供一定的拉脱阻力，也能阻挡灰尘、水汽从尾部进入插头内部。建模过程中严格遵循RJ45连接器的通用安装尺寸规范，插头主体的宽度、厚度，前端弹片的翘起高度、按压行程，以及和标准插座的配合插拔行程都和实物参数保持一致，尾部保护套的弯折角度预留了足够的活动空间，不会因为保护套硬度过大限制网线的正常走线弯折。在实际设备选型配套时，这款插头的外形尺寸不会超出常规网络端口的周边安装边界，哪怕是高密度排布的交换机端口，相邻插头之间也不会出现安装干涉，弹片的按压力度设计适中，现场施工人员插拔时不需要施加过大的按压力，长时间作业也不会出现手部疲劳的问题。内部的线对排布槽位按照T568B的通用线序做了定位设计，施工时穿线过程中能快速对齐每根线芯的位置，减少线序错接的概率，压接后金属端子的刺入深度刚好穿透单根线芯的绝缘层，和铜芯形成可靠的电气连接，不会出现过压切断线芯或者欠压接触不良的问题。屏蔽层的压接位置设计在插头尾部的固定区域，压接时不会损伤内部的信号传输线对，同时能保证屏蔽层和插头金属外壳的接触电阻在毫欧级，确保屏蔽接地的连续性，满足工业场景下的电磁兼容要求。
