4020规格侧出风离心鼓风机结构设计

这款40mm×20mm规格的侧出风离心风机，是小型散热送风场景里的常用部件，日常在紧凑型工控设备、桌面级电子装置、小型仪器散热风道里都能见到这类结构的身影，和常规轴流风机直吹的送风逻辑不同，它依靠蜗壳结构改变气流方向，能在有限安装空间里实现90度转向送风，适配风道需要侧方出风的紧凑布局。

从实际使用的角度看，这类小尺寸离心风机主要承担密闭或半密闭腔体内的空气导流、热量置换作用，比如小型激光模组的散热风道、桌面3D打印机的腔体通风、紧凑型工控电源的散热送风，都需要这类能在狭小空间里建立定向风压的部件，相比同尺寸轴流风机，它的送风风压更高，更适合搭配短距离风道使用，不会因为风道阻力出现风量骤降的问题。

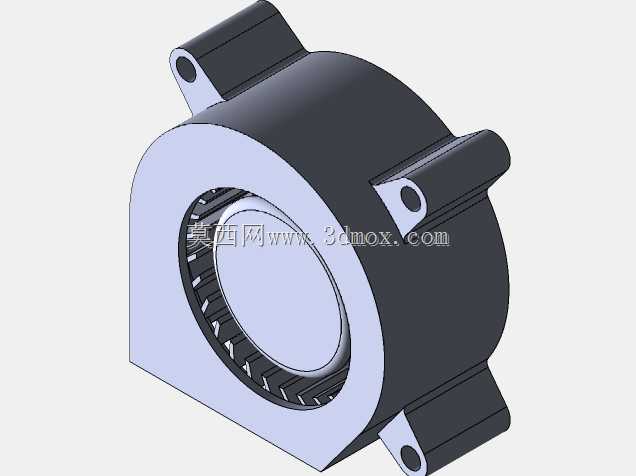

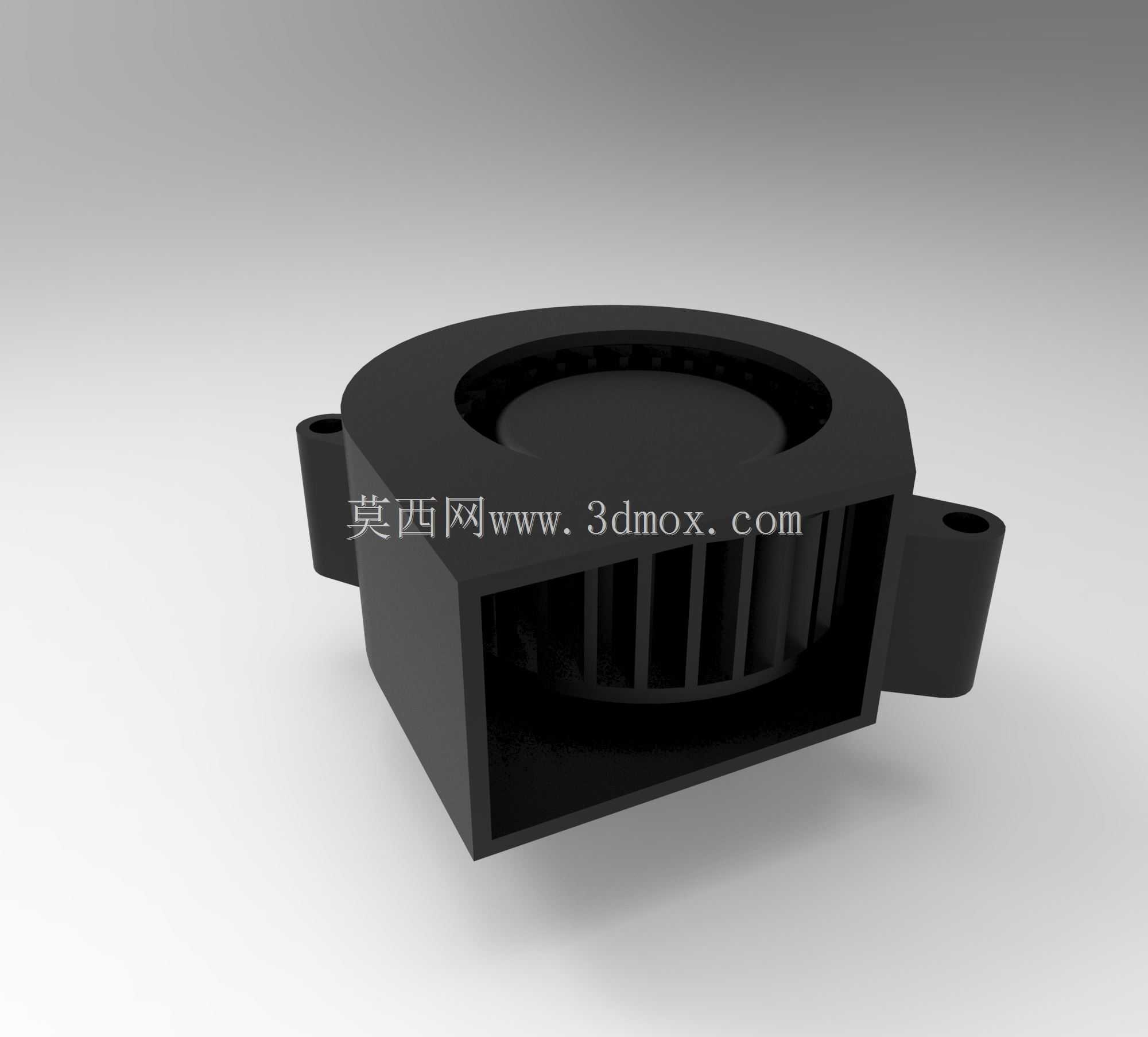

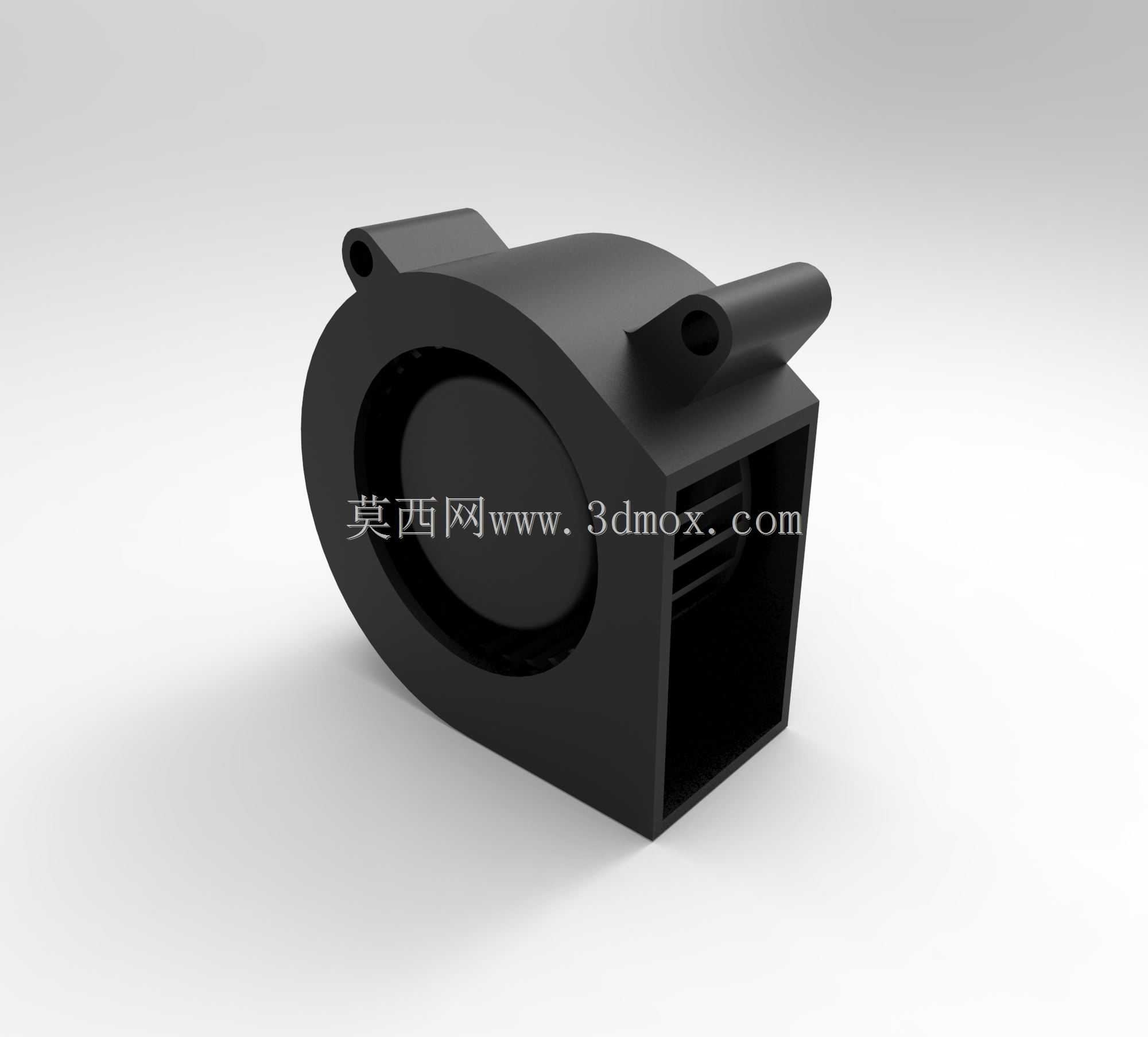

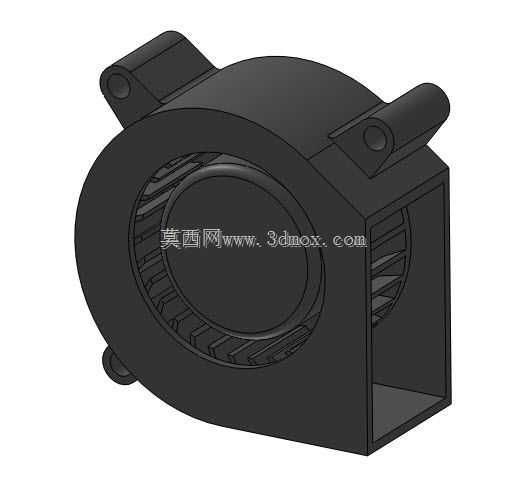

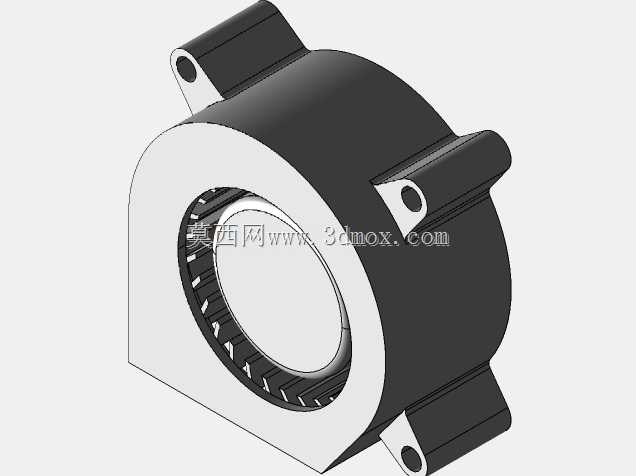

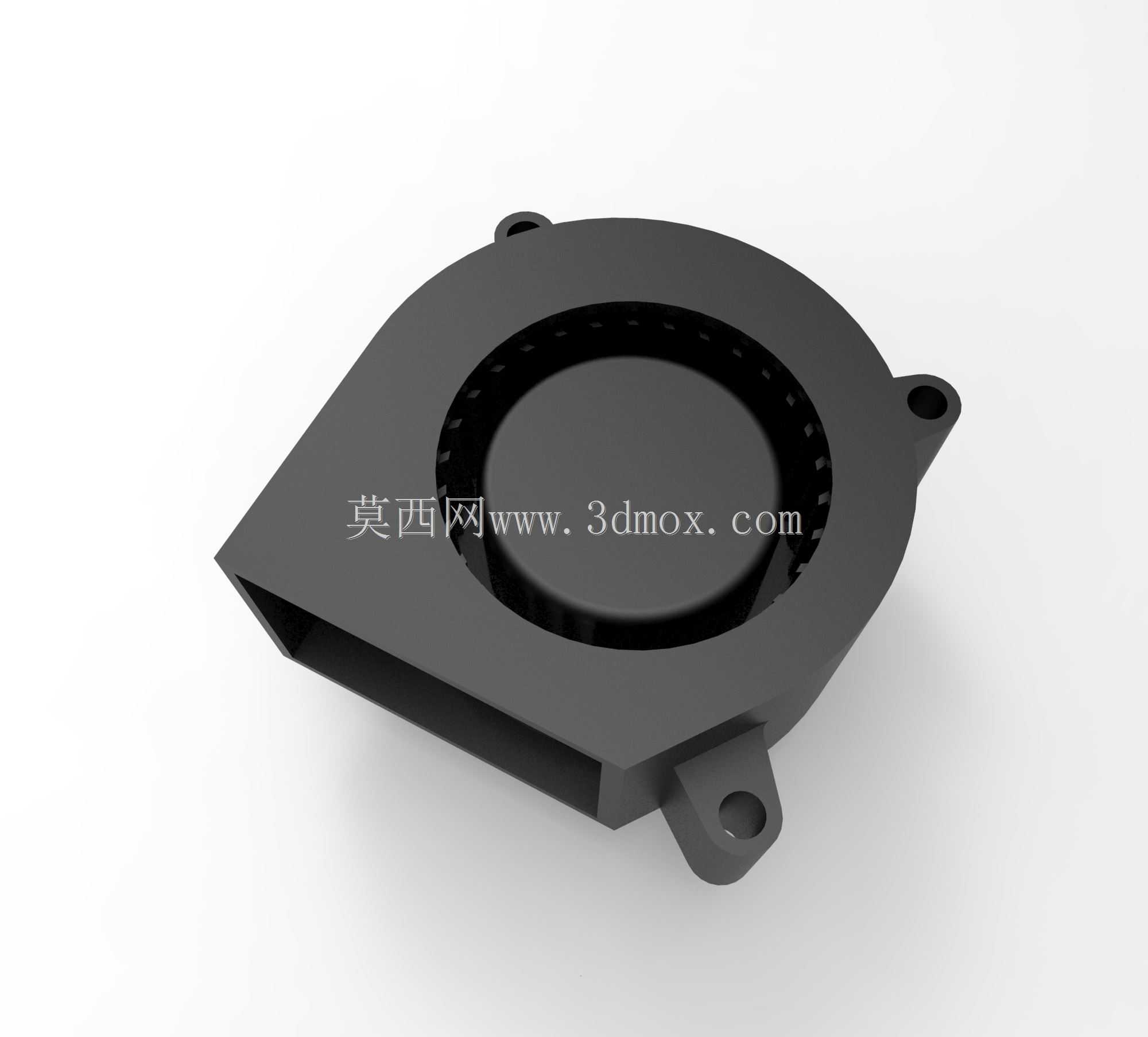

设计这款结构的时候，首先要卡准安装边界，整体外形的长宽控制在40mm见方，厚度方向留足20mm的安装空间，四个带安装孔的固定耳直接和蜗壳主体做一体化结构，安装孔的位置要匹配行业通用的安装孔距，不需要额外做转接支架就能直接替换同规格的市售产品。蜗壳的型线是整个结构的核心，要匹配内置多翼式叶轮的转动轨迹，蜗壳内壁和叶轮外缘的间隙控制在合理范围，间隙过大会漏风降低风压，间隙过小则容易出现叶轮擦壳的装配问题。出风口做平直的矩形接口，尺寸和蜗壳出口的流道完全匹配，方便对接设备内部的送风风道，不需要额外做转接口结构。

叶轮采用多翼式前倾叶片设计，叶片数量和弧度经过匹配，能在低转速下实现足够的送风流量，同时控制转动时的气流噪音。进风口设置在蜗壳的正面中心位置，做圆弧过渡的导风圈结构，引导气流平滑进入叶轮区域，减少进风位置的湍流损耗。整个外壳的壁厚保持均匀，兼顾结构强度和注塑成型的工艺要求，固定耳的位置做局部加厚处理，避免安装锁紧螺丝的时候出现壳体开裂的问题。

做结构选型的时候要注意，这类风机的安装方向要和设备内部的风道走向匹配，出风口要正对需要送风的区域，进风口位置要预留足够的进风空间，不能被其他部件遮挡，否则会大幅降低送风效率。固定耳上的安装孔要匹配对应规格的自攻螺丝，安装时的锁紧力矩不能过大，避免塑料壳体出现应力开裂。
