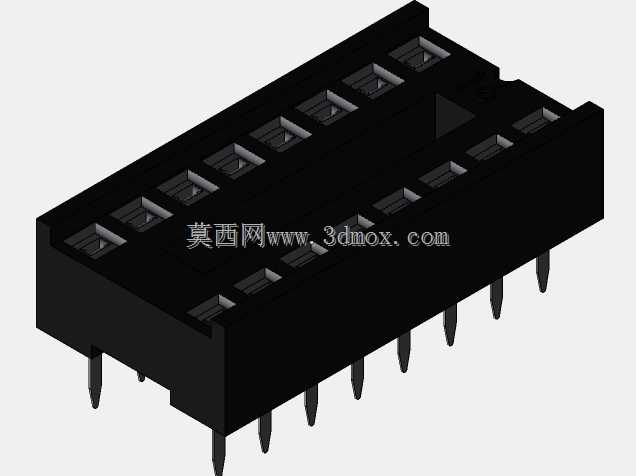

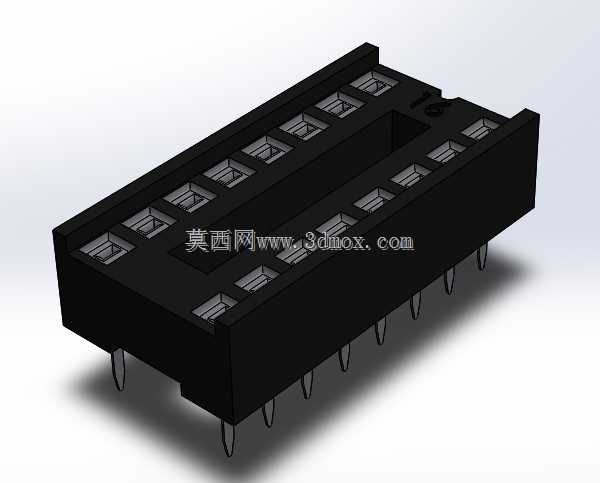

16针直插式集成电路连接插座结构

在通孔插装工艺的电路板组装环节，16针集成电路插座是板级连接中十分常用的基础接插部件，主要承担双列直插封装芯片与印制电路板之间的可拆卸连接作用，避免芯片直接焊接在板上带来的后期更换困难、焊接热损伤芯片引脚等问题，广泛出现在工控板卡开发、教学实验电路、小批量电子设备试制、老旧设备电路板维修替换等场景中。这类插座的设计核心围绕接触可靠性与安装适配性展开，整体采用双列对称结构，两排引脚的间距严格匹配标准双列直插封装的引脚跨距，单排8个接触端子共16个连接位，每个接触腔内部设计有弹性夹持结构，当芯片引脚插入时，弹性金属片会从两侧抱紧引脚，保证接触电阻稳定在合格范围内，同时兼顾一定的插拔寿命，避免多次插拔后出现接触松动、夹持力不足的问题。插座本体采用耐高温绝缘工程塑料注塑成型，材质本身具备足够的介电强度，能够隔绝相邻引脚之间的信号串扰，同时可以耐受波峰焊过程中的短时高温，不会在焊接工序中出现本体变形、端子移位的问题。外露的直插引脚采用标准方形截面设计，引脚长度适配常规厚度印制电路板的插装焊接需求，引脚表面做镀锡处理，既提升焊接时的上锡性能，也能在存储周期内避免引脚氧化导致的焊接不良。从安装边界来看，插座在电路板上的占用区域完全匹配16引脚双列直插芯片的安装投影尺寸，不需要额外预留过多的板上空间，插座本体的高度控制在常规直插元件的高度范围内，不会对周边 taller 元件的布局造成干涉，插座本体上设置的引脚1标识位，能够在组装过程中帮助操作人员快速识别安装方向，避免芯片插反导致的电路烧毁问题。在建模过程中，需要重点保证每个接触腔的位置度公差，确保两排引脚的中心距、相邻引脚的间距完全符合行业通用接插件标准，同时还原弹性接触片的夹持结构细节，让模型能够直接用于电路板的布局干涉检查、接插件选型验证，也可以用于组装工艺的模拟演示，帮助结构设计人员在PCB布局阶段提前确认插座与周边壳体、其他元件的空间间隙，避免后期打样出现装配干涉的问题。
