四端口USB2.0微型集线线路板结构设计

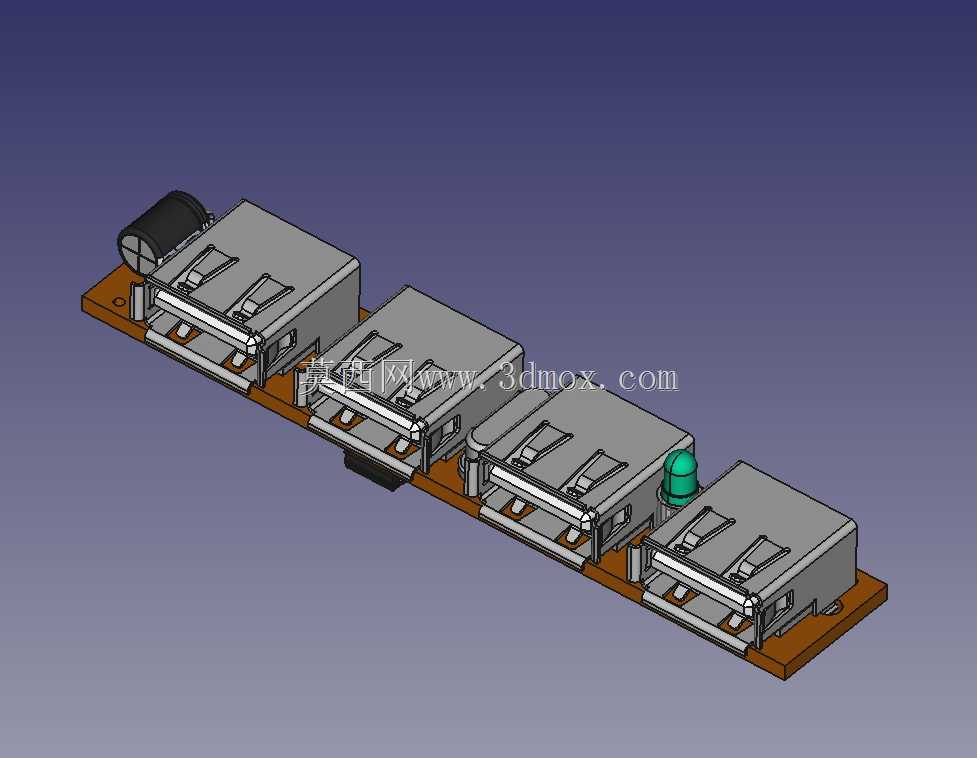

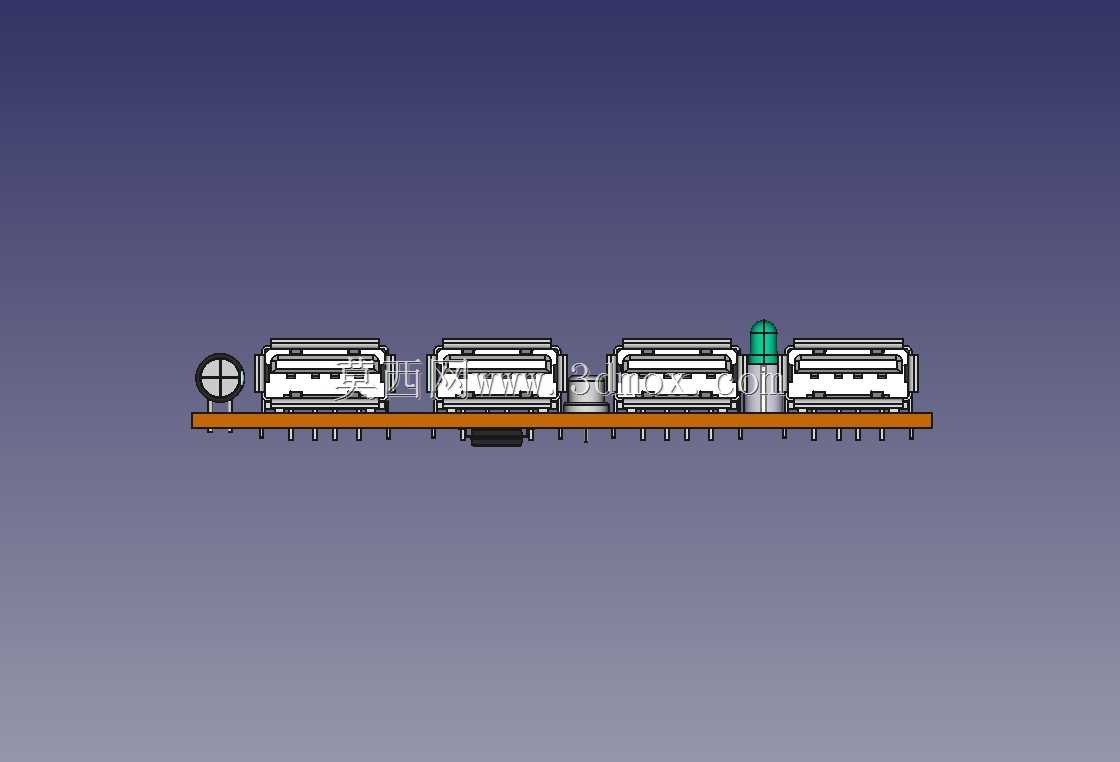

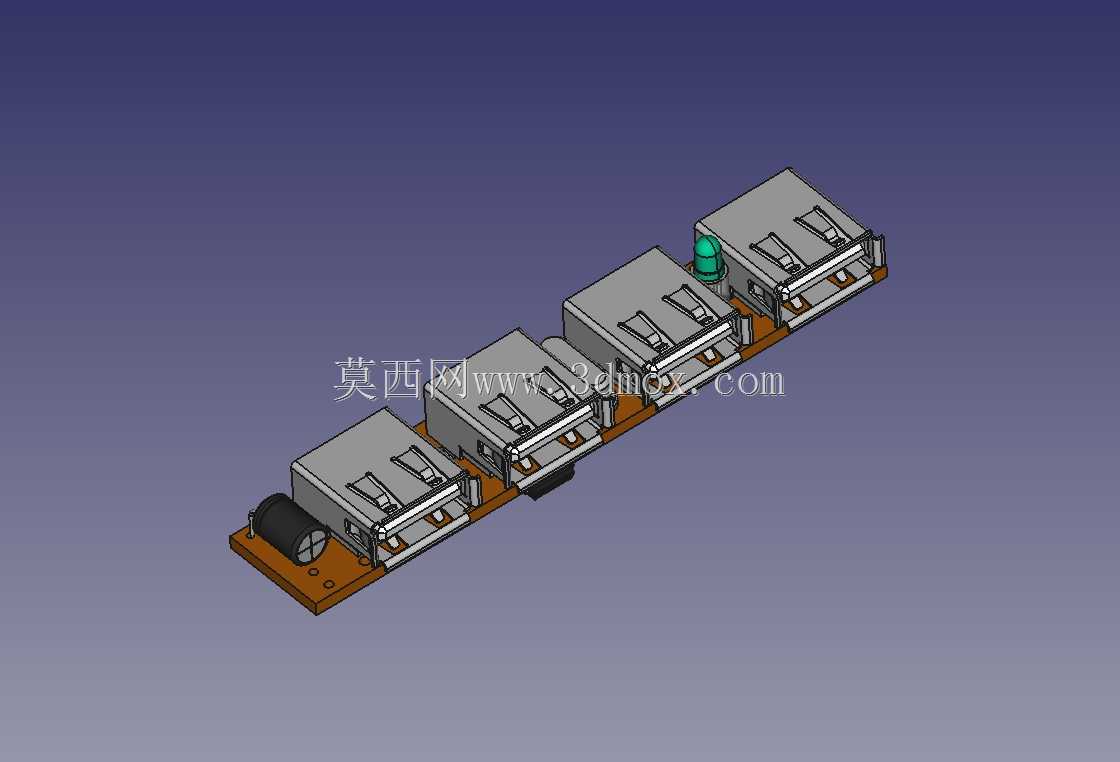

这款四端口USB2.0微型集线线路板，主要面向桌面外设扩展、嵌入式设备外接端口拓展、小型工控装置外接接口补充等场景使用，能够在不占用设备主板过多空间的前提下，实现单路USB上行通道扩展为四路下行USB2.0接口的功能，满足多类低速USB外设同时接入的使用需求。从实际使用场景来看，这类微型集线模块常被集成在桌面小型扩展坞、工控机柜内置扩展模块、便携外设转接装置内部，不需要额外设置独立外壳，可直接通过板载定位孔固定在设备壳体的安装柱上，适配厚度较薄的紧凑型设备内部安装空间。设计过程中优先考虑了接口排布的合理性，四个USB-A母座沿PCB长边方向等距排布，相邻接口之间预留了足够的插拔操作空间，避免相邻端口同时插入U盘、加密狗等体积偏大的USB设备时出现干涉问题。板载的输入接口设置在PCB一端，与四个输出接口处于同一排布轴线上，方便内部走线时统一规划线缆走向，减少线缆弯折带来的空间占用。PCB板边缘预留了两个对称的定位安装孔，安装孔位置避开了板上走线与元件焊盘，可通过M2规格的螺丝直接固定在设备内部的安装柱上，不需要额外设计固定支架，能够有效降低配套设备的结构设计复杂度。板上还设置了状态指示元件，在设备正常供电、数据传输时可给出直观的状态反馈，方便调试阶段快速判断模块工作状态。元件选型上全部采用表贴工艺元件，除USB接口与指示元件外，其余元件高度均控制在较低范围内，整体模块装配完成后的最大厚度不超过USB母座的自身高度，能够适配厚度10mm以内的超薄壳体安装需求。接口的引脚焊盘做了加大处理，能够承受多次插拔带来的应力冲击，避免长期使用后出现焊盘脱落、接口松动的问题。PCB走线严格遵循USB2.0信号的差分走线规则，保证信号传输的稳定性，避免多端口同时工作时出现信号干扰、传输速率下降的问题。从安装边界来看，整个PCB板的外形为规则长条形，板边没有突出的异形结构，在设备内部预留对应长宽的矩形安装空间即可完成装配，不需要针对板型做额外的避让结构设计，能够大幅缩短配套设备的结构开发周期。这类集成式集线PCB模块不需要额外做结构防护，直接嵌入设备壳体内部即可使用，相比带独立外壳的成品集线器，能够节省更多的设备内部空间，同时降低整体物料成本，适合批量集成到各类需要扩展USB接口的电子设备、小型工控装置当中。
