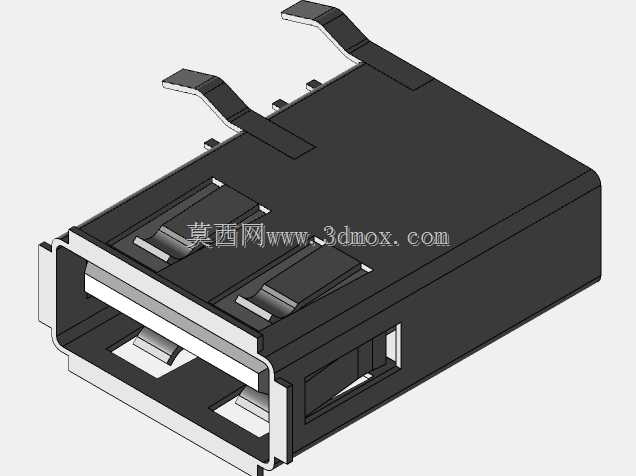

USB2.0Type-A4位通孔插座连接器结构

在消费电子、工业控制设备的板端互连场景中，USB Type-A接口是应用覆盖范围极广的板载互连部件，这款4位通孔结构的USB2.0插座，主要承担主机端与外设间的电源供给、差分信号传输功能，适配键盘、鼠标、U盘、数据采集模块等绝大多数USB2.0规范外设的插接需求。从实际安装场景来看，该款插座采用通孔回流焊接工艺适配常规1.6mm厚度PCB板，安装引脚伸出板底的长度控制在1.2mm-1.5mm区间，既能够保证焊锡充分浸润形成可靠焊点，又不会因引脚过长占用PCB背面的布线空间，插座本体在PCB板面的投影边界为长14mm、宽6.5mm，接口端面突出板边的尺寸为3.2mm，刚好匹配设备外壳上标准USB开口的让位尺寸，不会出现接口凹陷或者外凸过长影响外壳装配的问题。设计过程中重点考量了长期插拔的结构可靠性，接口内部的4根接触弹片采用高弹性铜合金基材，表面做镀金处理降低接触电阻，弹片的预压行程设计为0.3mm，公头插入后接触正压力保持在1.2N-1.8N区间，既能够保证1500次以上插拔循环后接触电阻仍符合规范要求，又不会出现插拔力过大导致用户操作手感生涩的问题。插座两侧的弯角固定脚是结构强度设计的核心，这两个固定脚在焊接后能够将插座本体与PCB板形成刚性连接，抵消公头插拔过程中产生的侧向力矩，避免长期使用后接口内部焊盘脱落、弹片移位导致的接触不良问题。外壳采用不锈钢冲压折弯成型，拼缝处做卡扣咬合结构，不需要额外焊接工序就能够形成完整的屏蔽腔体，既可以阻挡外部电磁干扰对内部差分信号的影响，也能够避免内部信号向外辐射干扰板上其他敏感电路。接口内部的胶芯采用耐高温LCP材质注塑成型，能够承受260摄氏度的回流焊高温不会出现变形，胶芯上的弹片定位槽公差控制在±0.05mm以内，保证公头插入时每根弹片都能够与公头触点精准对位，不会出现针脚偏移导致的短路或者信号中断问题。在工业场景应用时，该款插座的工作温度覆盖-50℃到85℃区间，能够适应户外工控设备、车载外围模块等宽温环境下的使用需求，胶芯与金属外壳的配合处做了防呆限位设计，公头反插时无法进入接口内部，避免暴力插接损坏内部接触弹片。
