木质箱体书架式有源音箱结构设计

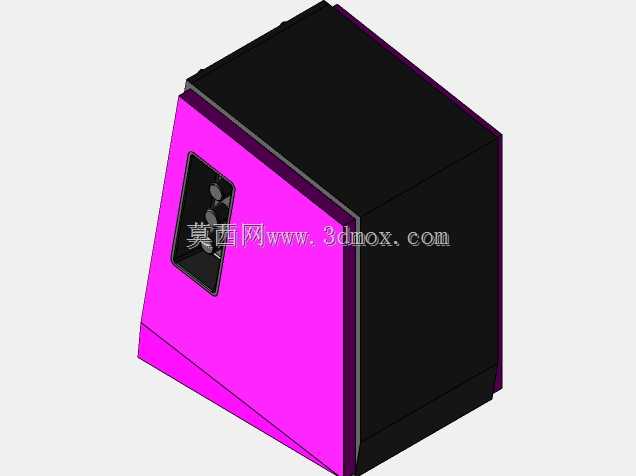

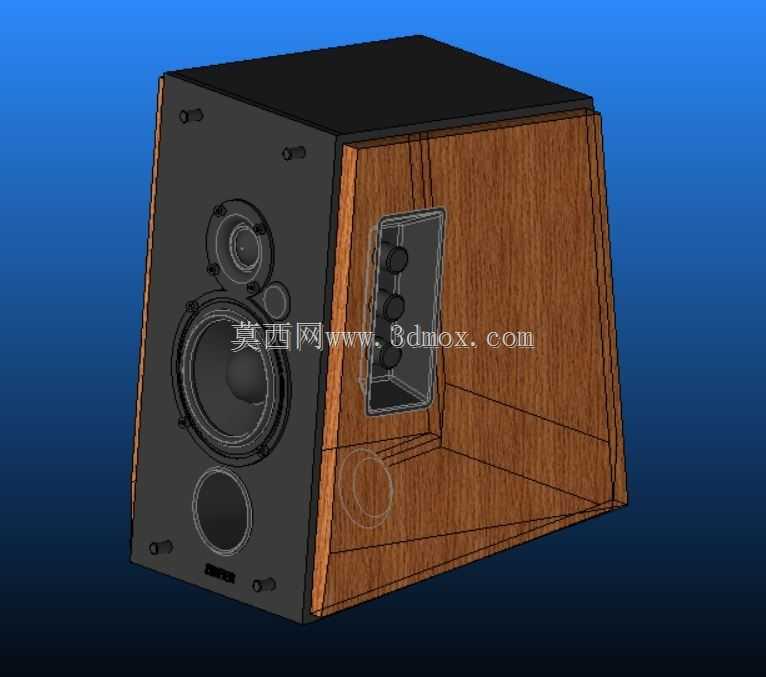

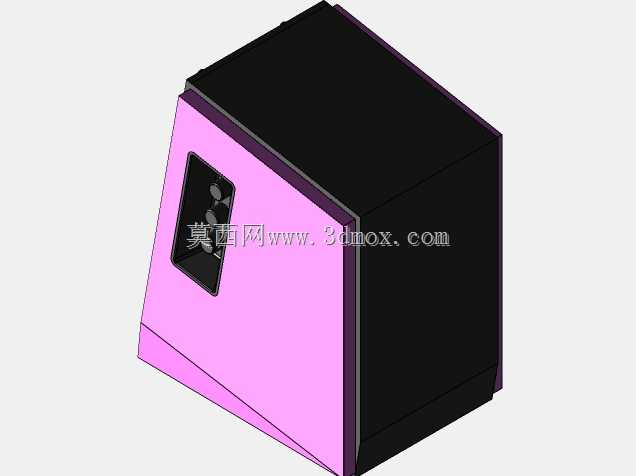

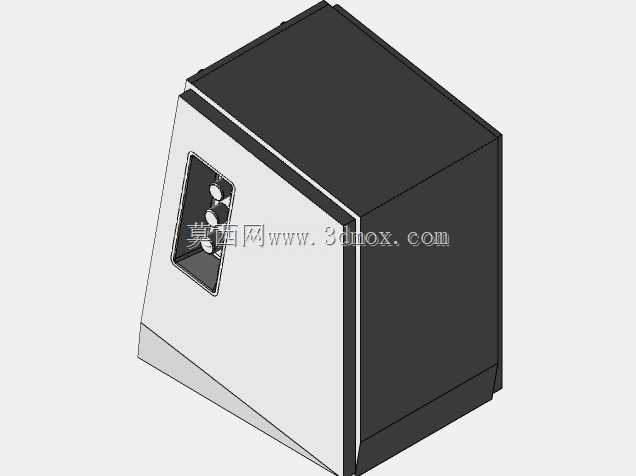

这款书架式音箱的结构设计，首先围绕近场听音场景的使用需求展开，日常可放置于桌面、书架层板，适配桌面影音、近场音乐回放的使用场景，箱体采用倾斜前障板设计，能够让扬声器发声轴线精准对准人耳听音高度，减少桌面反射带来的声染色问题。从功能布局来看，前障板集成了高音单元、中低音单元与倒相孔，高音单元采用球顶结构安装位，中低音单元采用沉孔安装设计，保证单元安装后与障板表面齐平，减少声波衍射；倒相孔设置于前障板下方，能够降低低频气流噪声，同时避免贴墙摆放时倒相孔被遮挡影响低频输出。箱体侧面设置了调节旋钮安装腔，集成音量、高低音调节的控件安装位，腔体做了内凹处理，既保证旋钮突出高度适合操作，又不会额外增加箱体整体宽度，适配紧凑的桌面摆放空间。箱体结构采用MDF板材拼接设计，木纹外观的侧板与黑色前障板形成视觉区分，内部预留了分频器安装空间与走线槽位，边角处做了加强筋设计，减少大音量下的箱体谐振。安装边界方面，箱体底部预留了防滑脚垫安装位，脚垫高度设置为5mm，既能够隔绝桌面振动传递，又不会让箱体整体高度过高；背部预留了音频输入接口与电源接口的安装开孔，开孔位置做了沉台处理，保证接口安装后与背板齐平，不会突出影响贴墙摆放。设计过程中针对单元安装的同心度做了公差控制，扬声器安装孔的位置度公差控制在0.1mm以内，保证单元安装后不会出现偏心导致的声像偏移；倒相孔的长度与内径经过声学匹配，能够拓展低频下潜深度，同时避免倒相管气流产生异音。箱体内部的边角处做了圆弧过渡处理，减少内部驻波的产生，前障板与侧板的连接采用榫卯加胶接的结构形式，提升整体结构刚性，避免长期使用出现接缝开裂的问题。侧面的调节旋钮腔体与主箱体之间做了密封隔离，避免旋钮处的缝隙产生漏声影响声学性能，旋钮的安装轴孔做了同轴度控制，保证旋钮转动顺畅无卡滞。
