紧凑型水冷板式换热装置结构设计

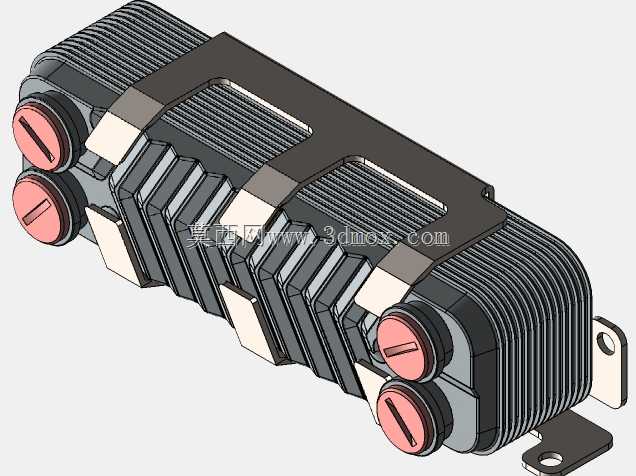

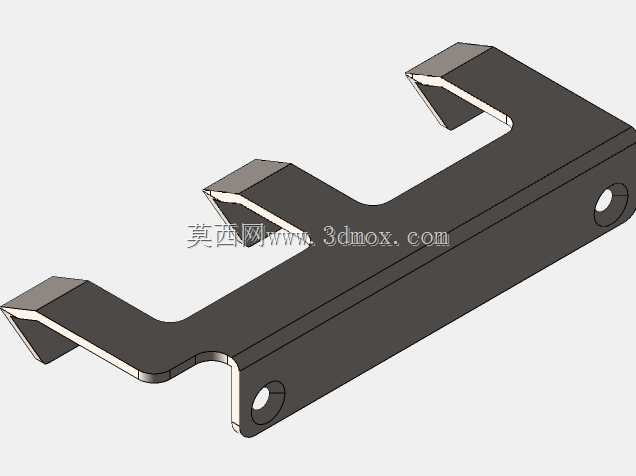

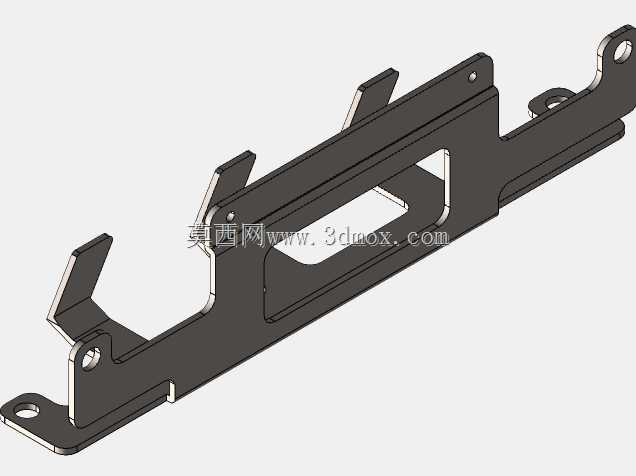

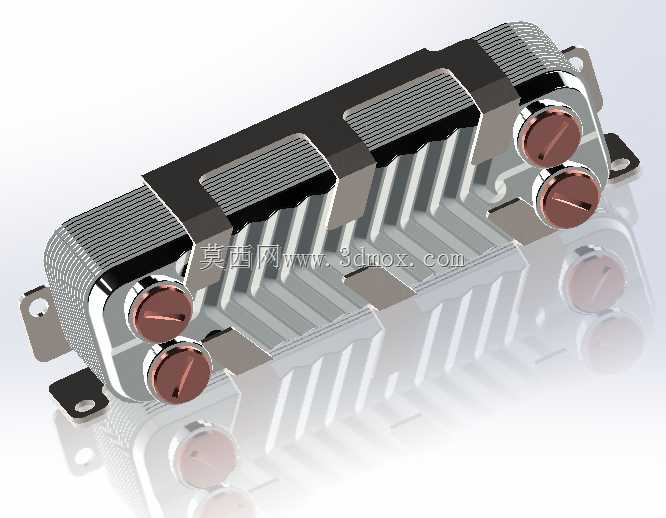

这款紧凑型板式换热结构，主要面向小空间液冷散热场景设计，常见于PC分体水冷回路、小型工业电子设备液冷系统、激光模组温控回路这类对安装空间有严格限制的换热工况，核心作用是实现两种流体间的高效热量传递，将发热端带出的高温冷却液热量快速置换到另一侧冷源回路中，维持被控温对象的工作温度稳定。从结构设计逻辑来看，该产品采用叠片式板束结构，相邻板片间形成交替排布的冷热流道，板片表面压制的细密波纹结构一方面可以提升板片整体结构刚度，耐受更高的回路工作压力，另一方面可以在流体流经时形成局部湍流，破坏层流边界层，大幅提升换热效率，相比同换热功率的管壳式换热结构，体积能够压缩60%以上，非常适合空间局促的安装场景。产品的接口采用同侧集中布置方案，四个流体接口分两组排布在装置同一端，分别对应冷热流体的进出通路，这种布局能够大幅简化外接管路的排布难度，减少管路弯折带来的流阻损失，接口处采用端面密封结构，配合旋钮式快装接头结构，安装时无需额外工具即可完成管路对接，密封可靠性能够满足常规民用及工业低压液冷回路的使用要求。安装边界方面，装置本体两侧延伸出带安装孔的固定支耳，支耳的安装孔位经过同轴度公差匹配设计，可直接通过螺栓固定在设备机箱内壁或者安装支架上，安装时不需要额外设计转接固定件，整体安装后突出安装面的厚度控制在极小范围内，不会和周边其他元器件产生空间干涉。流道设计上采用了等截面对流排布，冷热流体在相邻板片间呈逆向流动状态，能够最大化对数平均温差，提升换热效率的同时，尽可能降低流体流经换热单元的压力损失，减少循环泵的工作负载。板片边缘采用整体压合密封结构，无额外焊接焊缝，既降低了加工制造的工艺难度，也避免了焊缝位置长期受流体腐蚀出现渗漏的风险，外壳的防护结构采用分段式包覆设计，既可以保护内部板束不受外力磕碰变形，也能减少外部环境温度对换热过程的干扰，维持换热效率的稳定性。
