联想P500台式工作站机箱结构三维建模

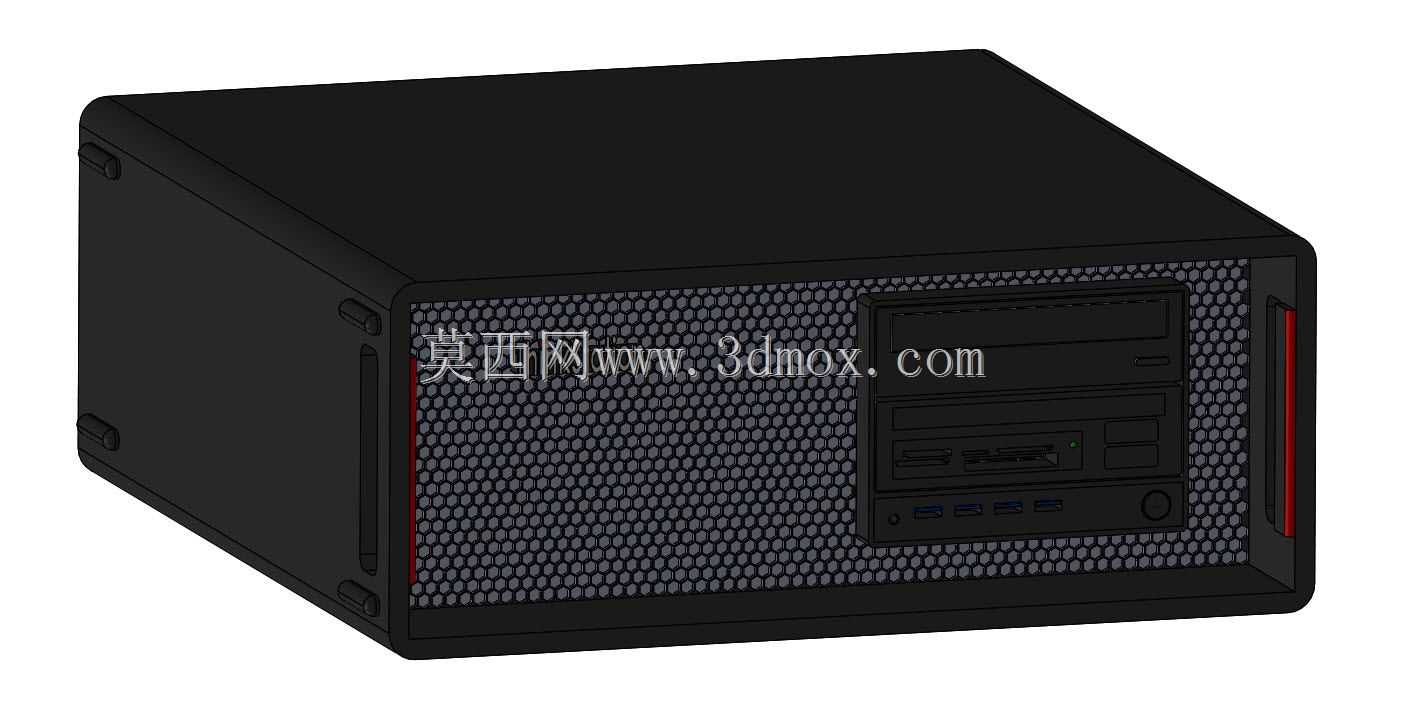

这款台式工作站机箱的三维建模，完全围绕实际装机场景的尺寸边界展开，建模过程中优先还原了机箱前后面板的接口布局、内部硬件安装位的空间预留，以及钣金折弯处的工艺圆角细节。从工业设计落地的角度看，这类工作站机箱多用于工业设计工作室、机械研发部门的SolidWorks等三维软件运行场景，建模时需要兼顾硬件兼容性与结构强度，前面板的蜂窝通风孔阵列做了等距排布，既保证进风面积覆盖CPU与显卡的进风区域，又不会因为开孔过大降低前面板的抗形变能力。机箱两侧的红色装饰条做了内嵌式卡槽设计，建模时还原了卡扣的配合间隙，实际生产中这个结构不需要额外螺丝固定，装配时直接卡入侧板的预留槽位即可，能减少装配工序的耗时。前面板的光驱位、前置USB与音频接口做了精准的位置对齐，建模时预留了接口模块的安装公差，避免实际装配时出现接口错位无法插接的问题。机箱的主板安装位做了凸起的铜柱定位点建模，对应ATX主板的标准安装孔位，电源安装位设置在机箱后部下方，建模时预留了标准ATX电源的安装空间，同时在电源位周边做了通风间隙的预留，保证电源散热风道不被遮挡。硬盘安装位分布在机箱前部内侧，建模时还原了3.5寸机械硬盘与2.5寸固态硬盘的通用安装架结构，安装架的卡扣位置做了细节还原，不需要额外工具即可完成硬盘的拆装。机箱侧板的开合结构做了抽拉式导轨建模，导轨的配合间隙控制在合理范围，既保证抽拉顺畅不会卡滞，又不会因为间隙过大出现侧板晃动的问题。从结构强度角度看，机箱的边角处做了折弯加强筋设计，建模时还原了钣金折弯的工艺参数，避免实际生产中折弯处出现开裂或者形变超差的问题。整个建模过程严格遵循实际钣金加工的工艺要求，所有开孔、折弯、卡扣结构都对应实际量产的工艺可行性，没有出现无法落地的理想化结构，对于需要做工作站机箱改装、硬件布局验证、钣金结构设计参考的从业者来说，这个模型可以直接用于尺寸校验、装配干涉检查，也可以作为同类电子设备机箱结构设计的参考蓝本，建模时还原的尺寸边界完全符合实际产品的安装要求，不需要额外调整比例即可用于工程场景的验证工作。
