1吨级手动心轴压力机结构设计

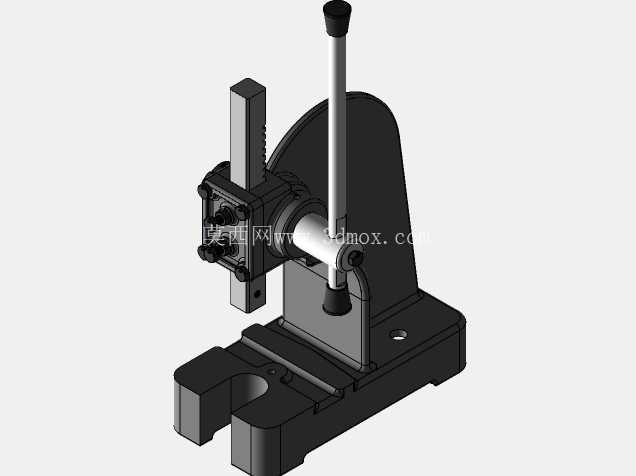

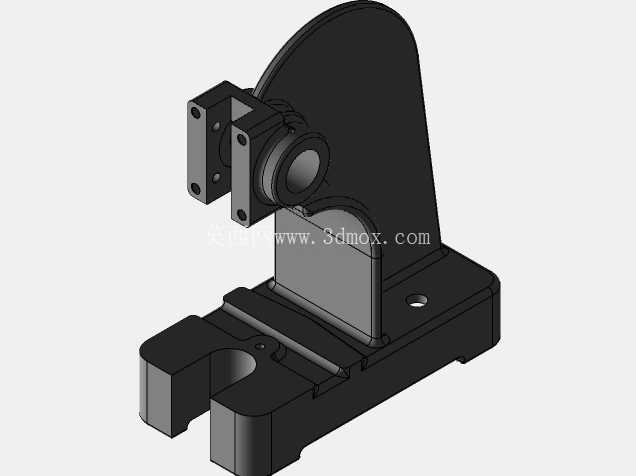

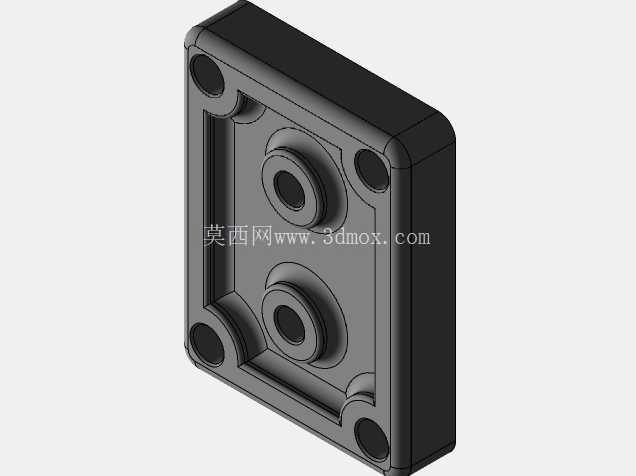

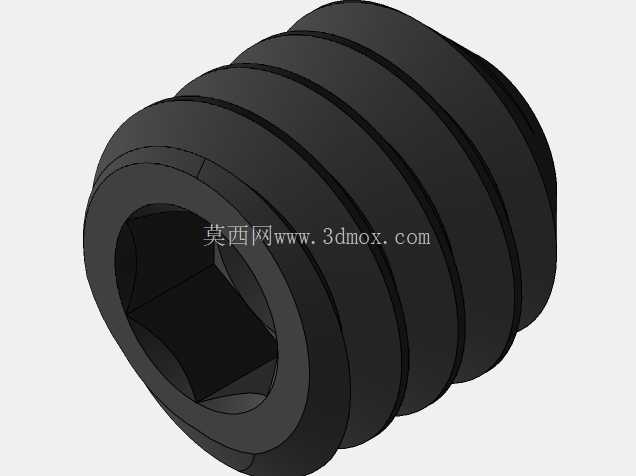

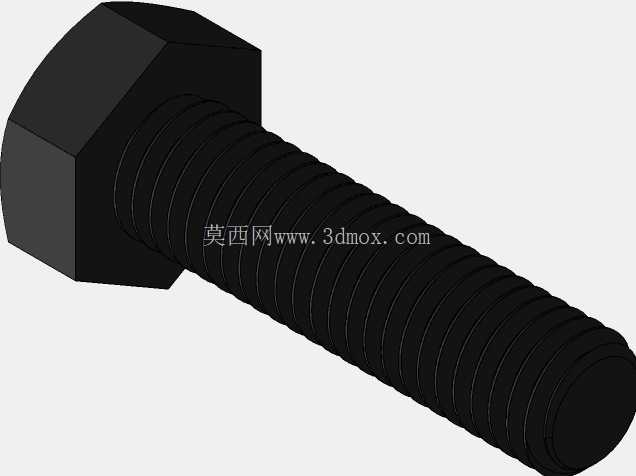

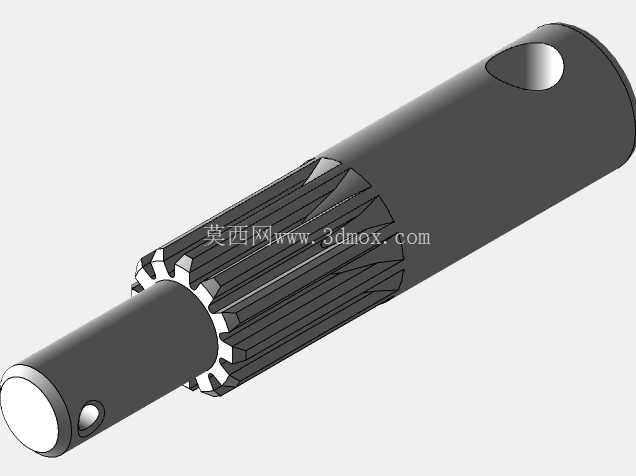

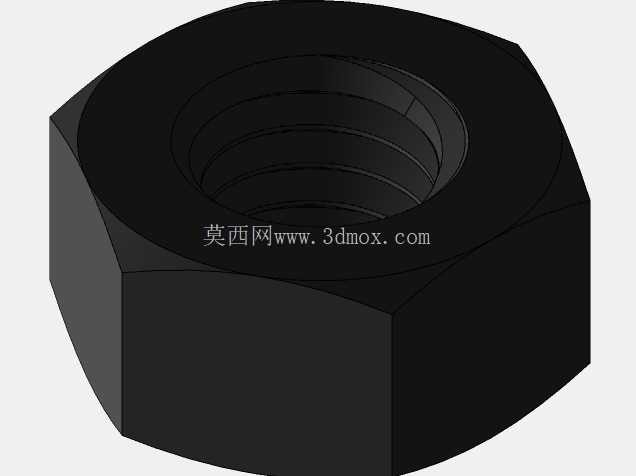

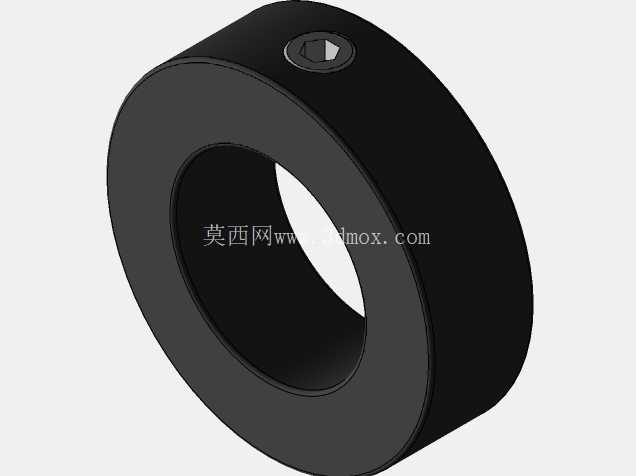

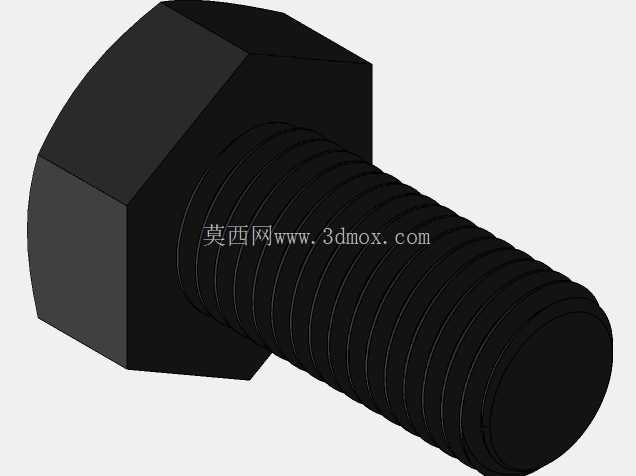

这款手动心轴压力机额定输出压力可达1吨，属于小型台式手动施压设备，在小批量零部件加工、维修车间、工装调试工位中应用十分广泛，日常可完成小型零件压装、薄料冲裁、轴承压入、销钉铆接、工件校直等多类工序，不需要外接气源或电源，放置在工作台面上即可使用，对场地配套条件要求极低，适合无动力配套的零散加工场景、实验室试制工位以及维修班组日常作业使用。从结构设计来看，设备采用立式悬臂布局，底座为整体式铸铁结构，预留了U型开口的工件放置槽，可容纳带凸台、带伸出轴类的工件放置，避免压装过程中工件与底座发生干涉，底座上加工有安装孔位，可通过螺栓将整机固定在工作台面，防止大压力作业时设备出现偏移。施压核心采用齿轮齿条传动结构，长操作杆通过齿轮副带动竖直心轴做上下直线运动，相比传统螺杆式手压机，齿轮齿条传动的回程速度更快，操作行程更长，作业效率更高；心轴与机身立板之间设置有导向套，保证心轴上下运动的直线度，避免压装过程中出现偏载，保障施压位置精度。操作杆末端设置有防滑握柄，符合人体操作施力角度，操作人员站在设备正前方即可通过扳动操作杆完成施压动作，杠杆比经过匹配设计，输出1吨压力时操作人员的施力处于合理区间，不会出现操作费力的情况。机身立板采用加厚结构设计，承受压装反力时变形量控制在极小范围内，保证长期使用的结构稳定性，立板与底座之间通过定位销与螺栓紧固连接，装配时可保证导向心轴与底座工作面的垂直度，避免压装时出现侧向力损伤工件或设备。从安装边界来看，整机底座占地面积较小，放置在常规钳工台面上即可使用，整机高度适配成年人站立操作的舒适高度，不需要额外搭建安装机架；心轴的最大行程可覆盖多数小型零件的压装需求，喉深尺寸经过优化，可放置宽度在喉深范围内的中小型工件，满足常规小尺寸零件的加工需求。在实际使用场景中，这类手动压力机常被用于电子零部件的引脚压装、小型五金件的铆接、机械设备维修时的轴承拆装、小型冲压件的试制冲裁，相比大型气动或液压压力机，它没有能耗、没有管路布线需求，移动方便，作业时无噪音，适合小批量、多频次的零散施压作业。建模过程中对齿轮齿条的啮合轮廓做了近似还原，导向副、连接紧固件、操作组件的结构都按照实际设备的装配关系做了还原，可作为手动压力机结构设计参考、小型工装选型参考，也可用于教学场景中手动施压设备的结构演示，帮助设计人员理解齿轮齿条式手动压力机的传力路径、结构布局以及各部件的功能配合关系。在设计这类小型手动压力机时，核心需要考量的是机身的刚性、传动副的强度、操作的便利性以及施压的对中性，这款设备的结构在这些方面都做了对应的优化，比如底座的U型槽设计兼顾了工件避让与底座刚性，长操作杆的杠杆比匹配了1吨输出力下的操作舒适度，导向套的长度设计保证了心轴运动的稳定性，各连接部位的紧固件选型都匹配额定压力下的载荷需求，避免长期使用出现结构松动或变形。
