三风扇风冷GTX980显卡散热结构设计

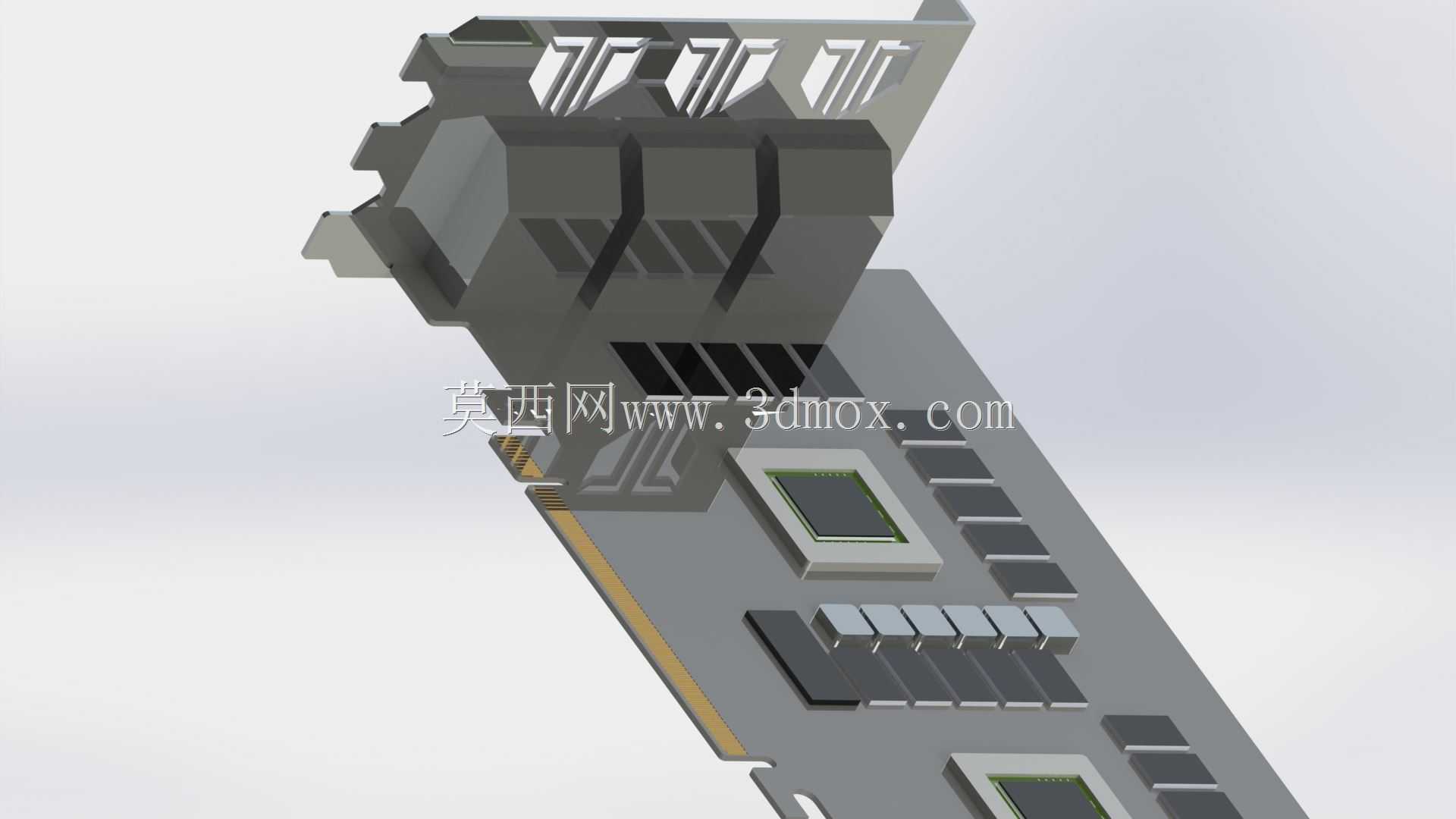

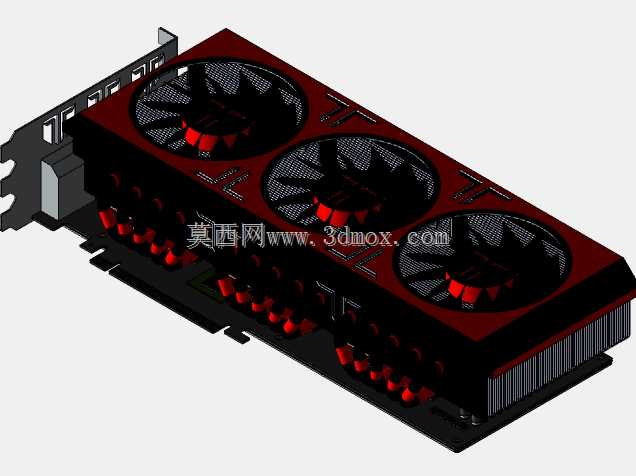

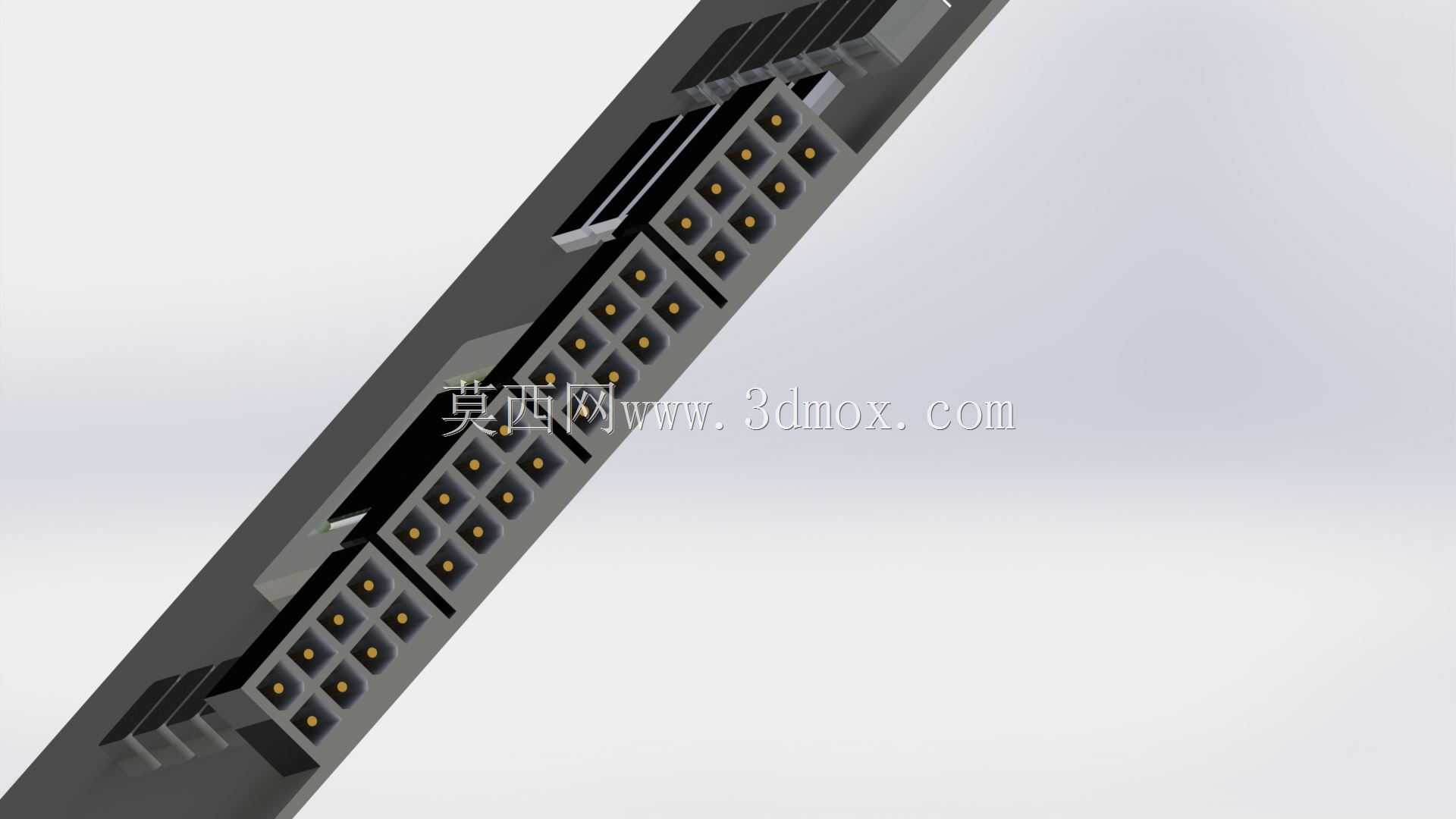

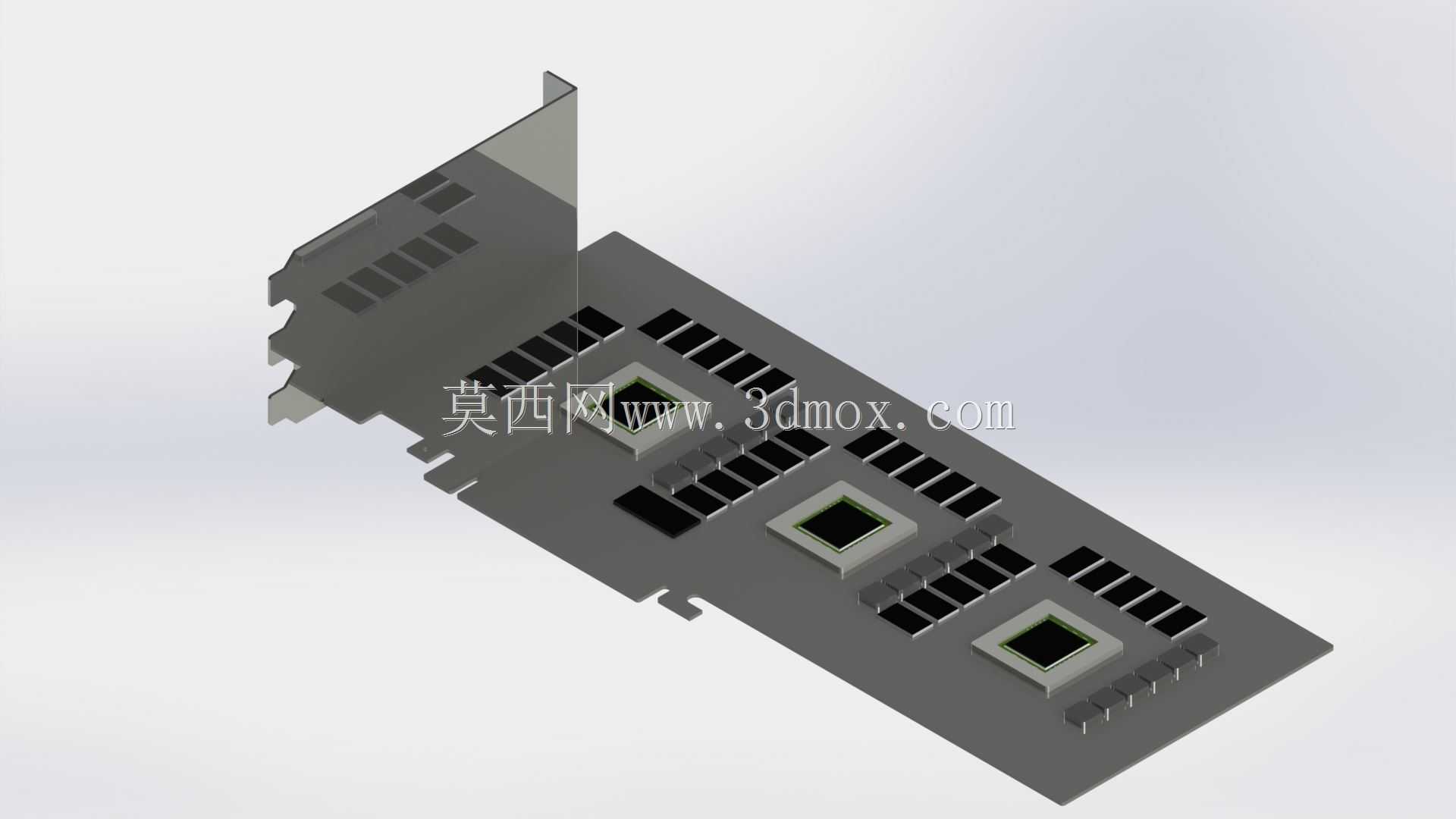

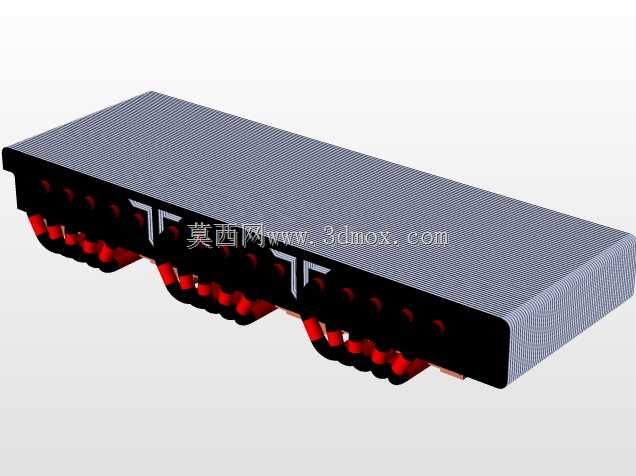

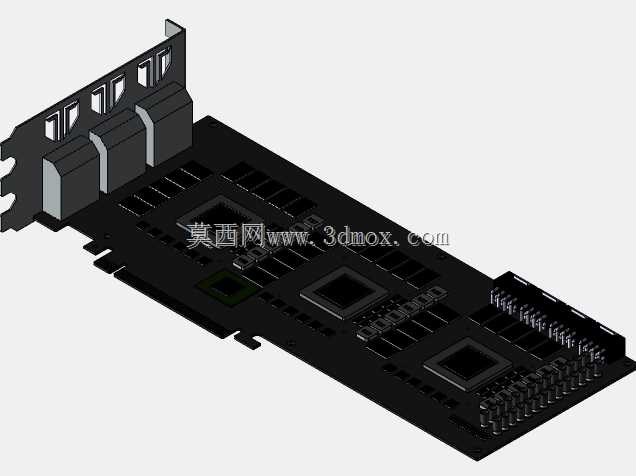

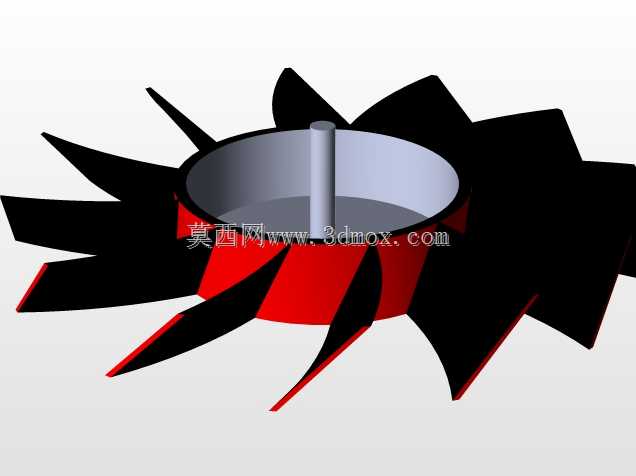

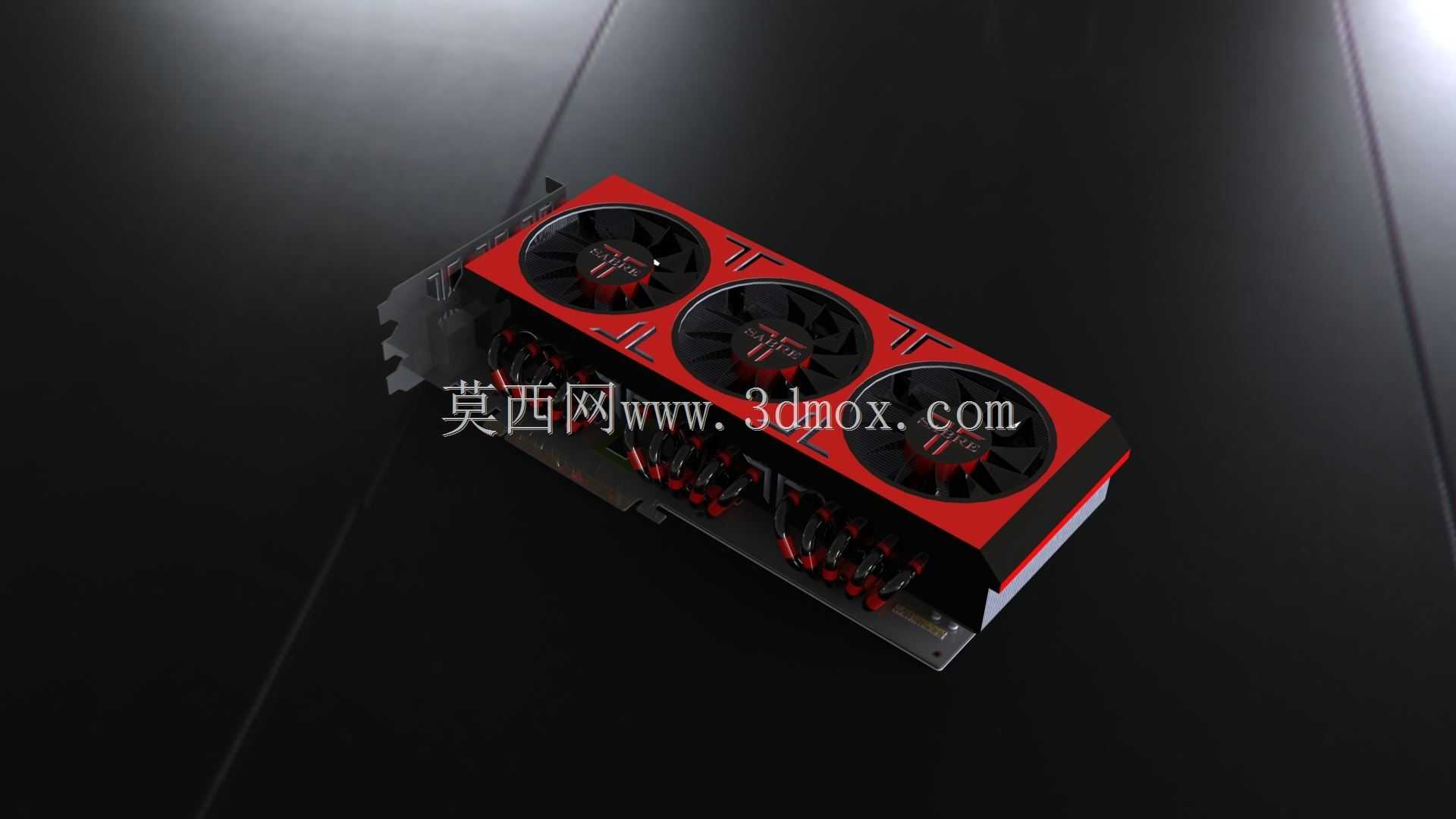

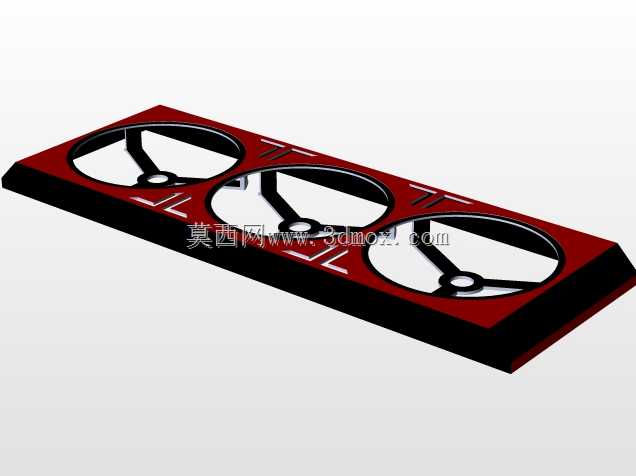

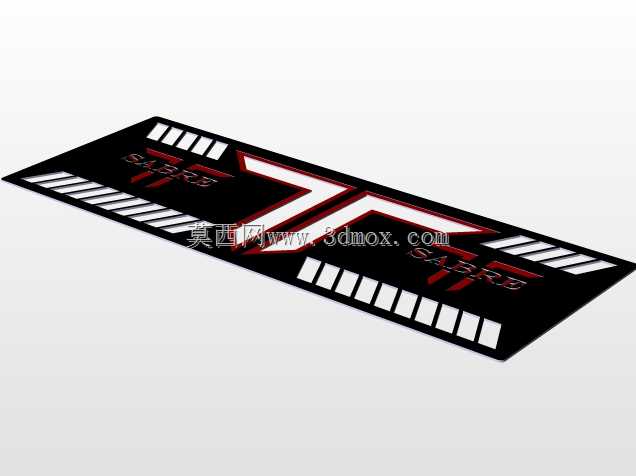

这款三风扇风冷显卡散热结构，主要面向桌面级高性能图形计算场景，可覆盖游戏渲染、三维建模实时预览、工程仿真运算等GPU高负载工况的散热需求，适配单PCB搭载三颗GTX980图形核心的特殊板型设计。从实际装机的适配边界来看，整体结构沿PCB长度方向延伸，宽度方向预留了标准PCIe插槽的安装间隙，厚度控制在三槽位范围内，可兼容主流ATX、E-ATX机箱的显卡安装位，不会与相邻的PCIe扩展卡、内存插槽产生结构干涉。散热功能设计上，采用三颗轴流风扇直吹鳍片阵列的布局，风扇扇叶做了动平衡优化，可在不同转速区间维持稳定的风压输出，避免高转速下出现异常振动。鳍片采用穿fin工艺与热管结合，热管直接贴合三颗GPU核心的表面，核心接触区域做了镜面铣平处理，降低接触热阻，可将三颗核心满负载运行时产生的热量快速传导至整个鳍片阵列，再通过风扇形成的定向气流将热量排出机箱内部。设计思路上，没有采用公版显卡的涡轮侧吹结构，而是选择开放式直吹方案，核心考量是多核心布局下的热密度分布问题，三颗核心沿PCB长度方向排布，每颗核心对应一组独立的热管导热路径，避免单根热管承载多核心热量导致的导热效率衰减，同时风扇的进风区域直接对应机箱内部的冷量通道，可利用机箱前进风的低温空气提升换热效率。结构细节上，散热外壳采用红黑撞色的硬质塑料材质，既起到风道导流的作用，也对内部鳍片、热管形成防护，避免装机过程中磕碰导致鳍片变形、热管移位；PCB板上的供电元件、显存颗粒区域也对应设置了独立的散热贴接触位，可同步带走供电模块与显存的工作热量，避免局部高温导致的元件降频。安装固定点位完全对应PCB上的标准孔位，不需要额外修改板型即可完成装配，风扇供电接口采用标准的4pin PWM接口，可接入主板或显卡自带的风扇控制引脚，实现根据核心温度自动调节转速的功能，平衡散热性能与运行噪音。
