反射式红外避障检测传感模块结构设计

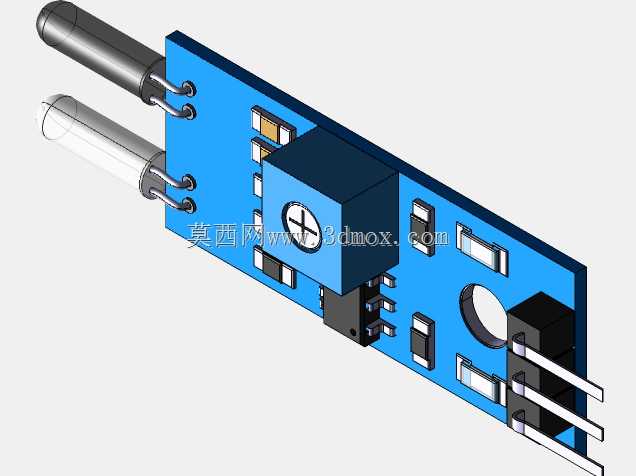

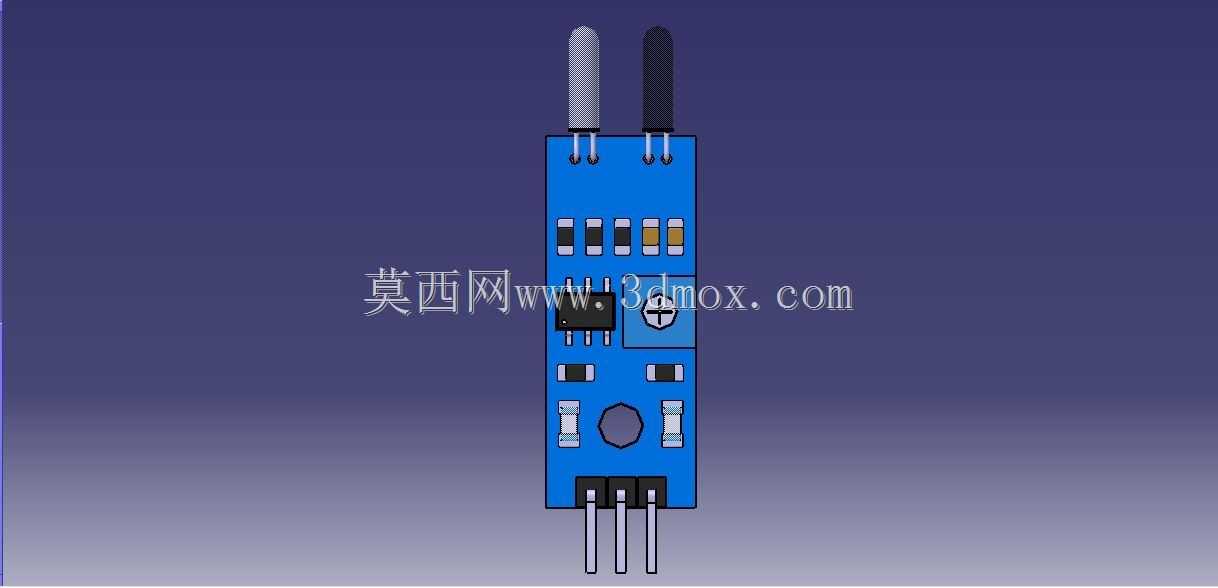

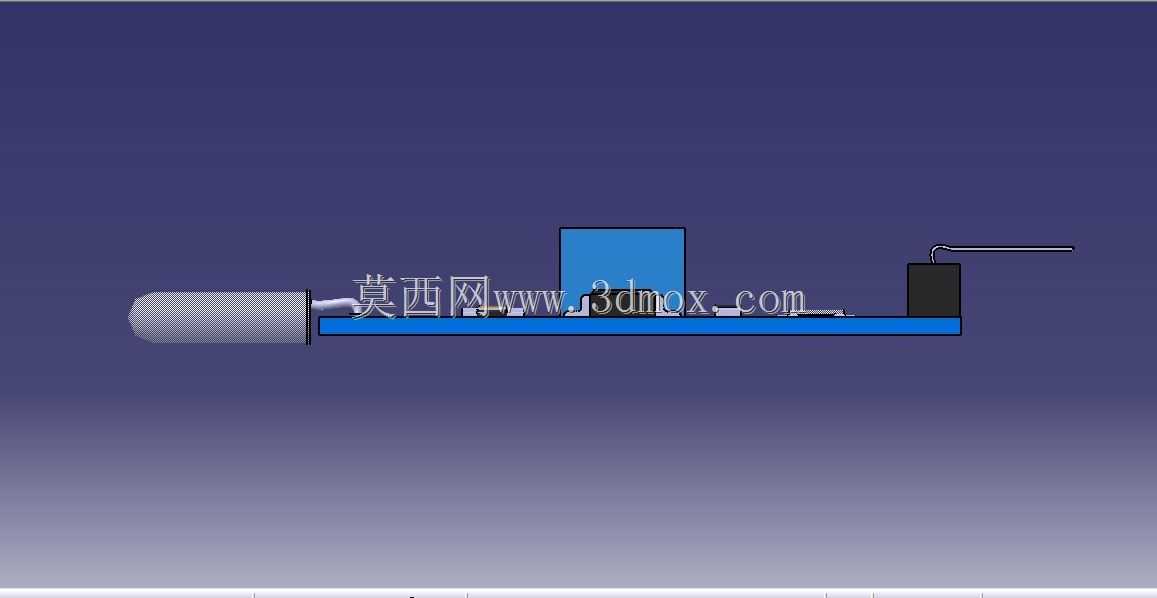

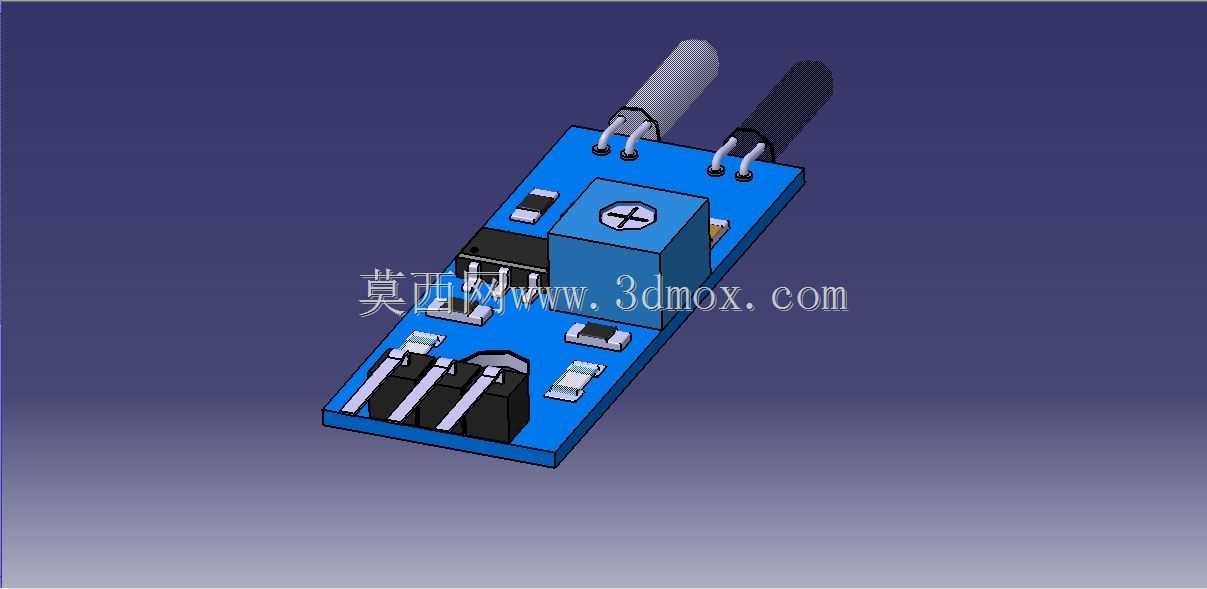

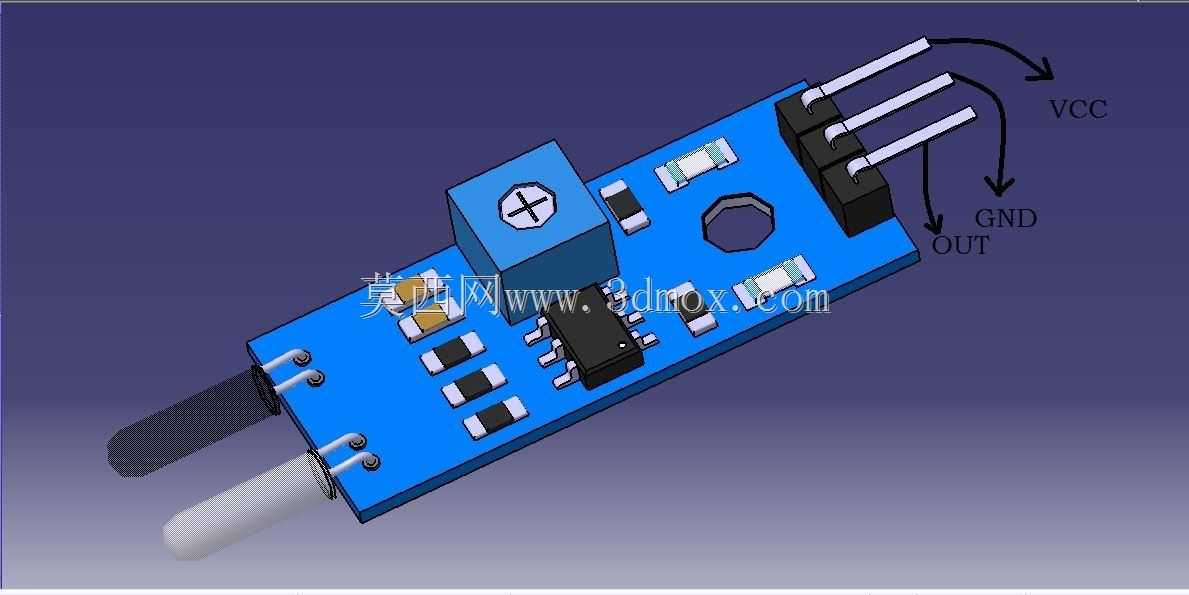

日常做非标自动化设备的工位物料到位检测、小型AGV的近距离避障、创客类智能小车的路径识别时，这类反射式红外传感模块是选型清单里的常客，相比超声检测模块，它的响应速度更快，近距离检测盲区更小，针对深色、哑光材质的到位触发稳定性更适配产线的快节拍运行需求。从结构设计层面看，整个模块采用FR-4环氧玻纤板作为承载基底，板载集成了红外发射管、接收管、信号调理电位器、贴片阻容元件与输出排针，所有元器件的布局严格遵循信号流向排布，发射与接收端置于板体前端，减少信号传输路径上的干扰，电位器设置在板体中部偏侧位置，方便现场调试时用螺丝刀调整检测距离阈值，不会被周边安装结构遮挡操作空间。输出端采用2.54mm间距的直插排针，定义分别为电源正、接地、信号输出，适配市面上通用的杜邦线连接与标准传感器底座安装，不需要额外定制转接件，能大幅缩短现场接线的调试周期。安装边界上，板体预留了两个对称的M3螺丝安装孔，孔位间距适配通用的传感器安装铝槽，安装时不需要额外做打孔加工，板体整体厚度控制在1.2mm，加上直插元件后的最高凸起高度不超过12mm，在狭小的设备内部安装时不会和周边的传动结构、走线槽产生干涉。设计时特意将发射与接收管的探出长度做了匹配，保证红外发射的圆锥波束能完整覆盖接收端的有效检测角度，避免出现近距检测的信号死区，板载的电位器可以通过调整分压比改变接收回路的触发阈值，检测距离范围可覆盖2cm到30cm的常用区间，能适配不同反射率材质的检测需求，比如检测黑色橡胶物料时可以调高灵敏度，检测高反光金属件时适当调低阈值避免误触发。实际应用中这类模块常被安装在输送线的侧边做物料到位检测，触发信号直接接入PLC的输入点，不需要额外加信号转换电路，也可以装在移动机器人的底盘周边做近距离障碍物检测，配合超声传感器实现远近距的检测覆盖，弥补超声模块在10cm以内的检测盲区。建模过程中所有元件的封装尺寸都按照实物的实际公差做了匹配，排针的伸出长度、电位器的调节槽深度、安装孔的沉边尺寸都做了还原，方便设计人员直接把模型导入装配体做干涉检查，不需要反复核对实物样品的尺寸参数，能有效减少设备组装阶段出现的结构干涉问题。
