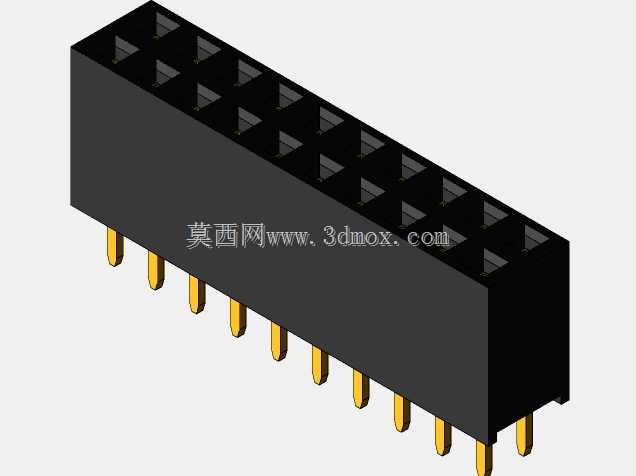

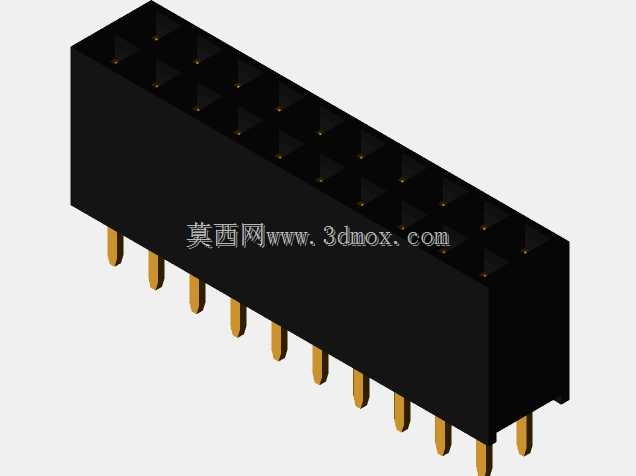

2x10排2.54mm节距直插内螺纹排母

在消费电子、工业控制板卡、嵌入式开发板的板间互联场景中，这类双排直插排母是极为常用的互联元件，主要承担两块PCB板之间的信号与小电流电力传输功能，相比普通排针排母，带内螺纹收割台的结构可以在插合后通过螺丝锁紧，避免设备在振动工况下出现接插件松脱、接触不良的问题，尤其适合轨道交通、工业自动化设备这类存在持续振动的使用场景。设计这款元件时，首先要匹配行业通用的2.54mm标准排针节距，确保和市面上同规格排针完全兼容，双排20Pin的引脚配置可以覆盖多数低速信号传输、IO口扩展的连接需求，不需要额外定制接插件就能完成常规板卡对接。外形尺寸上，元件总长度25.9mm，宽度5mm，本体高度8.5mm，直插引脚长度适配常规1.6mm厚度PCB的波峰焊工艺，引脚直径匹配标准0.8mm过孔，焊接时不需要额外调整钢网开孔参数，能直接适配现有SMT与波峰焊产线的加工流程。安装边界方面，排母本体两侧的内螺纹安装柱位置和引脚保持安全绝缘距离，锁紧螺丝采用M2规格，锁紧时不会触碰到相邻引脚造成短路，PCB布局时只需要在排母两端预留对应螺丝过孔的位置，不需要额外预留过大的避让空间，能有效节省板卡的布局面积。结构设计上，排母的塑胶本体采用耐高温工程塑料材质，能承受波峰焊时的高温冲击不会出现变形、引脚偏移的问题，内部接触端子采用铜合金镀金工艺，保证多次插拔后依然保持稳定的接触电阻，避免信号传输出现衰减。实际选型时需要注意，这款排母为直插立式安装，不适用弯插的板侧连接场景，引脚间距严格遵循2.54mm标准，不能和1.27mm、2.0mm节距的排针对接，安装时锁紧螺丝的扭矩不能超过0.2N·m，避免塑胶本体出现开裂损坏。在三维建模过程中，需要准确还原每个引脚的位置度公差，确保引脚间距的误差控制在±0.1mm以内，同时还原内螺纹孔的实际牙型，方便结构工程师在做板卡堆叠装配时做干涉检查，避免出现安装时螺丝和周边元件碰撞的问题，本体的拔模斜度、引脚的倒角细节也需要准确还原，保证模型导出后可以直接用于结构评审、安装模拟等工作环节。
