大镰刀Shuriken3下压式CPU风冷散热结构

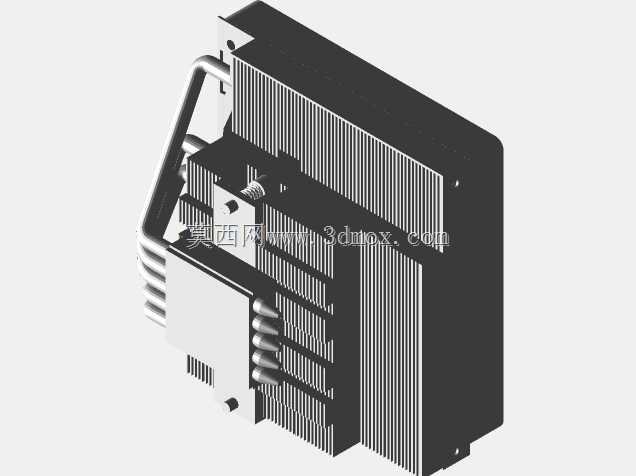

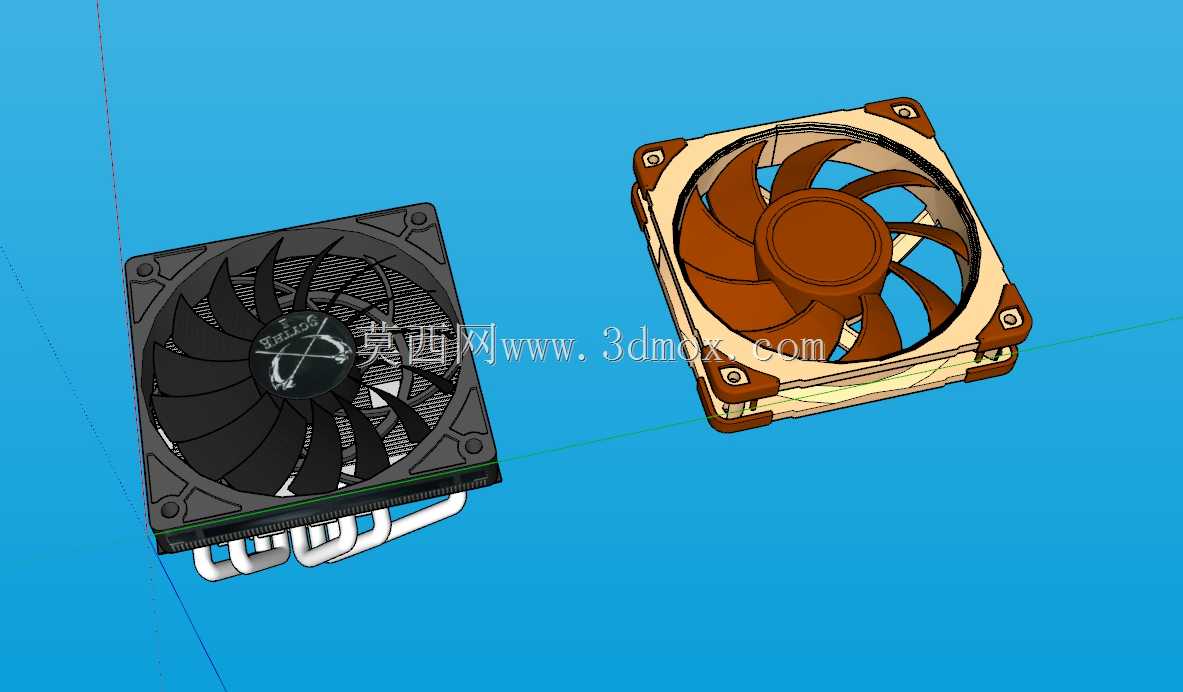

这款下压式CPU风冷散热结构，主要面向ITX紧凑型机箱、薄型HTPC主机这类内部安装空间受限的装机场景，区别于塔式侧吹散热器的竖向出风逻辑，下压式结构可同时覆盖CPU周边的供电模组、内存区域进行辅助散热，适配小机箱内风道紧凑、无多余竖向空间的散热需求。从结构设计来看，整体采用薄型化布局思路，将风扇高度控制在17mm的薄型规格，搭配多根弯折贴合底座的热管，热管直接与CPU上盖接触的底座区域连接，快速将核心产生的热量传导至密集的鳍片阵列，再通过风扇产生的定向气流将热量带走，兼顾薄型尺寸与散热效率。设计过程中针对小机箱的安装边界做了多重适配，鳍片边缘做了圆角收边处理，避免安装时剐蹭机箱内部走线或周边元件，风扇固定位采用包胶减震设计，降低风扇高速运转时的共振传导，减少整机运行的震动噪音。两款不同配色的风扇结构均做了动平衡校准，扇叶采用曲面导流设计，在相同转速下可获得更大的风压，保证气流能够穿透密集鳍片，同时优化扇叶边缘的切风角度，降低气流扰动产生的风噪。散热底座的接触面做了平整度处理，保证与CPU上盖的紧密贴合，减少接触热阻，安装扣具的孔位适配主流的消费级CPU插槽规格，安装时无需额外调整过多结构，扣具的固定压力经过调校，既保证底座与CPU的贴合度，又不会因压力过大损坏CPU基板或PCB。在实际应用中，这类薄型下压散热器不仅可用于桌面级小主机，也可适配嵌入式工业PC、紧凑型工控主机的散热需求，这类设备通常长期处于连续运行状态，对散热结构的可靠性、空间占用率有较高要求，薄型风冷结构无漏液风险，维护成本低，相比水冷方案更适合长期稳定运行的场景。建模过程中还原了风扇的扇叶曲面角度、热管的弯折弧度、鳍片的排布间距，以及固定螺丝的安装位、减震胶钉的卡位结构，可直接用于PC硬件结构适配验证、机箱内部空间干涉检查，也可作为散热方案选型阶段的结构参考，帮助结构设计人员评估小机箱内散热组件的安装空间、气流走向，提前规避元件干涉、风道受阻等设计问题。
