台式机CPU轴流散热风扇结构设计

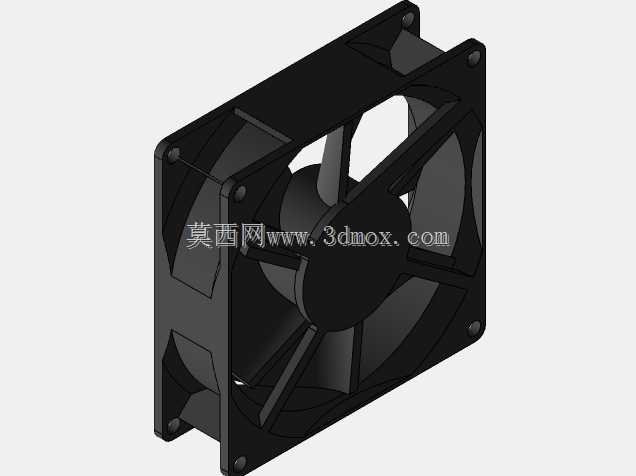

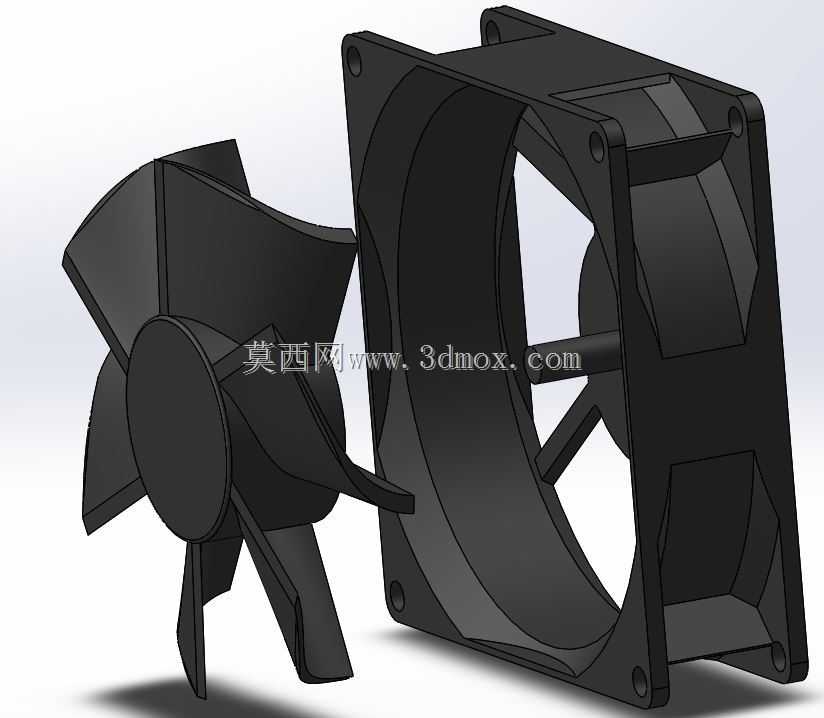

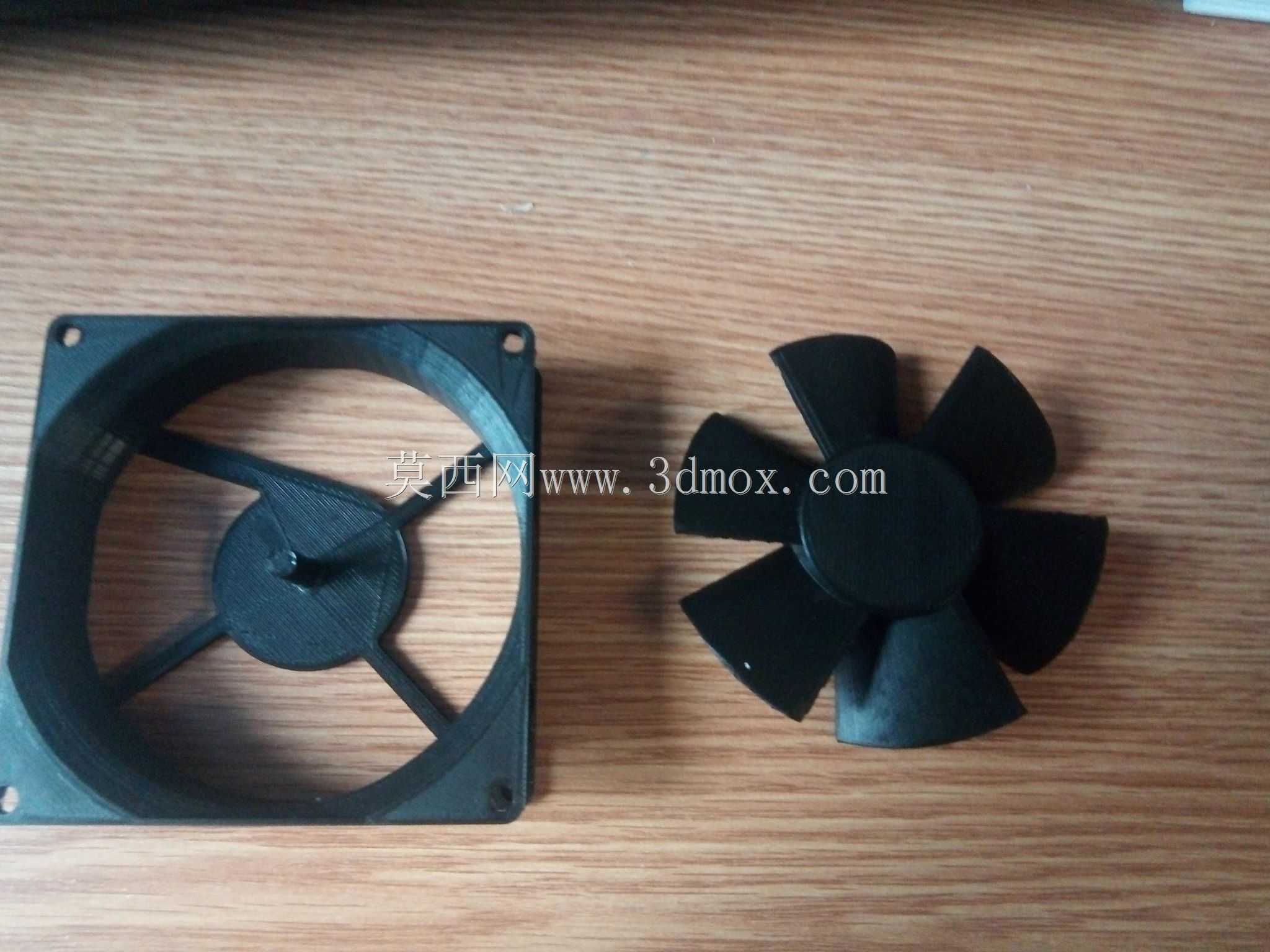

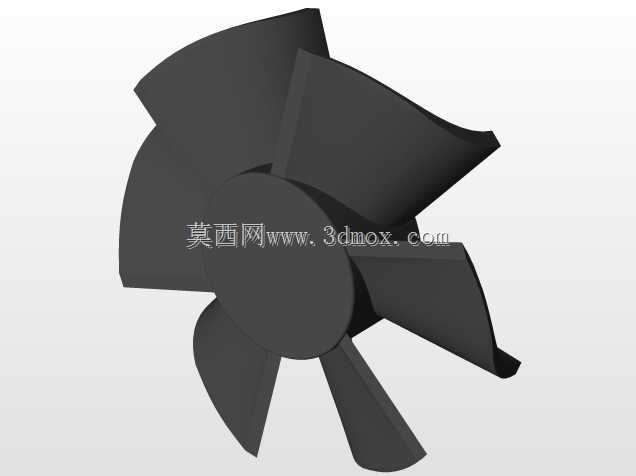

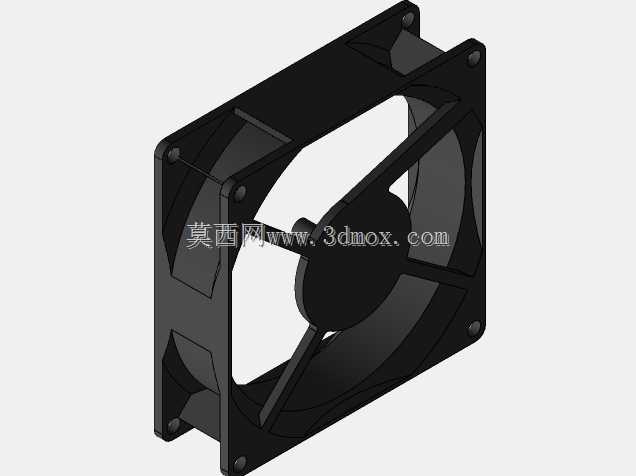

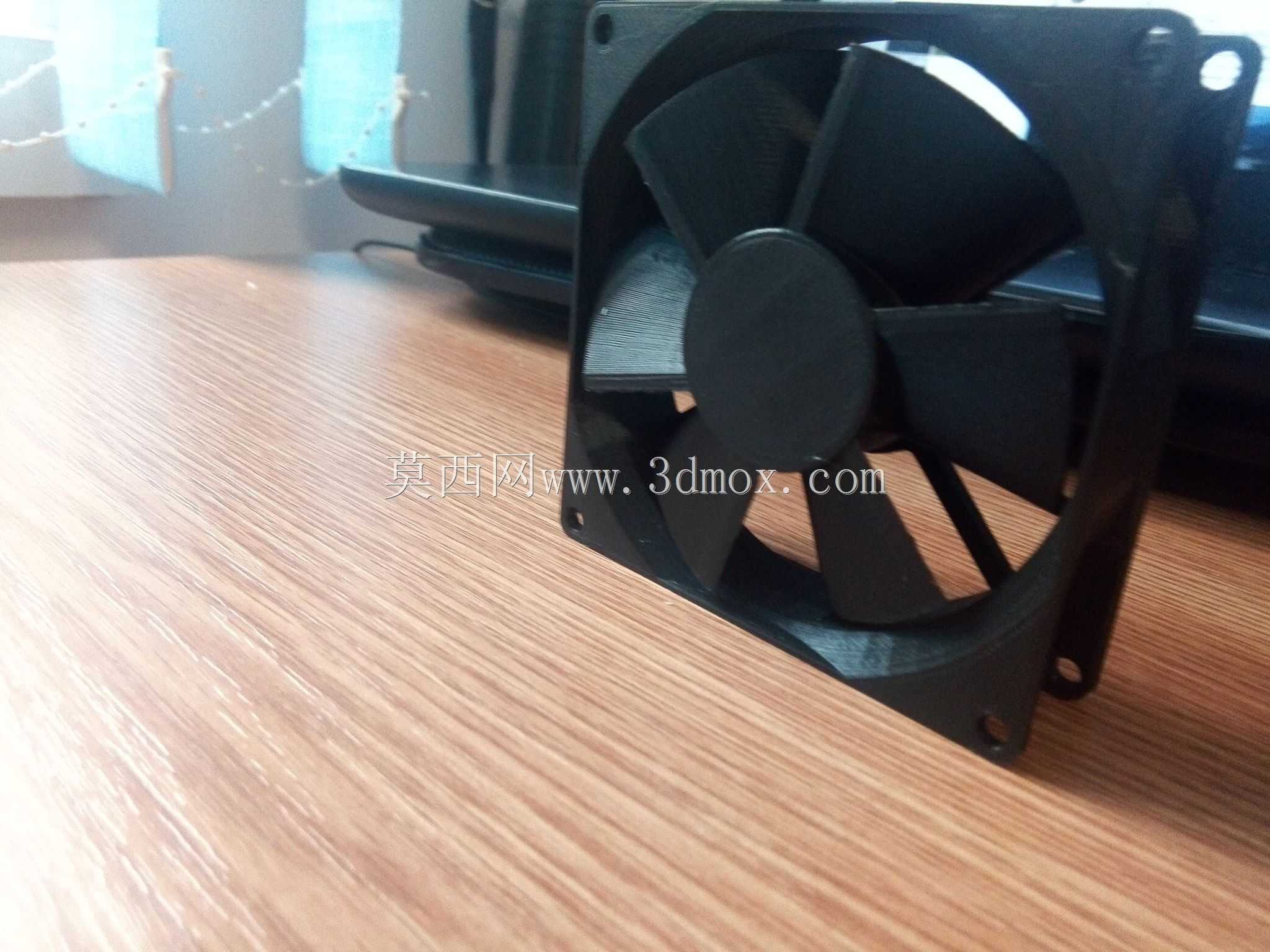

日常做PC硬件散热结构选型时，这类标准方形轴流风扇是接触频次极高的部件，它的核心应用场景覆盖台式机CPU风冷散热器配套、机箱进出风风道搭建、部分ITX小尺寸设备主动散热等场景，核心作用是通过定向气流带走散热鳍片蓄积的热量，避免芯片因过热出现降频、硬件损坏等问题。从结构设计逻辑来看，这款风扇采用行业通用的方形外框结构，外框四个角预留标准安装孔位，孔位间距匹配120mm规格风扇的通用安装尺寸，安装时可通过橡胶减震钉或者自攻螺丝固定在散热鳍片架或者机箱风扇位上，外框的厚度也符合常规风冷风扇的尺寸边界，不会出现和内存马甲、机箱侧板干涉的问题，适配绝大多数ATX、MATX、ITX机箱的安装空间。扇叶部分采用七叶大倾角曲面设计，这种设计思路是在平衡风量与风噪的前提下，优化叶片的切风角度，让气流能够沿着轴向集中导出，减少叶片边缘的紊流产生，相比少叶片的设计，同转速下能输出更平稳的风压，吹透密集的铝制或者铜制散热鳍片，满足中高功耗CPU的散热需求。扇框内侧做了导流弧面过渡，能够减少气流在框体内部的折返损耗，提升出风效率，中心的轮毂部分集成驱动电机的安装位，轮毂的曲面造型也能引导中心区域的气流向外侧扇叶区域流动，避免中心区域出现气流死区。实际做结构验证的时候，这类风扇的安装公差控制很关键，四个安装孔的同轴度、扇叶和框体的间隙都要控制在合理范围，避免运转时出现扇叶蹭框的问题，同时框体的边角做了小圆弧过渡，安装时不会割伤安装人员的手部，也能减少应力集中导致的框体开裂问题。在做散热匹配计算时，这类风扇的风压参数要对应散热鳍片的鳍片间距，鳍片越密需要的风扇静压越高，这款风扇的叶片造型就是针对高密度鳍片的风冷散热器做的优化，能够在中等转速下提供足够的静压，让气流穿透鳍片间隙带走热量，同时兼顾运转噪音表现，适合日常办公、游戏场景下的台式机使用，不会因为风扇转速过高产生明显的风噪影响使用体验。另外框体的出线位置做了防拉扯的卡槽设计，能够避免安装时拉扯线材导致内部接线脱落，提升产品的装配可靠性。
