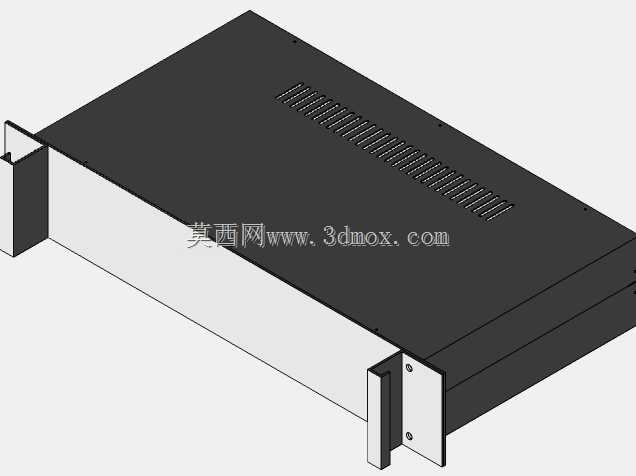

标准2U机架式工业机箱结构设计

这款2U规格的机架式壳体，是针对标准19英寸机柜安装场景开发的钣金结构件，日常多用于工业控制、信号处理、功率驱动类板卡的承载安装，在通讯基站、工业自动化产线控制机柜、测试测量设备机架中都有广泛适配空间。从结构设计逻辑来看，整体采用上下扣合的钣金拼接方案，上盖板做了一体化冲压成型的通风散热栅格，栅格的排布方向顺着机柜内部风道走向设置，能够在不降低壳体结构强度的前提下，最大化提升内部电子元件的自然对流散热效率，避免封闭壳体带来的热量积聚问题。两侧的安装耳严格遵循标准机架安装孔位规范，预留的固定孔位置完全匹配通用机柜立柱的孔距公差，安装时不需要额外做孔位适配，能够直接推入机柜完成固定，安装耳与主壳体之间采用折边加螺丝紧固的连接方式，能够承受壳体整体装载板卡后的重量负载，不会出现长期挂载变形的问题。壳体的侧边做了向内的折边处理，既能够提升整体壳体的抗扭刚度，减少钣金薄板的共振形变，也为内部电路板的安装螺柱预留了固定基面，内部的安装柱位置按照常规工控板卡的尺寸做了通用化排布，能够兼容多款标准尺寸的控制板、驱动板安装，不需要额外做内部支架改造。从安装边界尺寸来看，整体高度严格控制在2U标准高度范围内，深度适配常规机柜的安装深度，推入机柜后不会与前后的理线架、柜门产生干涉，壳体前后端的开口预留了接线端口的伸出空间，能够适配常规的电源接口、信号接口、通讯接口的安装位，不需要额外对壳体做开孔裁切。上盖板与下壳体的连接采用侧边隐藏式螺丝固定，既保证了外表面的平整性，也方便后期维护时快速拆开盖板检修内部元件，壳体表面做了哑光喷塑处理，既能够提升钣金的防锈耐腐蚀能力，也避免了亮面金属在机房环境下产生的反光干扰。在结构强度校核层面，整体板材厚度选用常规工控机箱的标准钣金厚度，在满载板卡的情况下，壳体中部不会出现下凹形变，安装耳的承重能力满足机架长期挂载的要求，散热栅格的冲压留边宽度经过核算，不会因为开孔导致盖板刚度下降，在搬运、安装过程中不会出现盖板弯折变形的问题。
