Win901设备外壳钣金结构设计

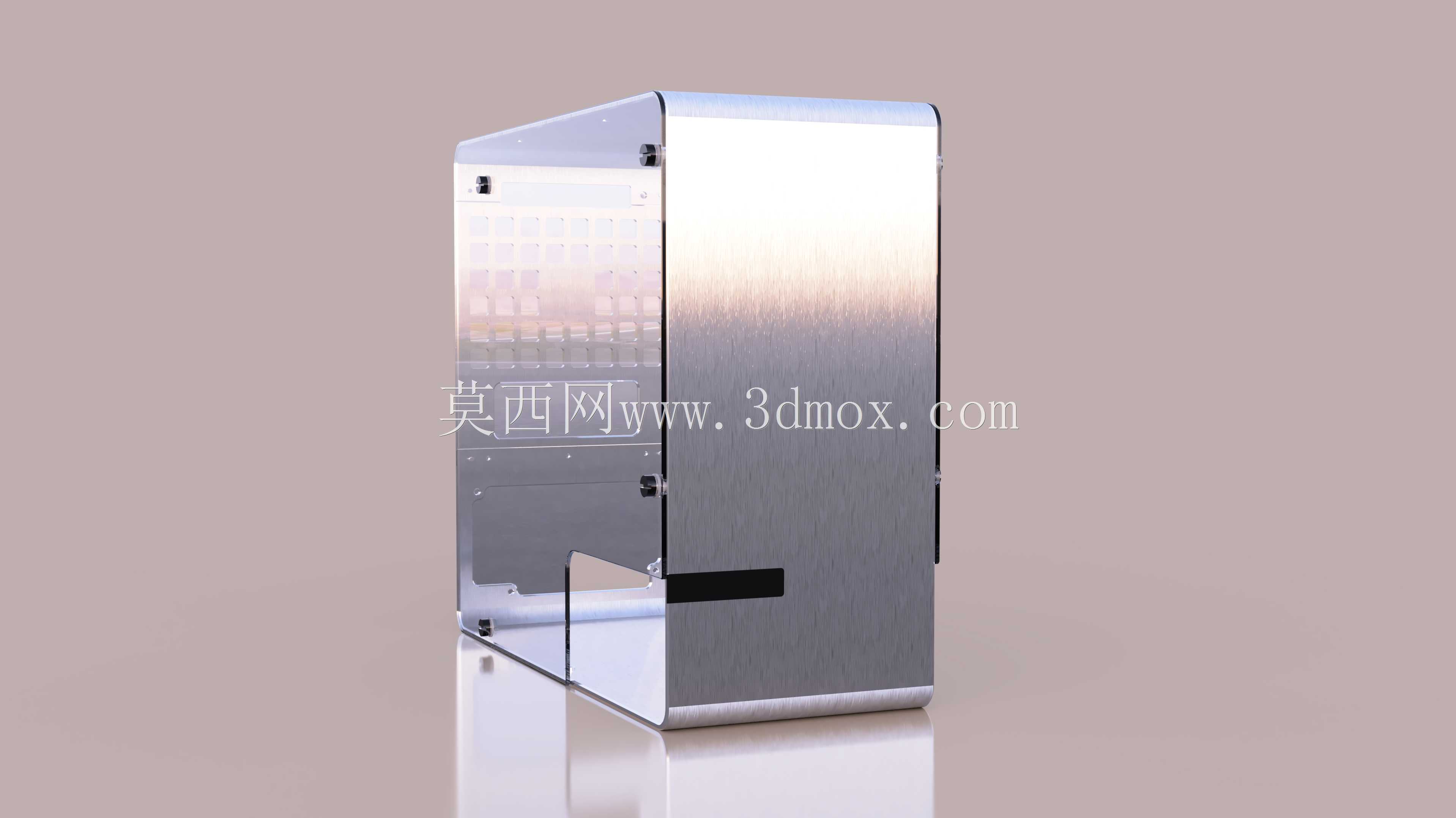

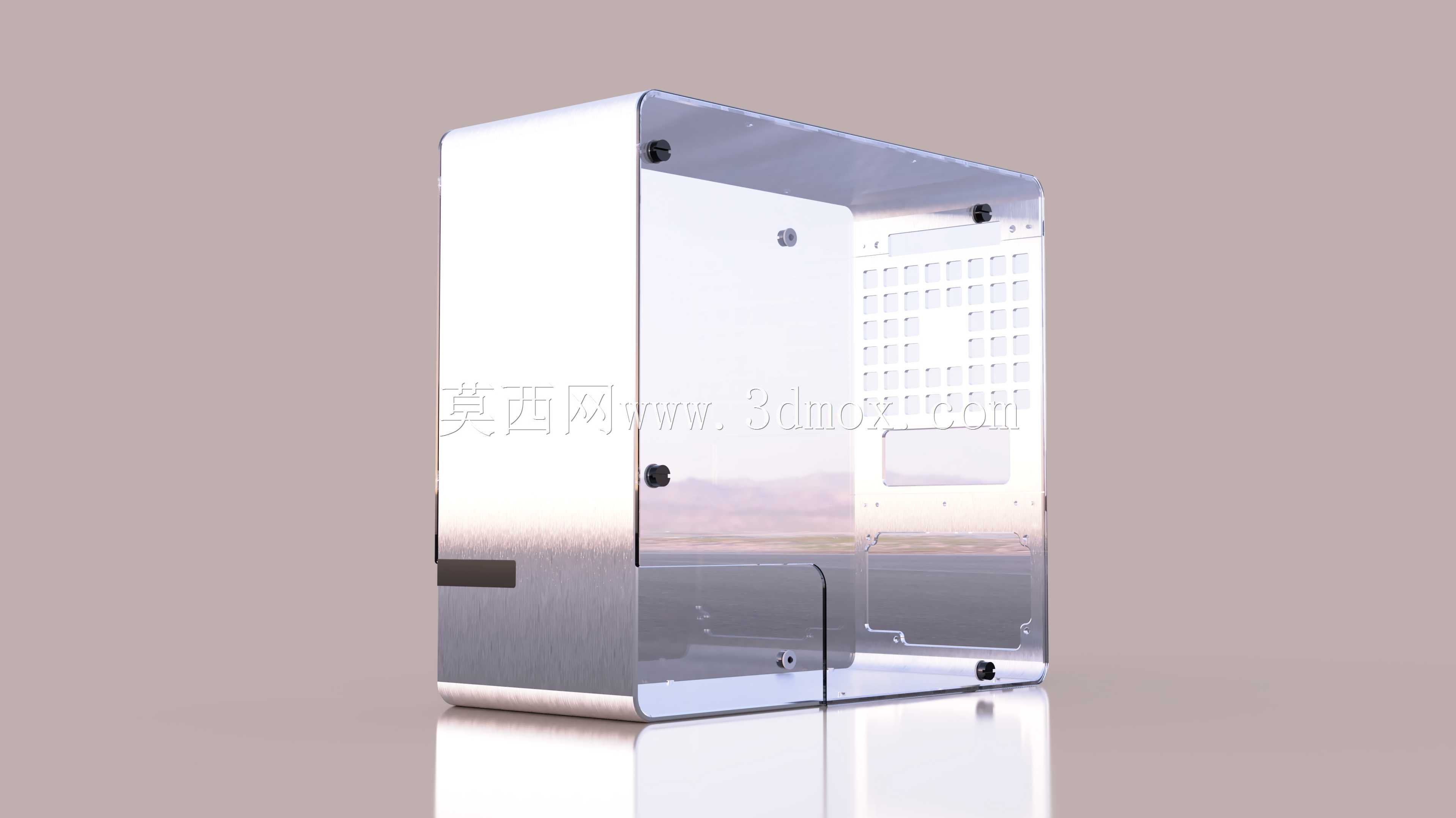

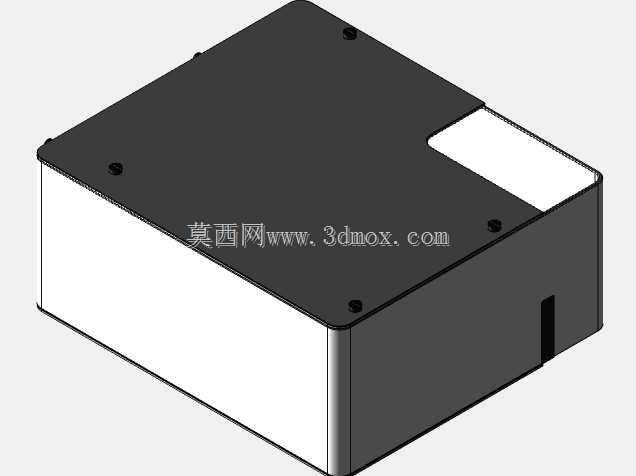

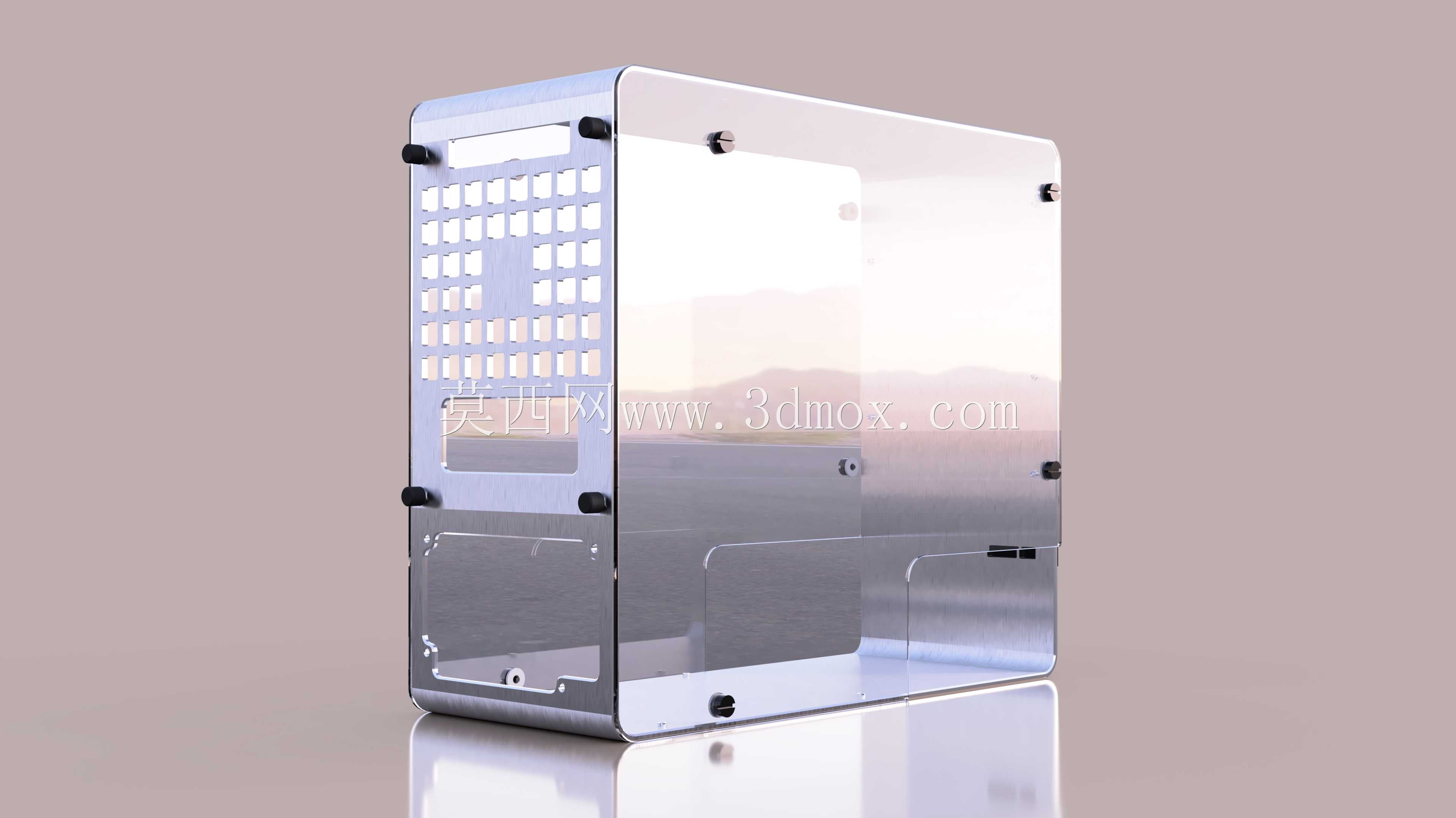

这款Win901外壳结构，主要面向小型工控终端、嵌入式控制类设备的装机场景，日常多用于车间工位侧的小型控制单元、桌面式检测设备的外防护载体，承担内部核心板卡、电源模块、接线端子的物理防护与电磁屏蔽作用。从实际装机需求出发，壳体采用钣金折弯搭配局部透明视窗的结构，侧部与背部预留的安装点位完全匹配常规工控主板、开关电源的固定孔位，所有开孔位置都对应实际接线、操作、散热的使用需求，正面格栅区域对应内部散热风道的进出风位置，预留的矩形开口适配显示屏、操作按键或者接线端口的安装，无需二次开孔即可完成常规配置的装机作业。设计过程中优先考虑了装配的容错空间，所有安装孔位的位置公差控制在0.1mm范围内，折弯边的止裂槽、压铆螺母的预留位置都按照钣金加工的常规工艺要求设置，避免加工过程中出现开裂、压铆偏位的问题。壳体的边角做了圆弧过渡处理，既避免钣金锐边造成装配人员划伤，也能提升整体外观的规整度，底部预留的支撑结构可以保证桌面放置时的稳定性，背部的挂装孔位支持壁挂安装，适配不同的现场安装场景。壳体的内部空间预留了足够的走线间隙，主板与侧壁之间保留了不小于8mm的安全距离，避免板卡焊点与金属壳体接触造成短路，视窗区域采用嵌入式安装结构，配合密封胶条可以达到基础的防尘效果，适配车间多尘的使用环境。在结构校核阶段，针对壳体的抗形变能力做了对应优化，侧壁的折弯加强筋提升了整体刚度，日常搬运、装机过程中不会出现明显的形变，所有固定点位的周边都做了局部加厚或者翻边处理，反复拆装螺丝也不会出现滑牙、孔位变形的问题。不同于通用机箱的标准化设计，这款外壳完全匹配Win901设备的内部组件布局，没有多余的冗余空间，整体结构紧凑，既可以满足小批量定制设备的快速装机需求，也能作为同类小型控制设备外壳设计的参考模板，建模过程中还原了所有的安装特征与切口细节，结构拆分符合常规钣金加工的拆件逻辑，不需要额外调整即可导出加工图纸用于生产。
