家用智能控制集成防护箱体结构设计

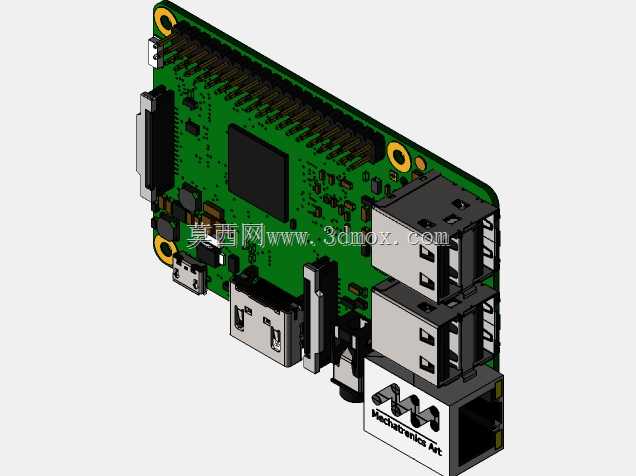

这款家用控制集成箱体，主要面向住宅场景下的智能设备集中管控需求，可承载树莓派类主控单元、继电器模组、接线端子排、电源模块等多类电控组件，解决家庭智能改造过程中多设备零散布置、走线杂乱、缺乏防护的实际痛点，适配小户型智能家居中控、庭院设备集中控制、家用弱电系统集成等多种落地场景。

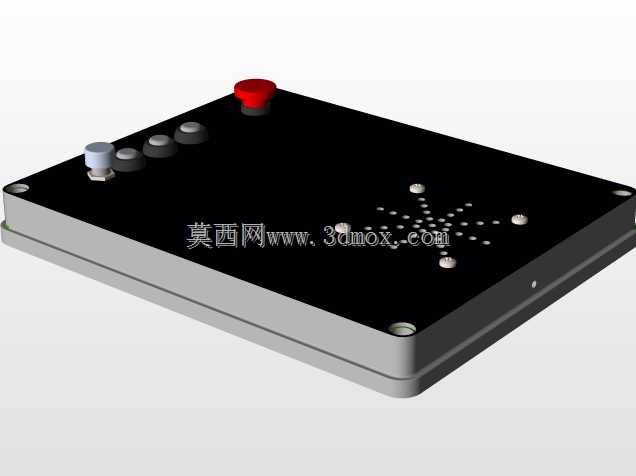

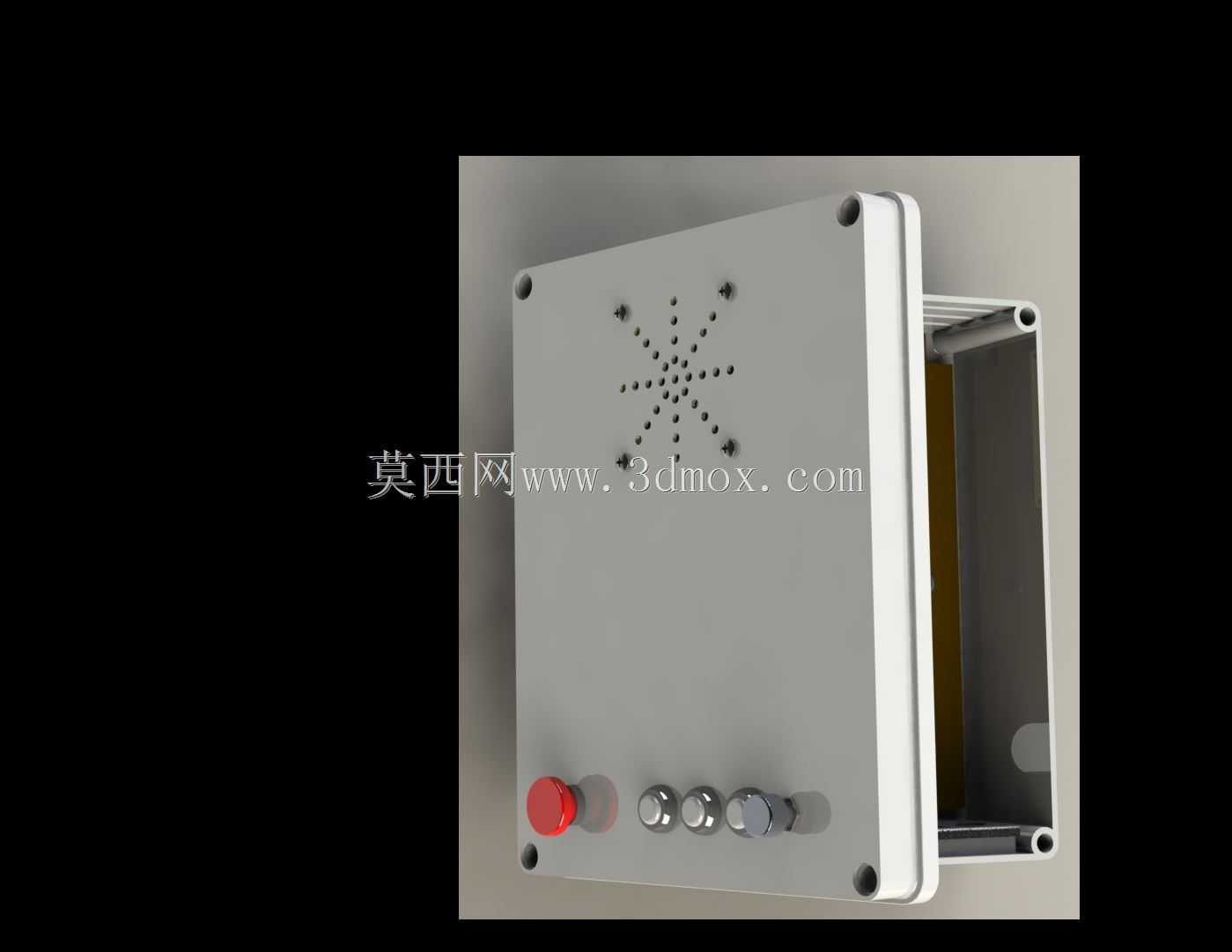

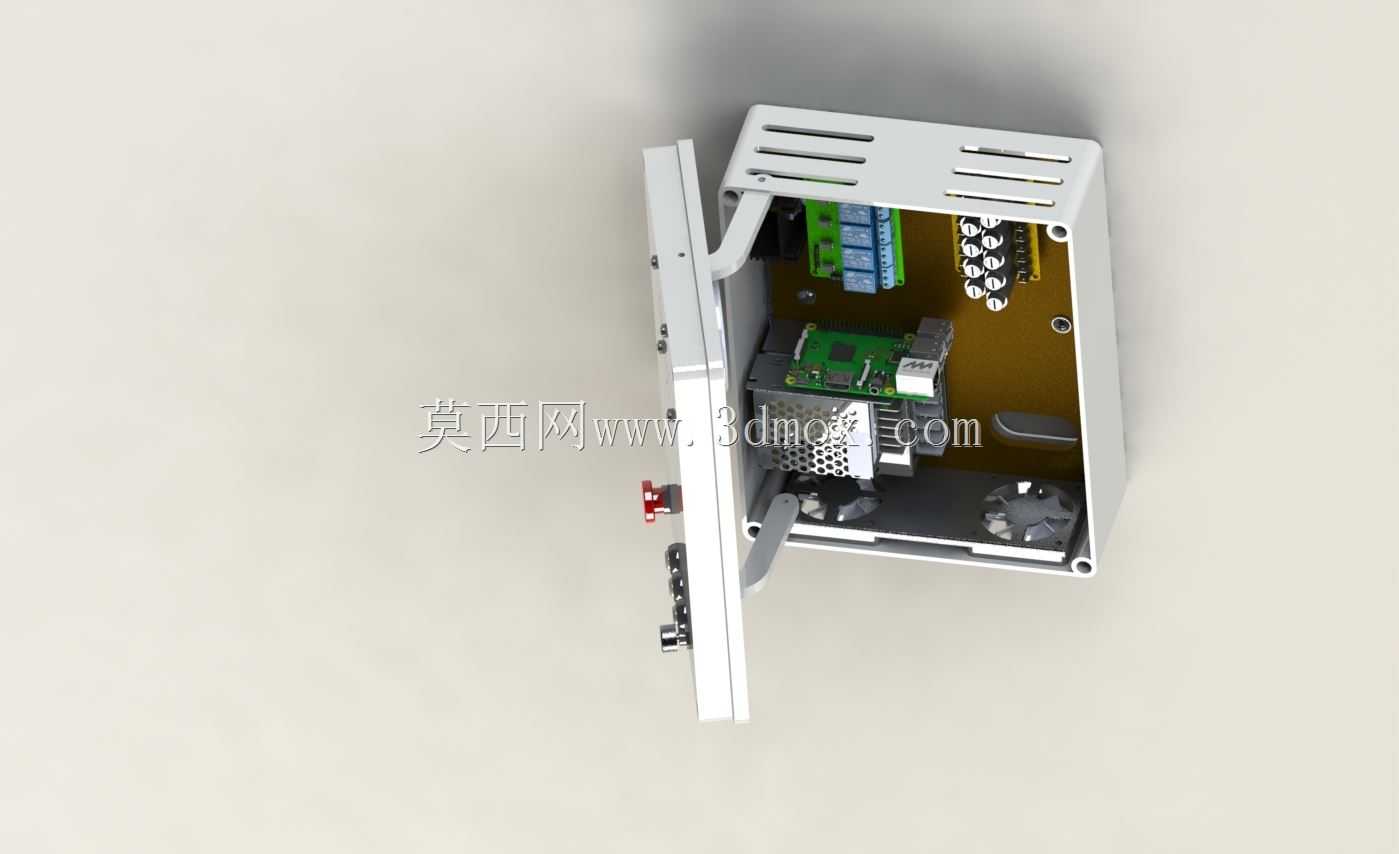

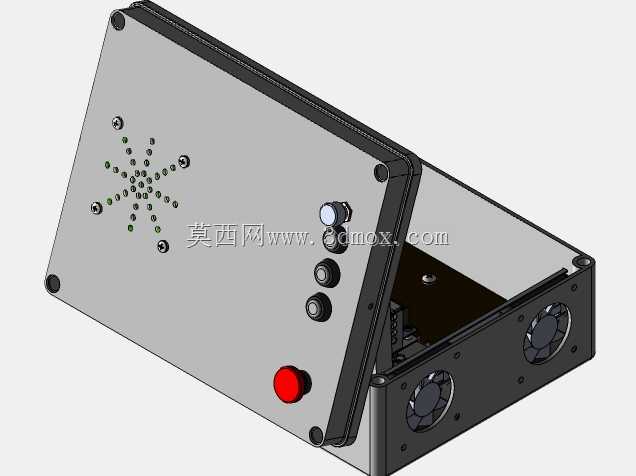

从结构设计逻辑来看，箱体采用侧开式单门铰接结构，门体与箱体主体的配合间隙经过公差校核，闭合后可实现基础的防尘防护，避免日常清扫浮尘、居家环境潮气侵入内部电路，降低组件积灰短路的风险。内部腔体做了分层功能区域划分，靠近门体的侧边预留了状态指示组件的安装位，可直接嵌入状态指示灯、小型蜂鸣器这类需要外露观察或发声的元件，无需额外在门板开孔加工；腔体后侧的主安装面预留了统一的安装孔位阵列，可适配不同尺寸的PCB板、导轨式电气元件的固定需求，不用针对单一元件重新打孔，提升了内部组件布置的灵活性。

安装边界方面，箱体背部预设了壁挂式固定孔位，可直接通过膨胀螺丝固定于室内墙面、弱电井侧壁或者设备柜内侧，安装时需预留出门体开启的操作空间，侧边预留的走线槽位可分别引入强电供电线路与弱电信号线路，强弱电走线区域做了物理分隔，避免信号干扰问题。箱体的边角做了圆弧过渡处理，避免家用场景下尖锐边角磕碰的安全隐患，外壳采用硬质绝缘材质，兼顾结构强度与电气绝缘性能，即使内部组件出现漏电情况，也可避免外部接触触电风险。

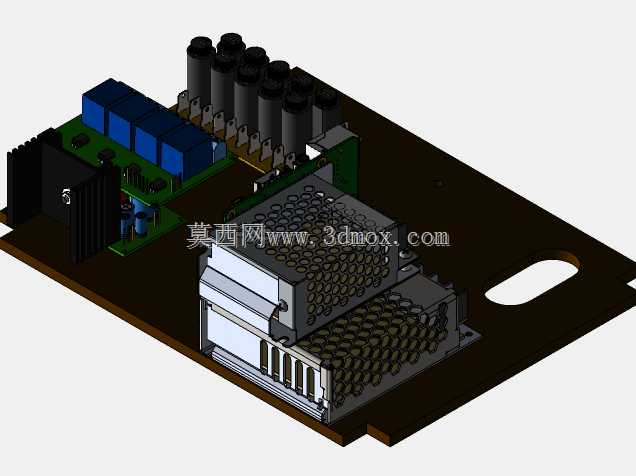

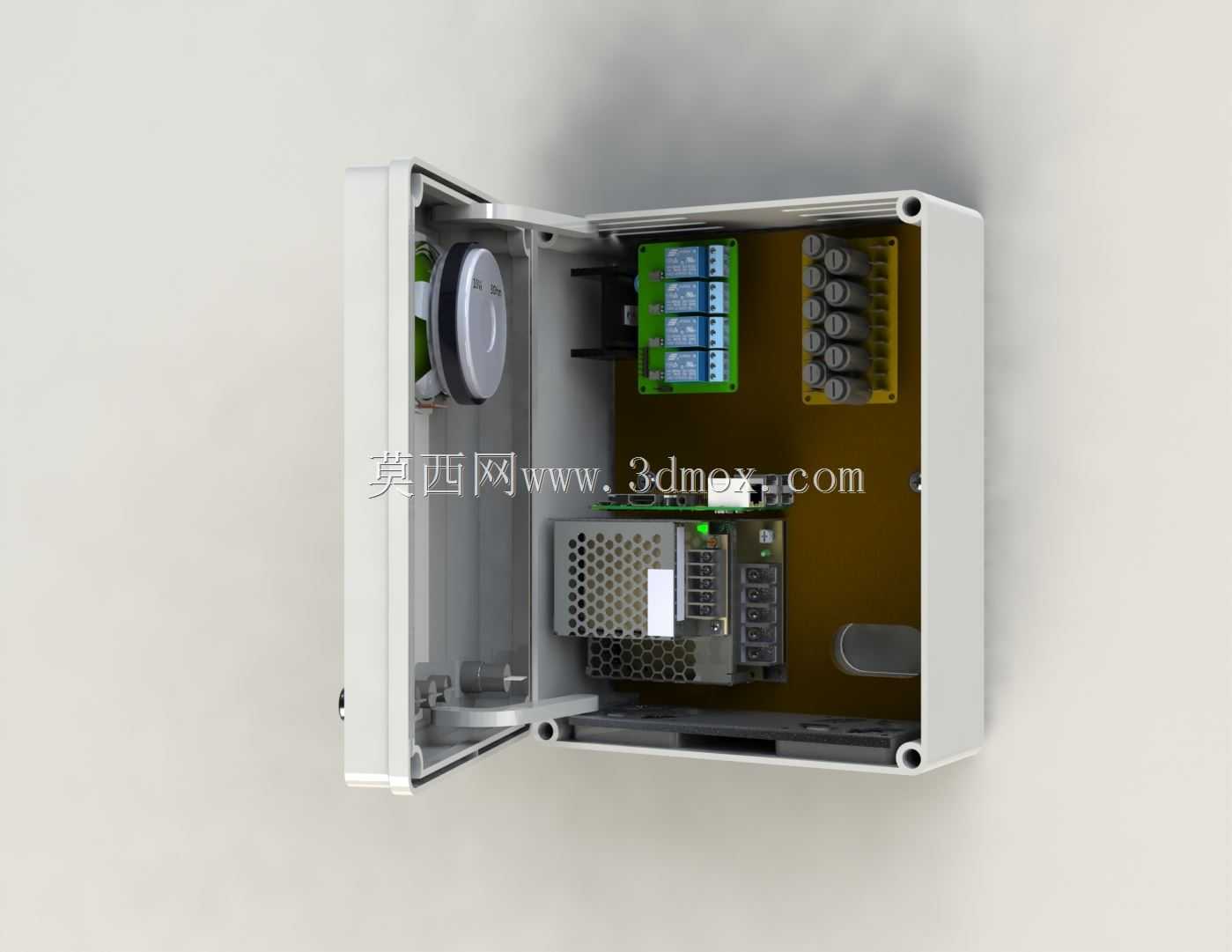

在组件适配层面，内部空间可同时容纳开关电源模块、多通道继电器组、主控板、接线端子排等常规家用控制元件，腔体高度预留了元件接线后的弯曲半径空间，不会出现箱门闭合时挤压导线的问题，门体与箱体之间可根据需求加装导电泡棉，实现基础的电磁屏蔽效果，降低内部主控单元受外界电磁干扰出现运行异常的概率。这类集成式箱体的设计，核心是在有限的空间内实现多类电控元件的有序排布，同时兼顾日常维护的操作便利性，打开箱门即可直接接触所有元件的接线端子，进行线路调整、组件更换时无需完全拆解箱体，大幅降低后期运维的操作难度。
