可移动立式机架式工业面板PC工作站结构

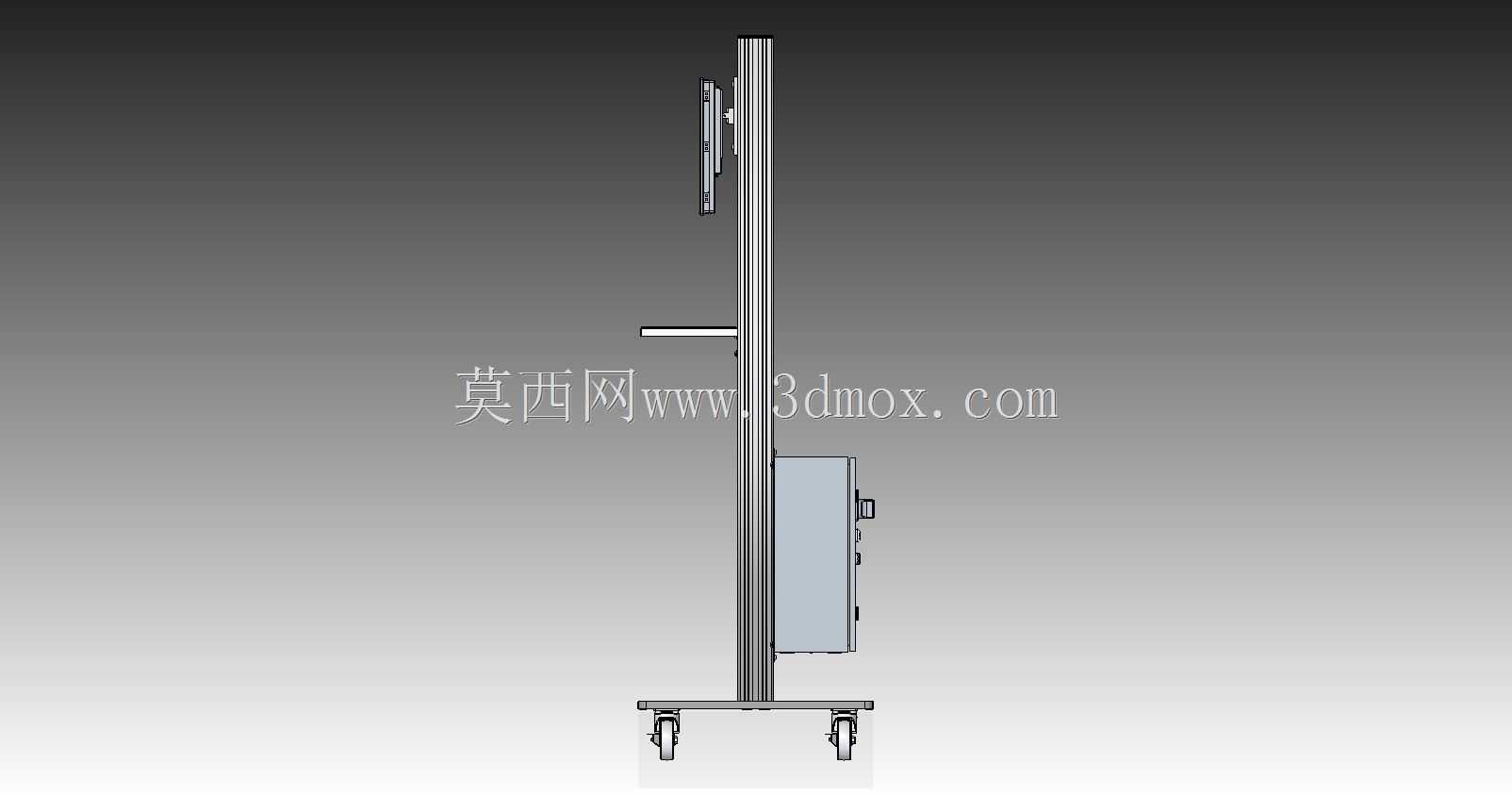

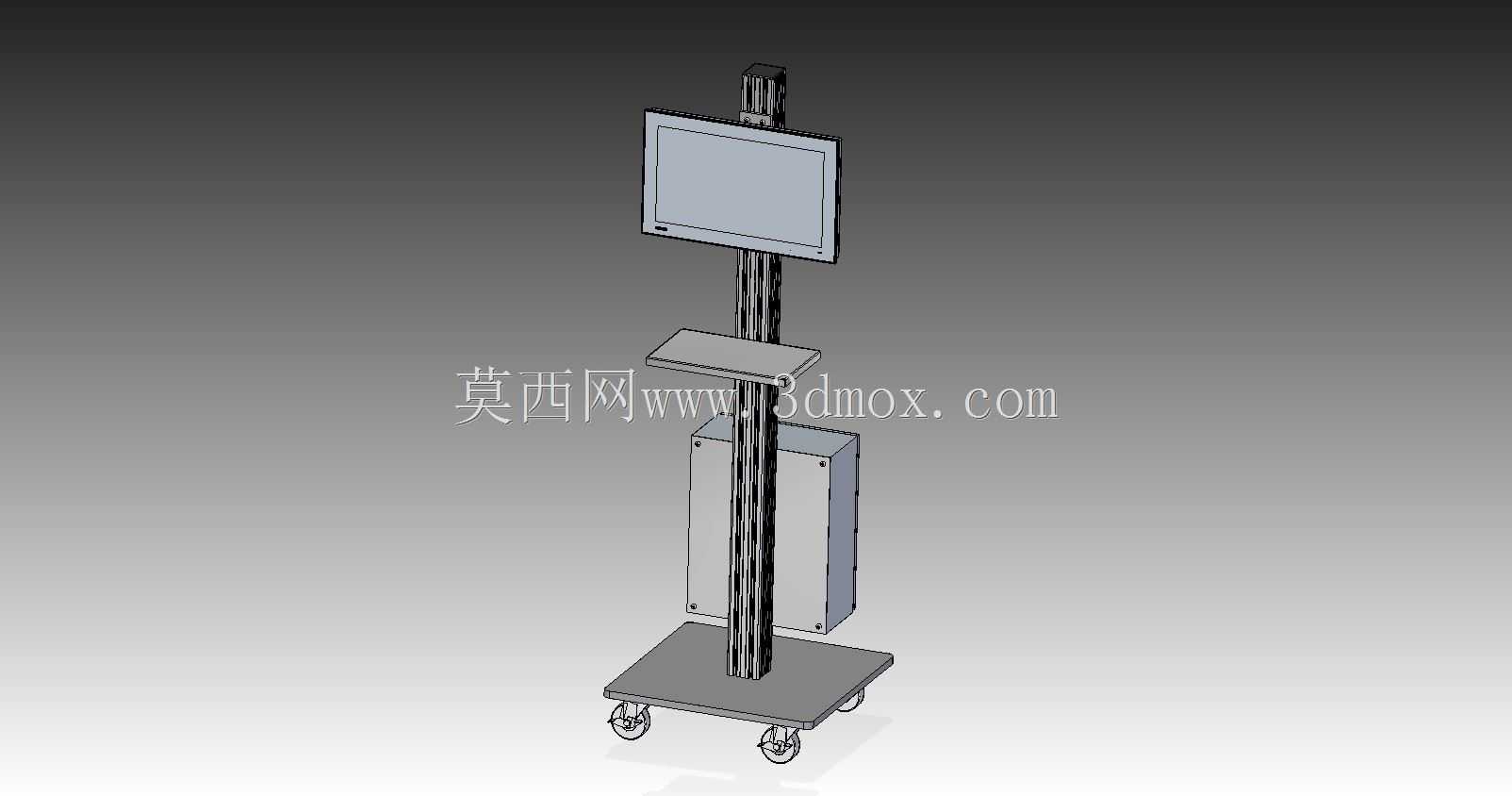

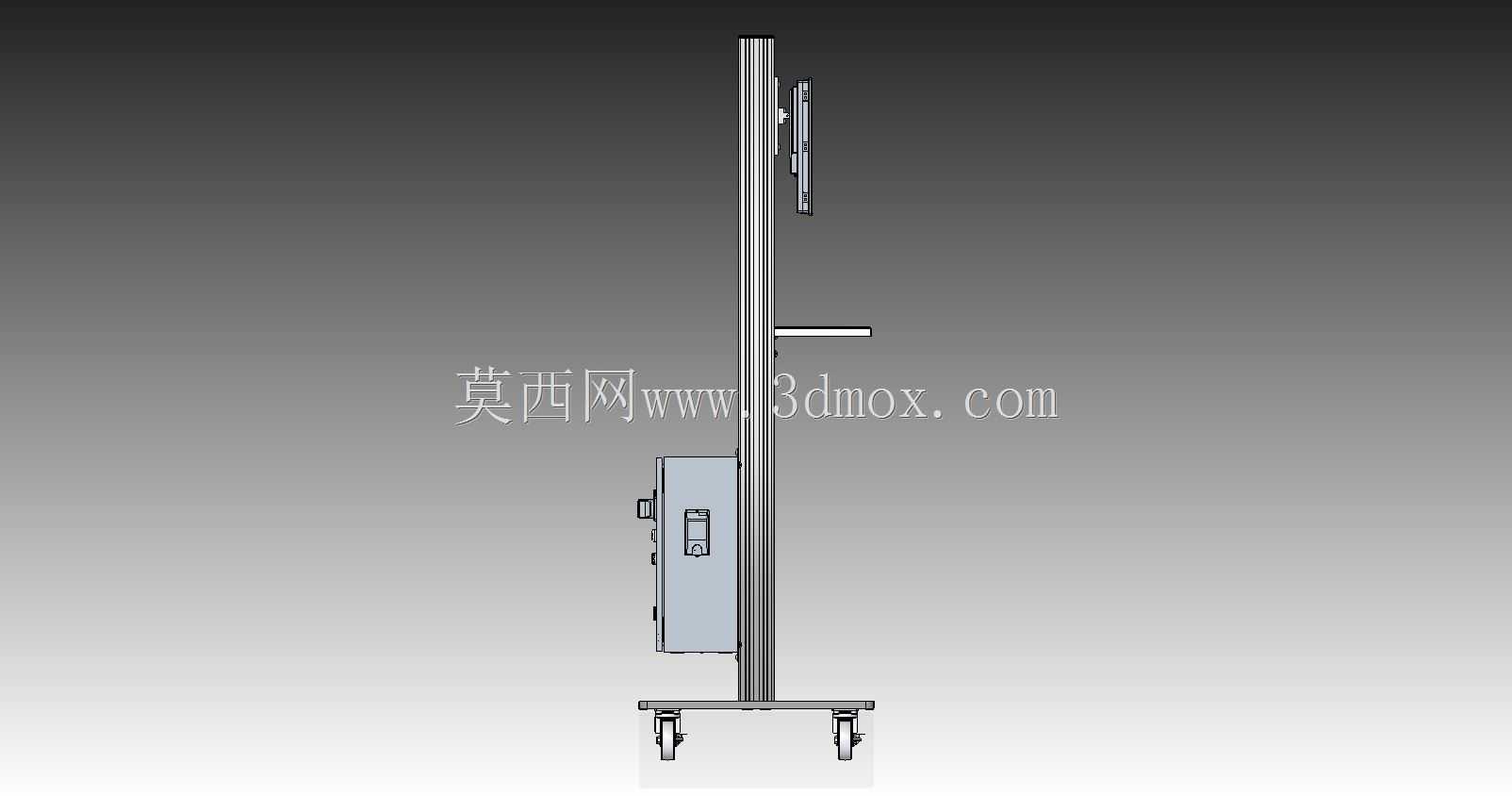

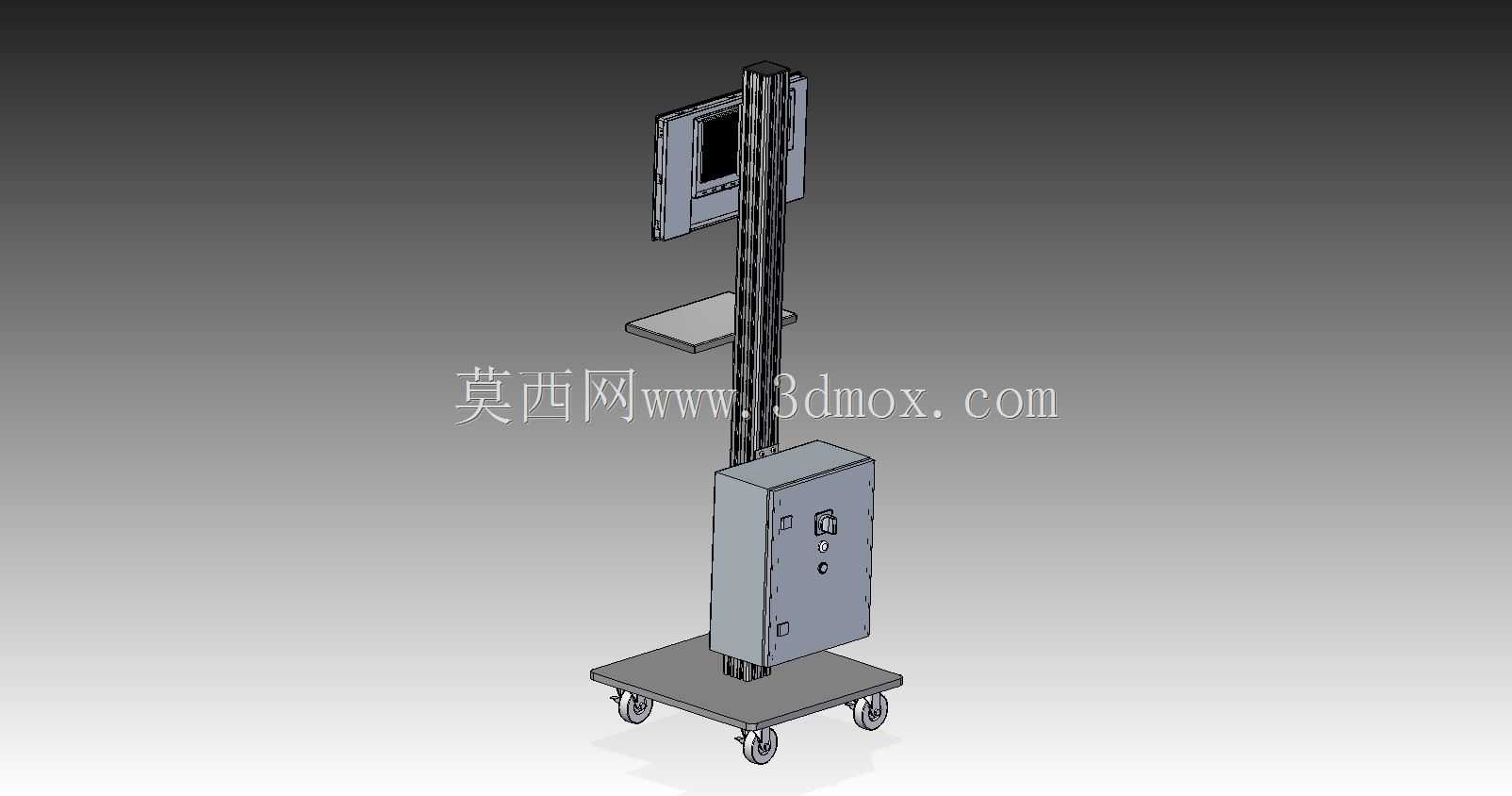

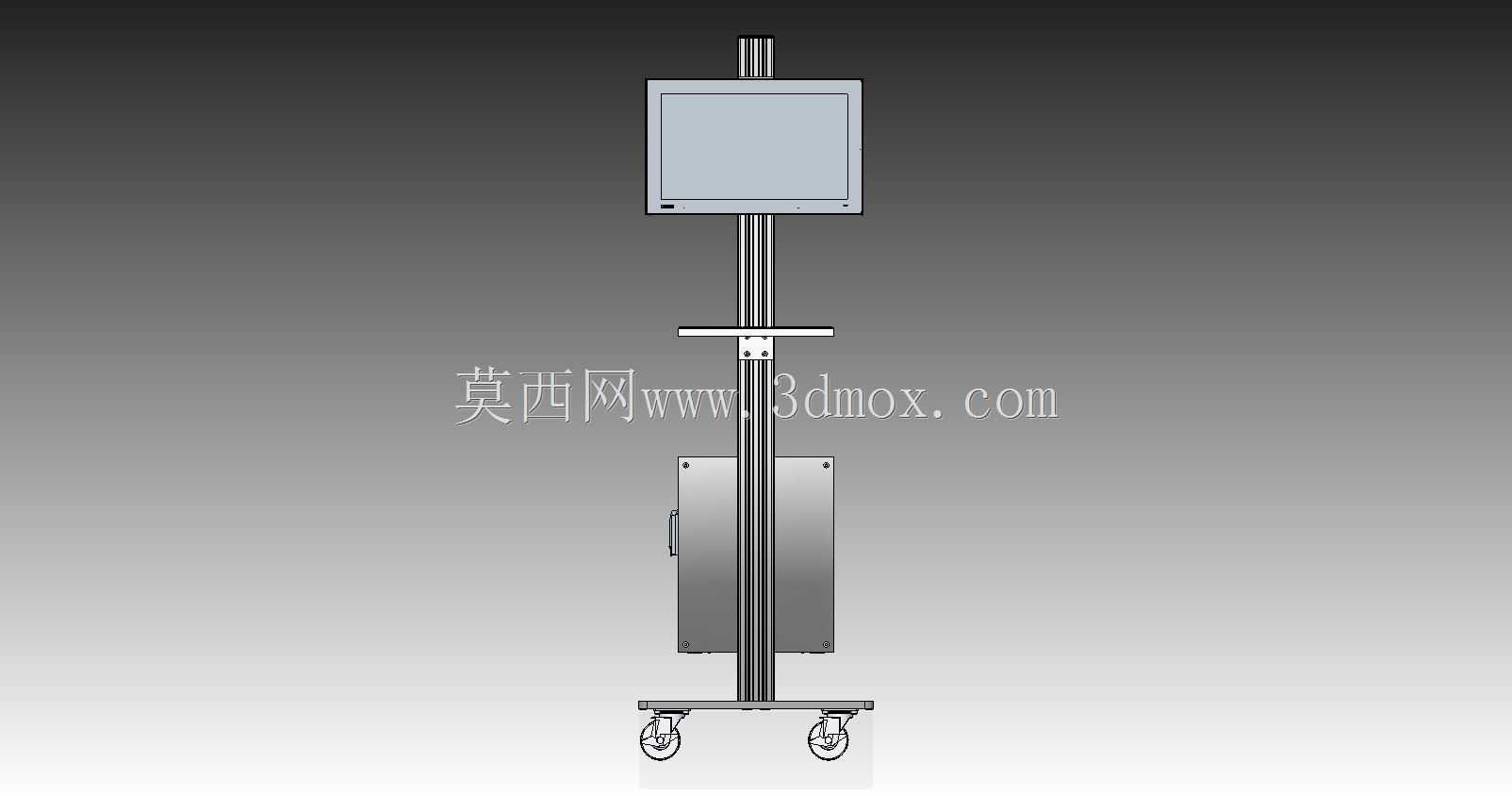

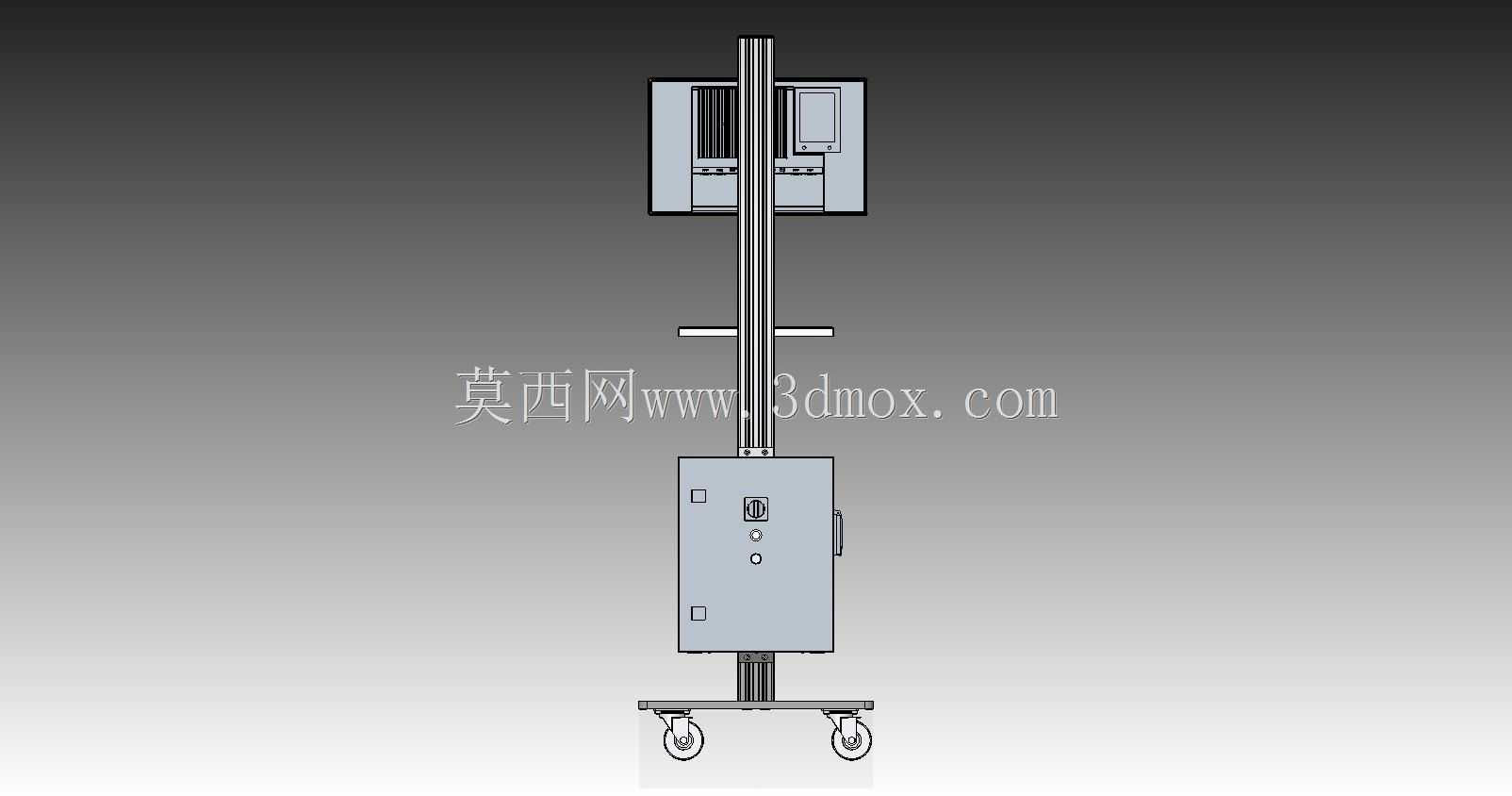

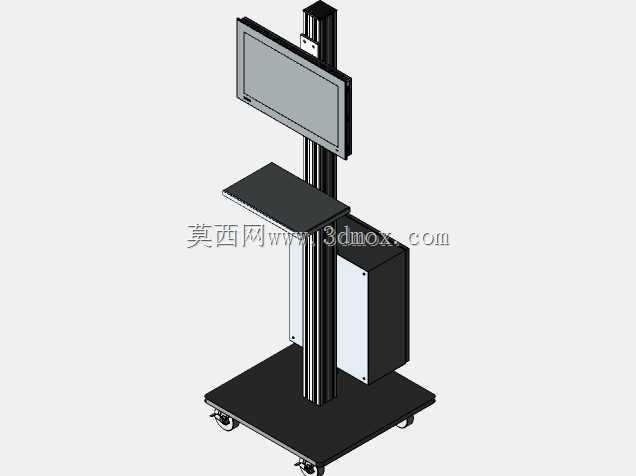

这款可移动立式工控面板PC结构，主要面向车间现场数据采集、产线工位人机交互、设备运维巡检作业场景设计，解决传统固定式工控终端无法灵活适配多工位流转、现场布线受限的实际痛点。整体采用立式立柱承载结构，底部为带脚轮的方形承载底座，底座预留工控主机安装腔体，可容纳标准尺寸的工业控制主机，腔体侧边预留走线槽与散热间隙，兼顾主机防护与运行散热需求，脚轮选用带刹车的工业万向脚轮，既可以在平整车间地面灵活推移，到位后踩下刹车即可实现整机固定，避免作业过程中设备滑移。立柱采用高强度铝型材拼接结构，沿立柱长度方向预留T型安装槽位，可根据不同操作人员的站立作业高度、现场作业视角需求，灵活调整显示屏安装支架、操作置物托盘的固定高度，适配不同身高操作人员的作业姿态，减少长期站立操作的疲劳感。上部的显示屏安装面板预留通用VESA安装孔位，可适配10-21寸范围内的工业触控显示屏，面板背部预留走线空间，显示屏的供电、通讯线缆可沿立柱内部的走线腔布设，避免线缆外露造成的剐蹭、积尘问题。中部的置物托盘可临时放置扫码枪、操作工单、检测工具等作业辅件，托盘边缘做翻边处理，防止放置的物件在设备移动过程中滑落。设计过程中重点考量了整机的重心分布，将重量较大的工控主机布置在底座腔体内，降低整机重心，避免设备推移或者受外力碰撞时发生倾翻，整机的安装边界控制在0.6米见方的底座范围内，可在狭窄的产线设备间隙中通行，不会占用过多的车间通道空间。结构的连接部位全部采用标准紧固件拼接，无复杂的焊接结构，方便后期拆解维护、更换损坏的零部件，立柱与底座、支架的连接位置做了加强筋补强，可承受频繁移动带来的振动冲击，适配车间复杂的作业环境。
