哆啦A梦造型卡通储水容器外观结构设计

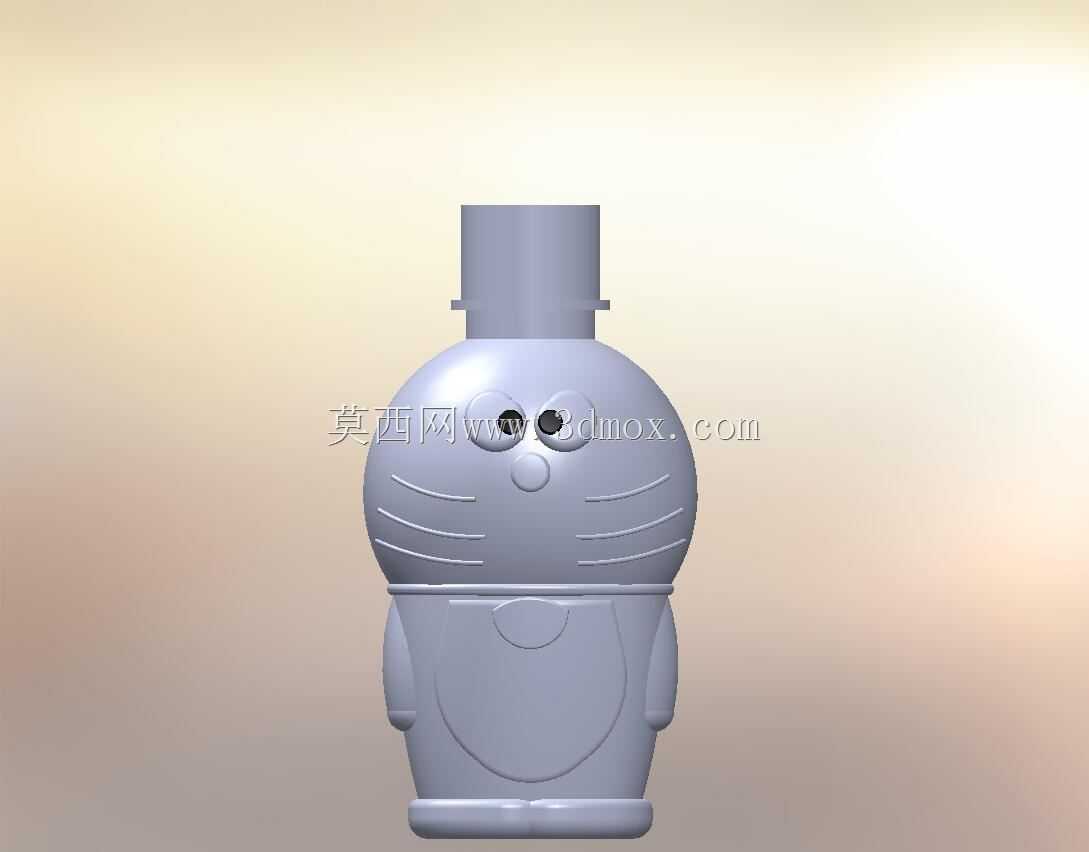

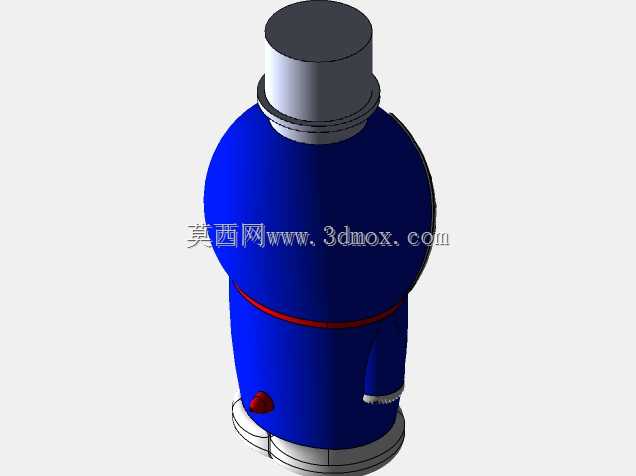

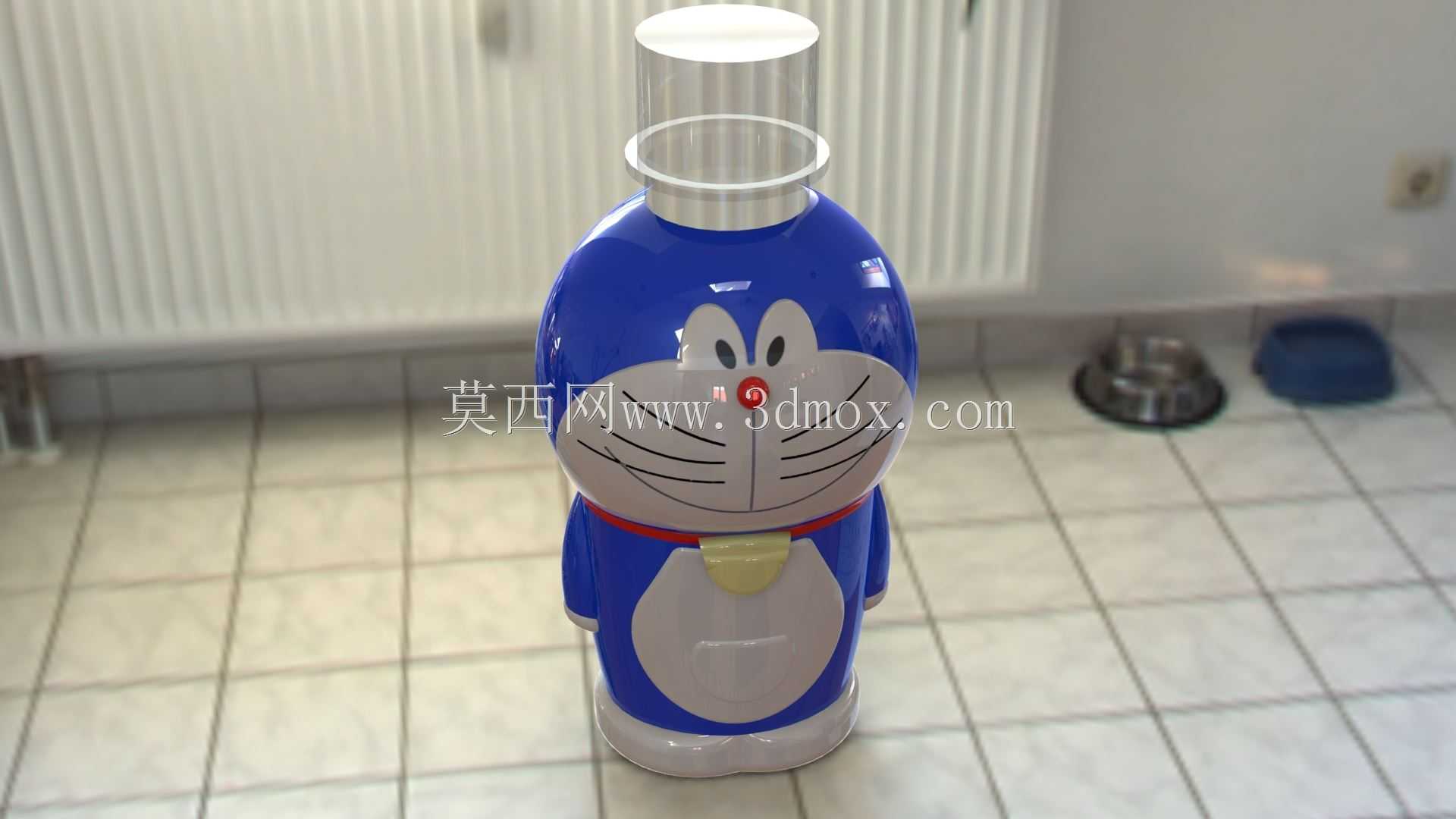

这款卡通造型储水容器的设计，最初是面向儿童日用品赛道做的差异化外观方案，核心是把大众熟知的经典IP形象和日常饮水容器的功能做深度融合，避免市面上普通儿童水杯同质化严重的问题。从结构设计逻辑来看，整体壳体采用回转体基础特征做变形处理，下半部分完全贴合哆啦A梦的圆润身形比例，蓝色外罩和白色腹部区域做了0.8mm的台阶差，既方便注塑阶段做双色模成型，也能在日常使用中减少剐蹭掉漆的概率，腹部位置的黄色铃铛区域做了内凹嵌装结构，后续可以装配软胶装饰件，提升整体触感的辨识度。容器颈部做了渐变收窄的过渡段，和上方的透明瓶口衔接处设计了一圈环形凸台，这个结构一方面是用来卡合密封硅胶圈，防止装水后出现渗漏，另一方面也作为瓶身和瓶盖的装配定位基准，保证拧合的时候不会出现偏斜错位。瓶口部分采用直筒透明结构，壁厚控制在2mm，既保证足够的通透观感，也能承受日常拧瓶盖的扭矩不会出现开裂，瓶口内径做了32mm的通用尺寸，可以适配市面上绝大多数标准口径的瓶盖、吸嘴组件，不需要单独开模做专属配件，能有效降低后续量产的配件采购成本。从实际应用场景来看，这款容器既可以作为儿童日常外出的便携饮水瓶，也可以放在家居环境中作为小型桌面装饰储水摆件，甚至可以调整颈部密封结构后作为糖果、小零食的密封收纳罐使用。设计过程中特意把所有外轮廓的圆角半径控制在R3以上，完全没有尖锐棱角，避免儿童使用过程中出现磕碰划伤的风险，整体重心落在瓶身下半部分，空载和满载状态下的倾斜倾覆角度都大于30度，放在光滑的瓷砖桌面上也不容易被碰倒。瓶身壁厚从底部的2.5mm向上逐步过渡到颈部的1.8mm，既保证底部放置的结构强度，也能控制整体的塑料用量，减轻成品重量，方便儿童抓握使用。外形尺寸上整体高度控制在220mm左右，最大直径处为90mm，刚好适配常规家用汽车杯架的尺寸边界，也能放进大多数儿童书包的侧袋中，不会出现尺寸过大无法收纳的问题。表面处理上蓝色区域采用细晒纹工艺，减少日常使用留下的指纹和划痕，白色腹部和脸部区域做高光处理，还原IP形象的色彩质感，透明瓶口采用高透PET材质，和下方ABS瓶身的衔接处做了齿形咬合结构，粘接之后可以承受10kg以上的拉拔力，不会出现瓶口脱落的问题。
