带传感接口的树莓派ZERO防护外壳结构

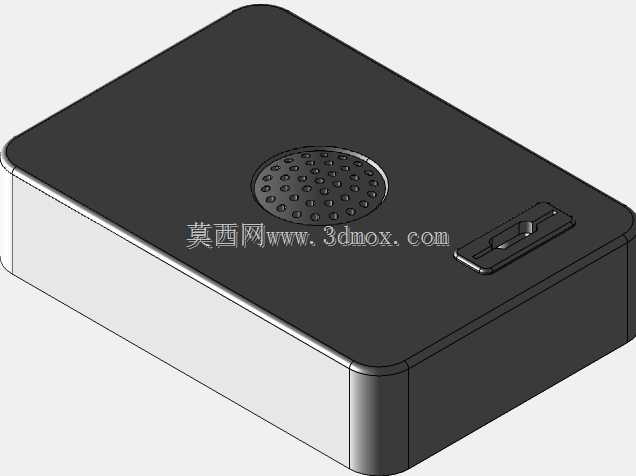

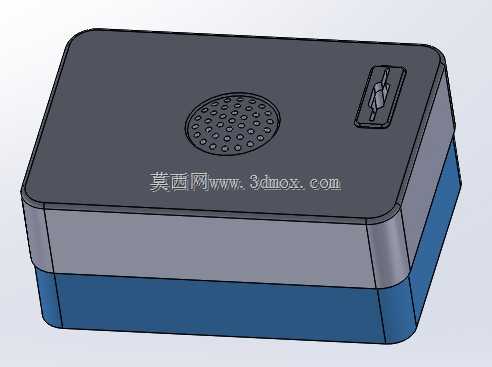

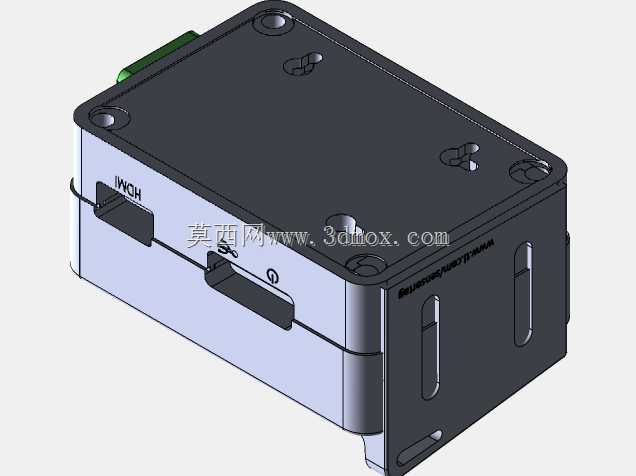

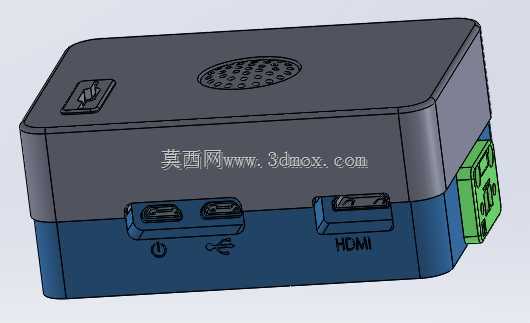

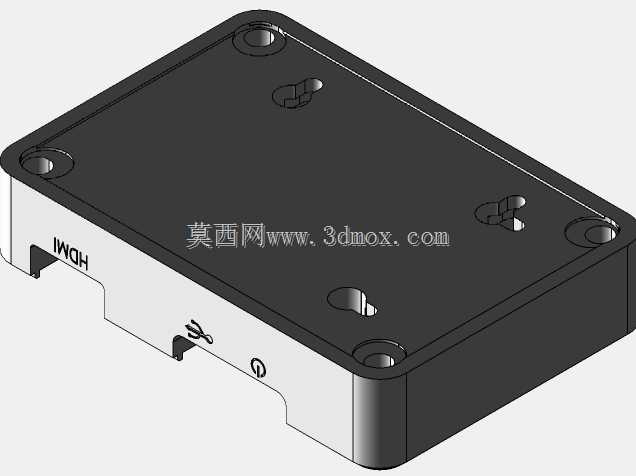

这款外壳针对嵌入式开发场景下的树莓派ZERO主控板做适配设计，日常多用于小型环境监测终端、桌面级数据采集节点这类需要集成传感单元的项目中，能直接将主控板与温感、CO2传感模块整合在同一腔体内部，避免开发阶段飞线外露带来的拉扯损坏、积灰短路问题。设计阶段优先考虑了接口对位精度，壳体下半部分预留的三个开孔分别对应电源、数据传输、HDMI输出接口，每个开孔的边缘都做了0.2mm的让位倒角，装配时不会出现接口卡滞、插头无法完全插入的问题，侧面的绿色端子位专门留给传感模块的外接接线，不用额外在壳体上开孔走线，能直接将外部采集线路通过端子接入板载引脚。壳体采用上下扣合的装配结构，没有额外设计外露螺丝孔，上盖表面预留了传感模块的透气格栅区域，格栅的开孔直径控制在1.2mm，既保证CO2与温度传感器的空气流通性，又能阻挡日常环境中的大颗粒灰尘落入腔体内部，上盖一侧预留的拨动开关开孔，刚好对应板载电源开关的安装位置，拨动手感不会被壳体结构干涉。外形上做了圆角过渡处理，整体安装边界控制在极小的尺寸范围内，可直接通过背胶固定在设备内壁、桌面支架上，不会占用过多安装空间，壳体上下盖的配合面做了0.15mm的止口设计，扣合后缝隙均匀，日常搬运、挪动过程中不会出现上下盖松脱的情况。腔体内部做了对应主控板与传感模块的定位筋位，装配时板卡可以直接顺着筋位滑入到位，不需要额外做打胶固定，后期维护拆卸时直接撬开上下扣合位就能更换内部模块，针对传感模块的发热情况，上盖的透气格栅同时兼顾了散热通道的作用，长时间连续采集数据时，腔体内部的热量可以通过格栅自然散出，不会出现积热导致主控板降频、传感数据漂移的问题。接口开孔的位置排布完全贴合树莓派ZERO的原生接口布局，不会出现错位遮挡的情况，HDMI接口的开孔深度做了适配，常规的mini HDMI插头可以完全插入，不会出现插头被壳体顶住导致接触不良的问题，电源与数据接口的开孔间距留足了插头插拔的操作空间，两个相邻插头同时插入时不会出现互相干涉的情况。
