巴哈越野赛车防滚笼车架结构设计

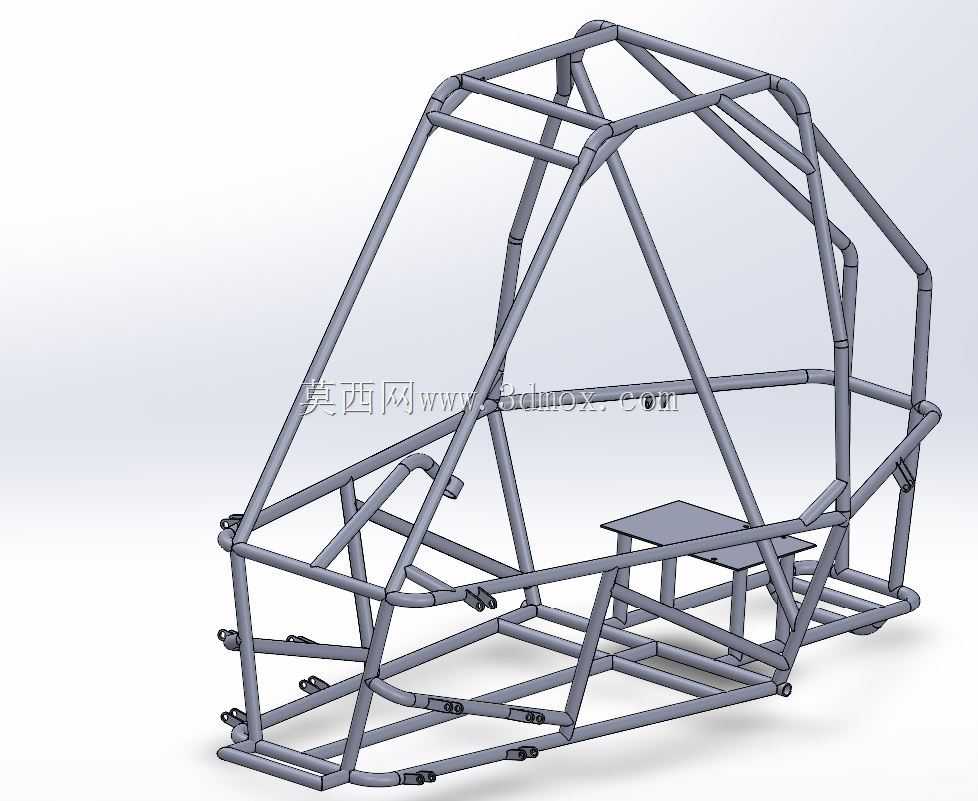

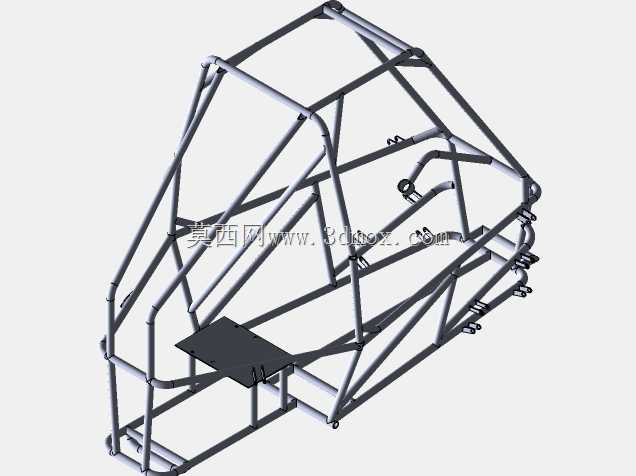

这套防滚笼结构是专为巴哈越野赛事场景开发的核心承载部件，主要承担赛事过程中车辆翻滚、侧向撞击时的乘员舱防护功能，同时作为整车所有底盘部件、动力总成、覆盖件的安装基体，是巴哈赛车最核心的骨架结构。从实际赛事应用场景出发，巴哈赛事多在非铺装的泥泞、砂石、陡坡地形开展，车辆腾空落地、侧滑撞向障碍物、行进间翻滚的风险极高，防滚笼的结构强度直接决定了赛事过程中乘员的生存空间边界，因此整个结构的设计完全围绕碰撞吸能、空间冗余、安装适配三个核心维度展开。设计过程中首先锁定了乘员舱的核心安全边界，严格按照人体工程学要求划定了驾驶位的操作空间，确保方向盘操作、踏板踩踏、座椅固定的区域完全处于主防滚环的保护范围内，主防滚环采用大管径管材弯制成型，环向衔接位置全部采用相贯线满焊处理，避免应力集中带来的焊缝开裂风险。整个笼架采用空间桁架结构布局，没有冗余的管材走向，每一段管材都承担对应的载荷传递作用：前部延伸的桁架结构用于固定前悬安装支座、转向机构安装位，下部纵梁预留了悬架摇臂、减震器的安装孔位，后部延伸段用于固定动力总成、后悬结构与油箱安装位，中部专门预留了座椅安装的平面支架，支架位置经过反复校核，确保驾驶员重心处于整车轴荷分布的合理区间，避免轴荷偏移带来的操控稳定性下降。考虑到越野过程中的颠簸载荷，所有管材衔接的节点位置都做了斜撑补强，相邻管材之间的夹角经过优化，避免小角度衔接带来的应力集中问题，整个笼架的外部轮廓充分考虑了车身覆盖件的安装边界，外侧管材的走向完全匹配车身外壳的曲面弧度，不会出现安装覆盖件时需要切割修改骨架的问题。防滚笼的顶部结构做了多道横向支撑，在车辆发生倒扣时能够有效分散顶部冲击载荷，避免顶部结构侵入乘员舱；侧向的防滚结构与主防滚环连为一体，在侧向撞击时能够将冲击力快速传递到整个笼架结构，避免局部变形挤压乘员空间。下部的底盘框架采用双层纵梁布局，既能够承担落地时的纵向冲击，也为电池、线束、制动管路的布置预留了充足的走线路径，所有需要安装外接部件的位置都预先焊接了安装螺母板，不需要后期在主管材上钻孔破坏结构强度。整个结构在满足强度要求的前提下尽可能优化管材排布，减少不必要的结构重量，适配巴哈赛车轻量化的赛事需求，同时所有弯管的曲率半径都符合常规弯管设备的加工能力，不需要特殊定制工艺即可完成生产加工，降低实际制造成本与加工难度。
