分体式双轴承安装支座结构设计

项目分类:通用机械零部件 发布时间:2024-12-10 ID:839679
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计
  • 分体式双轴承安装支座结构设计

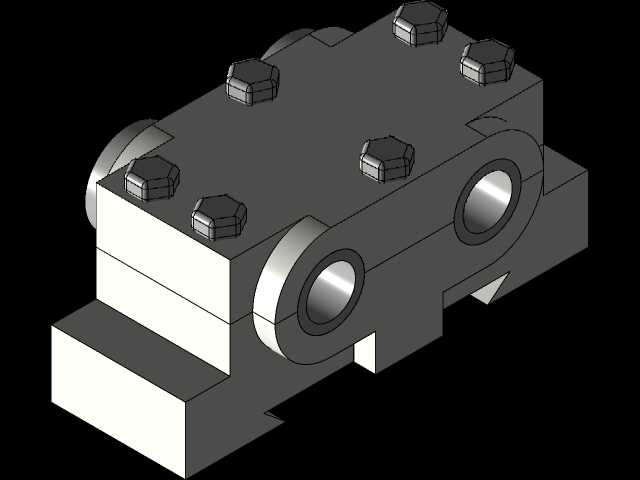

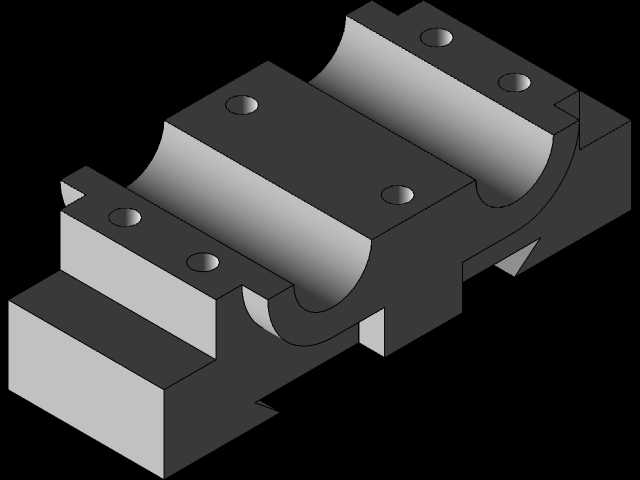

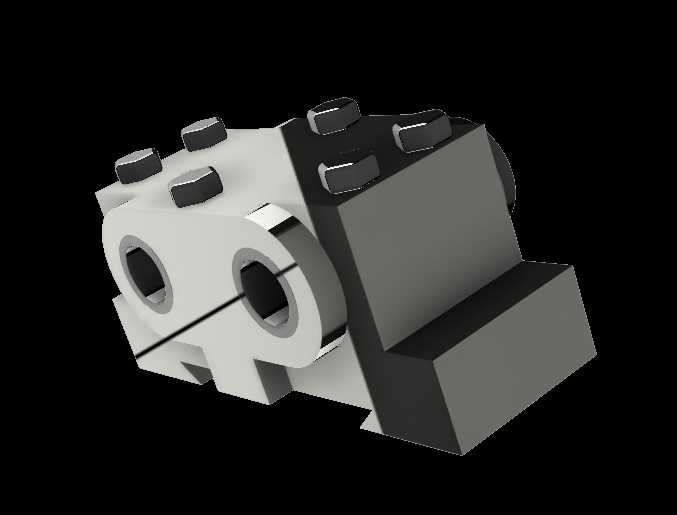

  在流体输送管路的调压阀组配套结构中,这类双轴承安装支座主要承担转轴类零件的径向支撑与轴向定位作用,常见于减压阀的阀芯驱动连杆、调压执行机构的转动支撑部位,能够在管路介质压力波动、执行件频繁往复转动的工况下,维持转动副的同轴度精度,避免阀芯卡滞、调压偏移等问题。从结构设计逻辑来看,该支座采用上下分体式的合箱结构,剖分面恰好穿过两个轴承安装孔的中心轴线,这种设计首先解决了整孔式轴承座装配时轴承外圈压装困难的问题,装配时可先将两个轴承分别放置在下半座的半圆槽内,扣合上半座后通过沿剖分面周边布置的内六角螺栓完成锁紧,螺栓的排布避开了轴承孔的受力承载区,均匀分布在合箱面的外缘,保证合箱面的压紧力均匀,不会出现局部缝隙导致轴承外圈错位。

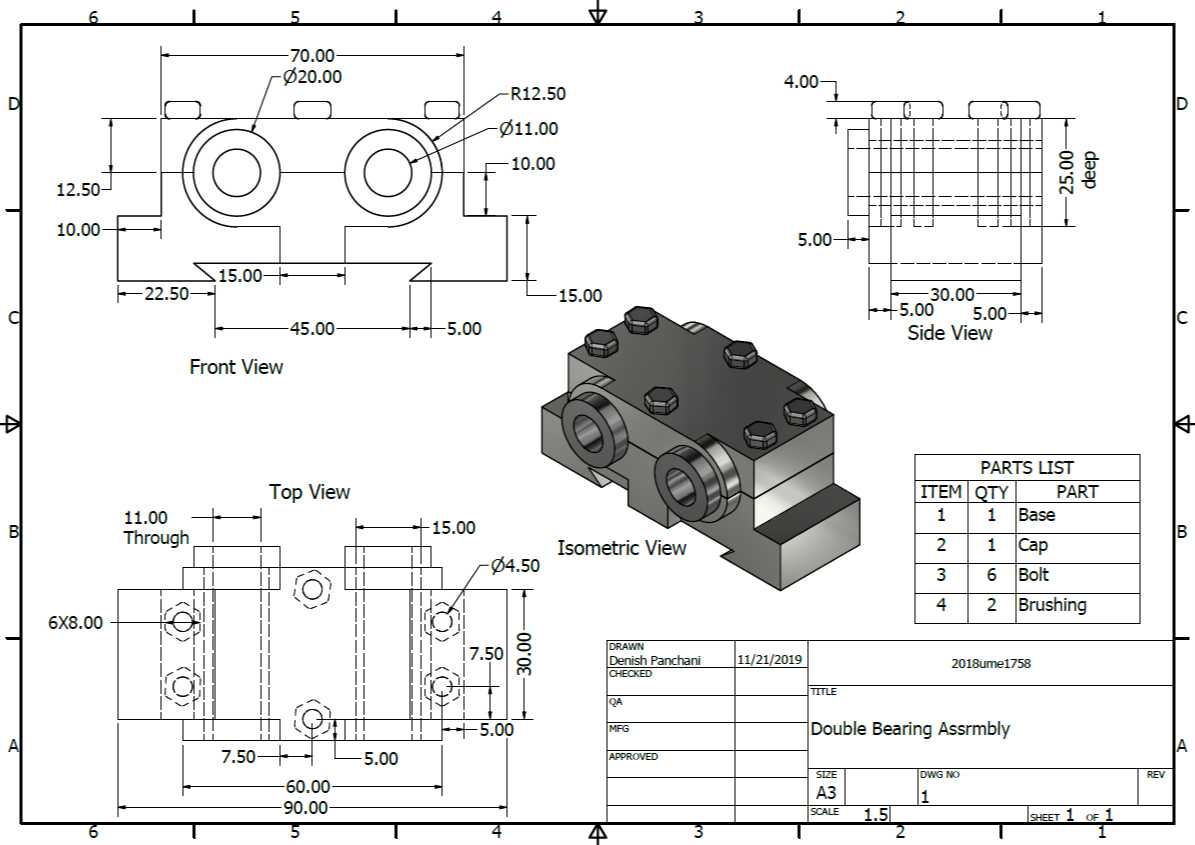

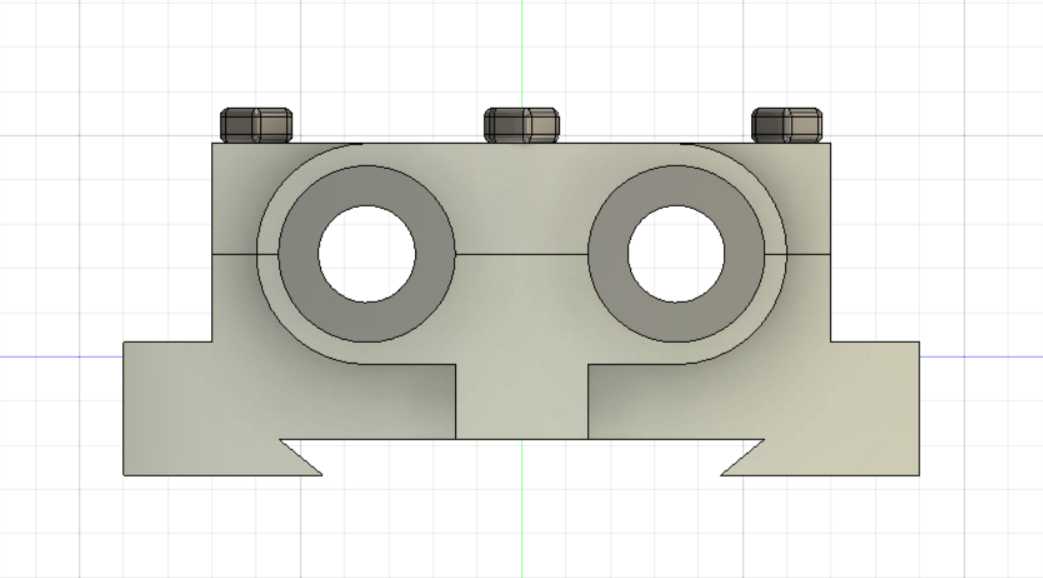

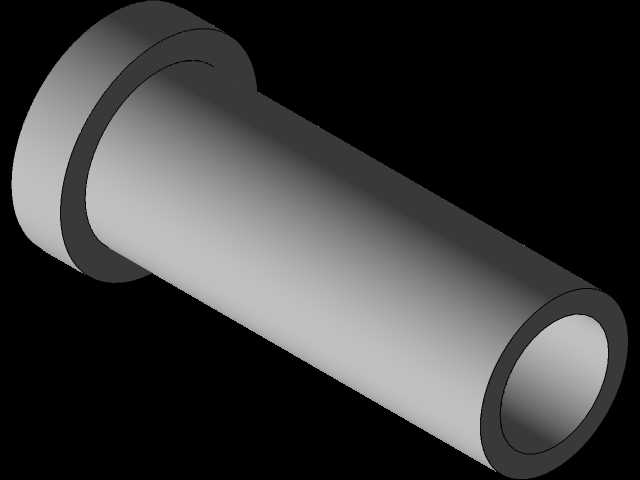

  两个平行布置的轴承孔保持严格的中心距公差,孔内壁的加工精度满足轴承外圈的过渡配合要求,孔端预留的挡边结构可限制轴承外圈的轴向窜动,无需额外加装孔用挡圈,减少了装配零件数量。支座一侧延伸出的块状安装基面,是整个组件与阀体本体连接的定位面,基面上预留的安装孔位可通过螺栓将整个轴承座固定在减压阀的阀体铸造凸台上,安装基面与轴承孔轴线的平行度公差控制在合理范围内,避免安装后轴承孔偏斜导致转轴转动阻力增大。剖分面之间设置的定位销孔,用于装配时上下半座的精准对位,消除合箱时的错位量,保证两个轴承孔的圆度不会因合箱偏差出现变形,相比无定位销的合箱结构,能大幅降低装配时的调整时间,也避免长期运行后螺栓松动导致的上下座错位。

  顶部的盖板结构除了起到轴承孔端的密封防护作用,还可在盖板内侧预留润滑脂存储腔,通过盖板上的注油孔可定期向轴承内部补充润滑脂,减少轴承在长期转动过程中的磨损,适配减压阀长期处于户外、工业管路环境下的低维护需求。从安装边界来看,整个支座的外形轮廓紧凑,两个轴承孔的中心距根据配套阀芯连杆的转动半径设计,安装基面的螺栓孔间距匹配常规减压阀阀体的通用安装凸台尺寸,不需要对原有阀体进行额外加工即可完成替换安装,轴承孔的内径尺寸适配常用的深沟球轴承规格,可根据实际载荷需求更换不同精度等级的同尺寸轴承,不需要修改支座的主体结构。

  在实际工况应用中,这种双轴承支撑结构相比单轴承悬臂支撑,能大幅降低转轴的径向挠度,尤其是在减压阀调压过程中,阀芯受到介质轴向推力和转动扭矩的复合作用时,双点支撑的结构可让转轴的受力分布更均匀,减少轴承局部过载的情况,延长整个调压机构的使用寿命。结构设计时还考虑了加工工艺性,上下半座的外形均采用规则的平面与圆弧面组合,可通过普通铣床完成粗加工,轴承孔在合箱锁紧后一次镗削成型,保证孔的同轴度和尺寸精度,不需要复杂的五轴加工设备,适合批量生产时的成本控制,合箱面的加工粗糙度要求满足密封和定位需求,不需要过高的研磨工序,平衡了加工成本和使用性能。
