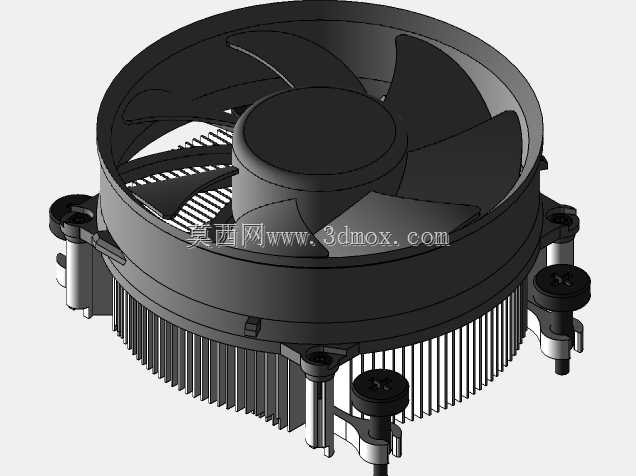

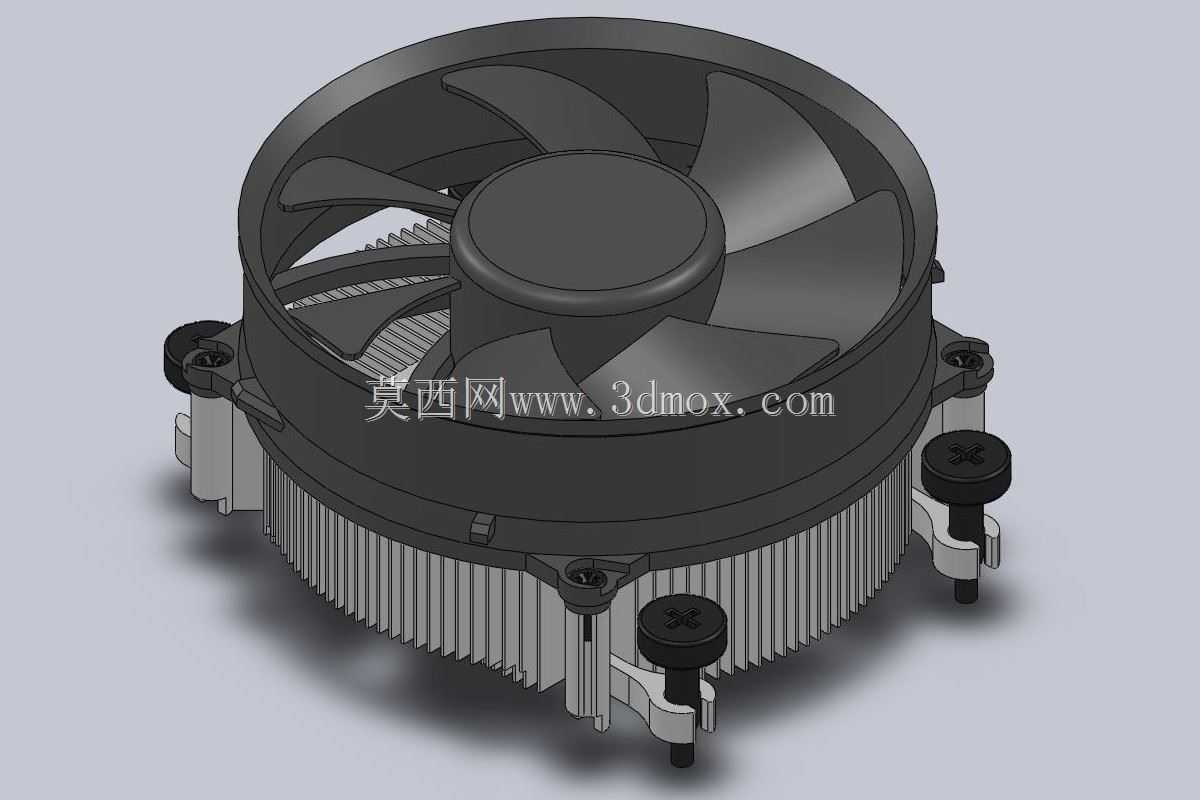

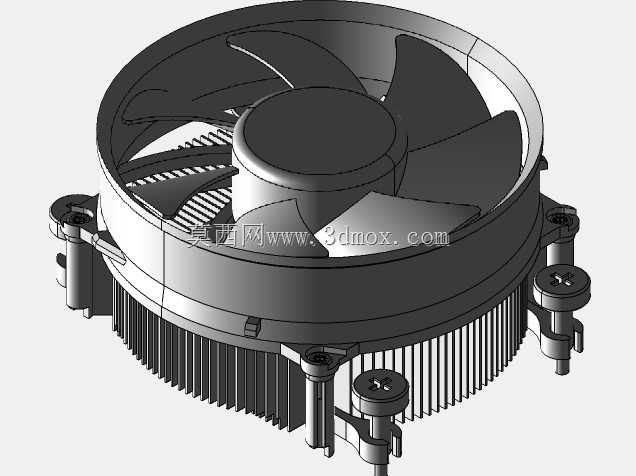

AMD无护罩49mm间隙CPU风冷散热器结构

这款无护罩结构的下压式风冷散热模组，主要面向台式计算机处理器的散热需求，适配对应规格的AMD处理器安装位，49毫米的垂直间隙设计，能够适配多数紧凑型机箱的内部安装空间，避免与内存、主板供电散热片产生安装干涉，在小尺寸机箱装机场景中具备较好的空间适配性。从结构设计来看，产品采用下压式送风路径，轴流风扇运转时产生的气流垂直向下吹向底部的铝制散热鳍片阵列，鳍片采用密集等距排布的直肋结构，能够在有限的投影面积内最大化拓展散热接触面积，气流穿过鳍片间隙后可向四周扩散，顺带覆盖处理器周边的主板供电、内存区域，辅助带走周边元件的工作热量，这也是下压式散热结构区别于塔式侧吹结构的典型应用优势。产品的安装固定结构采用卡扣式弹性压合设计，四个角位的固定柱带弹性预紧结构，安装时对准主板对应孔位压入即可完成固定，弹性结构能够提供稳定的压合力，保证底部散热接触面与处理器顶盖紧密贴合，减少接触热阻，同时避免压合力过大损伤处理器核心或主板PCB。风扇部分采用七叶轴流扇叶设计，扇叶做了曲面倾角优化，在保证足够风量输出的同时，能够降低扇叶切割气流产生的紊流噪音，无护罩的结构设计一方面减少了风扇外圈的结构占用，进一步压缩整体垂直高度，另一方面也减少了护罩结构对气流的阻挡，提升气流进出的效率。需要注意的是，该结构无外围护罩的设计，在安装操作时需要注意避免线缆、杂物卷入扇叶，同时其安装孔位匹配对应AMD平台规格，并不适配英特尔盒装散热器的标准安装位置，在跨平台选型应用时需要提前核对安装孔位与空间间隙。从建模精度来看，该结构对外部安装尺寸、固定卡扣的配合公差、鳍片排布间距、扇叶曲面形态都做了精准还原，能够用于电脑硬件装配干涉验证、散热结构方案参考、装机空间模拟等场景，结构设计人员可基于该模型调整鳍片密度、风扇参数、固定结构形式，衍生适配不同功耗等级处理器的散热方案，也可用于紧凑型机箱的内部布局校核，验证散热模组与周边硬件的间隙是否满足装配要求。
