40毫米规格可打印散热风扇防尘滤网

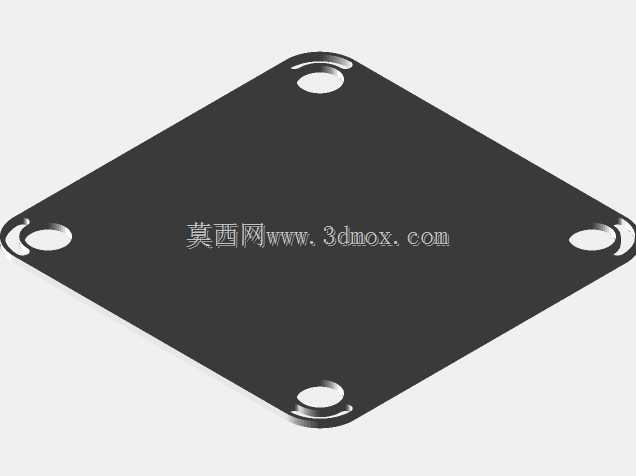

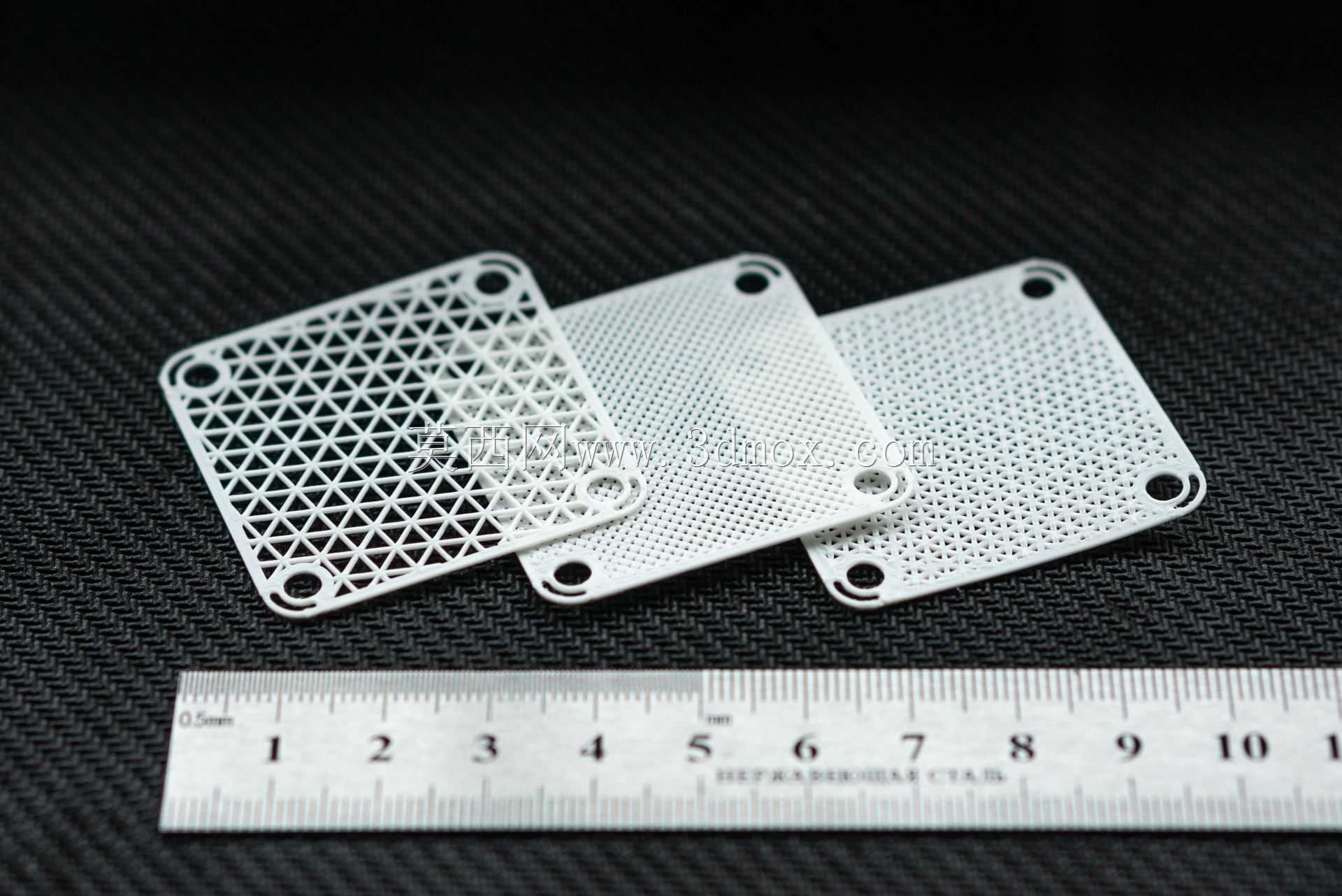

在工控机箱、小型桌面3D打印机、紧凑型伺服驱动柜、嵌入式计算设备这类对散热通风有硬性要求，同时又对粉尘侵入容忍度极低的设备场景里，风扇进风端的过滤部件一直是容易被忽略但直接影响设备长期运行稳定性的小结构件。常规市售的成品风扇滤网要么开孔密度固定无法适配不同粉尘浓度的使用环境，要么安装孔位偏差无法匹配非标定制的小型散热模组，很多结构工程师在做紧凑型设备的内部布局时，往往需要根据实际安装空间自行设计适配的过滤结构。这款适配40毫米边长标准轴流风扇的过滤件，在设计时首先锁定了安装边界：对应40毫米规格风扇的标准安装孔距32毫米，整体外轮廓尺寸控制在40毫米见方，厚度仅0.7毫米，不会额外占用风扇与机箱面板之间的预留间隙，哪怕是内部空间极度紧凑的迷你ITX机箱、小型PLC控制盒，也能直接嵌装在风扇进风侧，不会和周边的接线端子、电容元件产生结构干涉。设计时没有预设固定的网格填充结构，而是将实体部分仅保留外框与四个带安装定位孔的固定耳，中间的过滤区域完全留空，交由使用者根据实际使用场景在切片环节自行选择填充图案与填充密度——如果是用在洁净度较高的室内办公设备上，可以选择大孔隙的三角网格结构，最大化降低风阻，减少风扇的进风损耗，避免因为滤网遮挡导致散热风量不足；如果是用在木工加工车间、多粉尘的工业现场这类环境，可以选择高密度的微孔填充 pattern，提升粉尘拦截效率，哪怕需要定期更换也能直接快速打印替换，不用等待非标配件的采购周期。结构上特意取消了模型的顶层与底层实心填充，打印时可以在任意层高位置停止作业，根据实际需要调整滤网的实际厚度，适配不同的安装卡槽深度。四个角的安装孔做了轻微的沉位设计，既可以用M3自攻螺丝直接固定在风扇的安装孔位上，也可以卡在提前预留的机箱面板卡槽里，不需要额外的固定压条，减少装配环节的零件数量。不同于一体注塑成型的成品滤网，这种可按需打印的结构不需要开模成本，小批量设备打样阶段就能快速迭代调整，哪怕是临时需要调整开孔率或者外形尺寸，只需要修改对应参数就能快速产出适配的部件，对于做非标设备开发、小型硬件DIY的结构从业者来说，能大幅减少配件选型的匹配成本，也能根据实际的散热测试结果灵活调整滤网的通风阻力，平衡散热效率与防尘能力之间的矛盾。
