台式机CPU散热轴流排气风扇结构

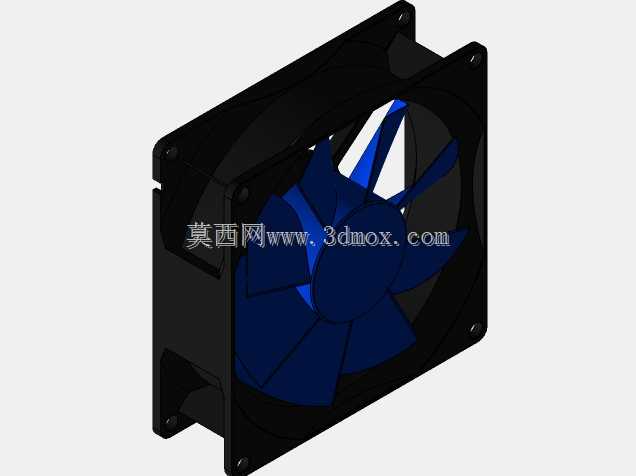

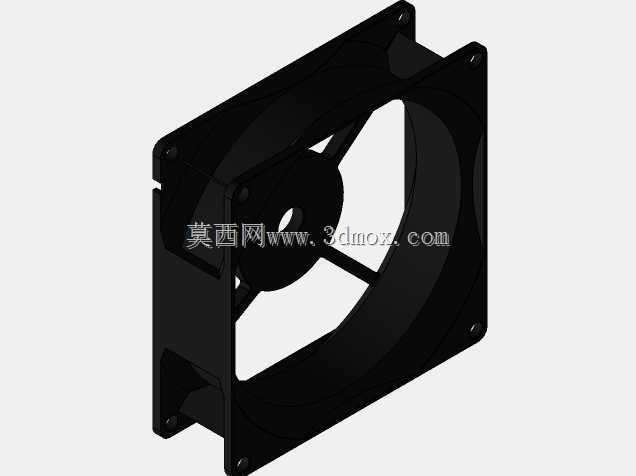

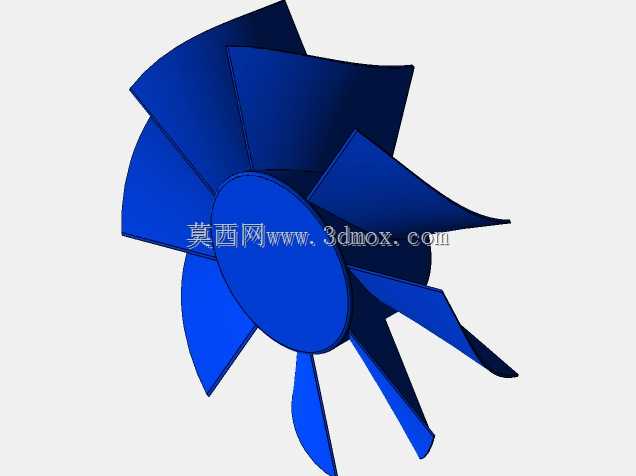

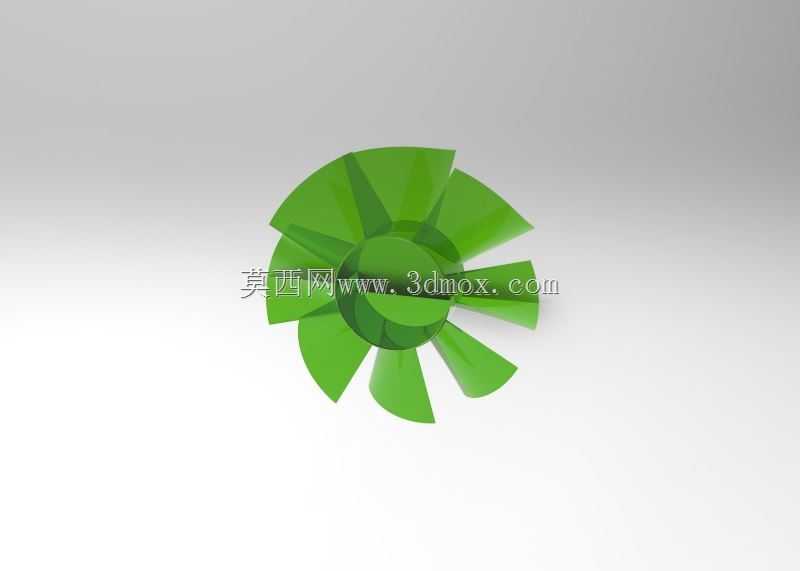

在桌面级计算机、工控机、小型服务器的散热系统设计中，这类轴流排气风扇是风冷散热链路里的核心空气驱动部件，其核心作用是通过定向气流带走CPU散热鳍片、机箱内部积热，维持电子元器件在允许的工作温度区间内稳定运行。从结构设计逻辑来看，该风扇采用标准方形外框结构，外框四角预留统一规格的安装孔位，匹配主流台式机机箱、塔式CPU散热器的安装孔距，安装时可通过橡胶减震钉或者自攻螺丝完成固定，外框的边框厚度经过优化，既保证安装后的结构强度，避免长期运行产生共振异响，又不会过度占用机箱内部的走线空间。扇叶部分采用七叶后掠式曲面设计，这种叶型是经过流体仿真迭代优化的结果，能够在相同转速下获得更高的风压与风量，同时切割空气时产生的湍流噪音更低，扇叶与中心轮毂的连接过渡做了圆弧处理，减少气流在叶根位置的涡流损耗，提升气动效率。风扇中心的轮毂区域内置驱动电机与控制电路，外框的导流圈结构能够约束气流流向，避免气流在扇叶边缘产生径向逸散，保证吹出的气流能够集中吹向散热鳍片区域，提升热交换效率。在实际选型应用中，这类风扇除了用于CPU散热器直吹散热，也可作为机箱排风风扇安装在机箱后侧、顶部的排风位，将机箱内部的热空气快速排出，形成合理的机箱内外空气循环。设计建模过程中，需要严格控制扇叶与外框内壁的间隙，间隙过大会产生气流回流降低散热效率，间隙过小则可能因为扇叶动平衡偏差、长期运行的轴承磨损产生擦框故障；同时安装孔的位置度公差需要严格控制，保证与标准安装位的互换性，外框的四个边角做了小倒角处理，避免安装时划伤操作人员或者机箱线材。扇叶的材质选用耐温工程塑料，能够长期在机箱内部的较高温环境下保持结构强度，不会因为长期受热产生形变，影响动平衡与运行稳定性。
