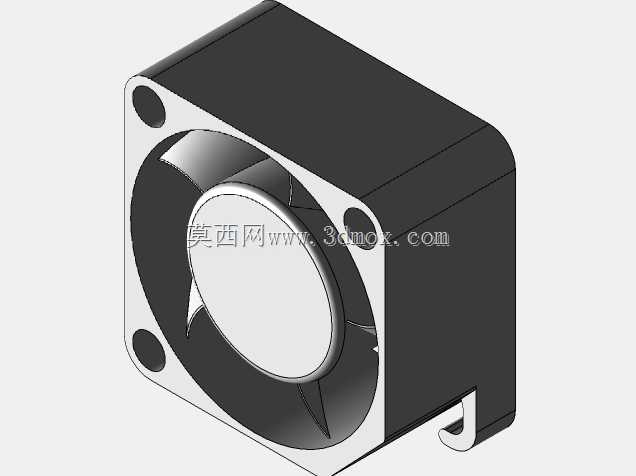

20mm规格直流5V径向散热小风机结构

在紧凑型电子设备的热管理设计中，小尺寸径向散热风机是解决局部积热问题的核心元件，这类20mm见方、厚度10mm的微型风机，常被用于嵌入式工控板、迷你主机、便携检测设备、小型通讯模块这类内部空间极度局促的场景中，承担将发热元件表面的滞留热空气快速导出、形成定向气流循环的作用。不同于大尺寸轴流风机的宽幅送风设计，这类微型径向风机的气流路径经过特殊优化，进风区域集中在扇叶正面中心区域，出风沿风机周向径向导出，能够适配贴装式散热片的风道布局，避免气流在狭窄腔体内形成紊流损耗。从结构设计角度看，该风机采用方形外框搭配圆角过渡的外形，四个角预留的沉头安装孔位完全匹配行业通用的微型风机安装孔距标准，安装时可通过M2规格螺丝直接固定在PCB板预留的安装柱上，也可借助背胶卡扣实现免螺丝快速装配，外框侧边的定位卡扣能够在装配时快速卡入设备壳体的预设卡槽，避免风机运行时的微幅振动产生位移或异响。扇叶部分采用前倾式多叶片曲率设计，在有限的扇叶直径范围内最大化气流推动效率，中心的轮毂区域做了圆弧过渡处理，能够降低气流进入扇叶区域时的风阻，减少运行过程中的气动噪音。风机的外框与扇叶之间预留了均匀的转动间隙，既避免扇叶转动时与外框产生剐蹭，也能减少间隙处的气流回流损失，出线端的卡扣结构能够对供电引线形成限位，避免装配过程中引线被拉扯导致内部接线松脱。在实际选型适配时，需要重点关注该风机的安装边界尺寸，20mm的边长与10mm的厚度能够适配绝大多数1U及以下厚度的紧凑型设备内部空间，径向出风的特性也让它能够适配侧出风的设备风道设计，无需额外设计导风结构就能将发热元件的热量直接导向设备侧壁的散热孔位。这类微型风机的供电为直流5V，可直接从设备主板的USB供电引脚或稳压模块取电，无需额外设计升压或降压电路，大幅简化紧凑型设备的供电布线难度。建模过程中对风机的安装孔位深度、卡扣凸起尺寸、扇叶转动间隙都做了精准还原，能够直接用于设备的结构干涉检查、风道仿真模拟以及装配工艺验证，帮助结构工程师在设计阶段就确认风机与周边元件的空间距离，避免后期打样时出现装配干涉、风道遮挡等问题。
