PC机箱轴流散热风扇结构设计

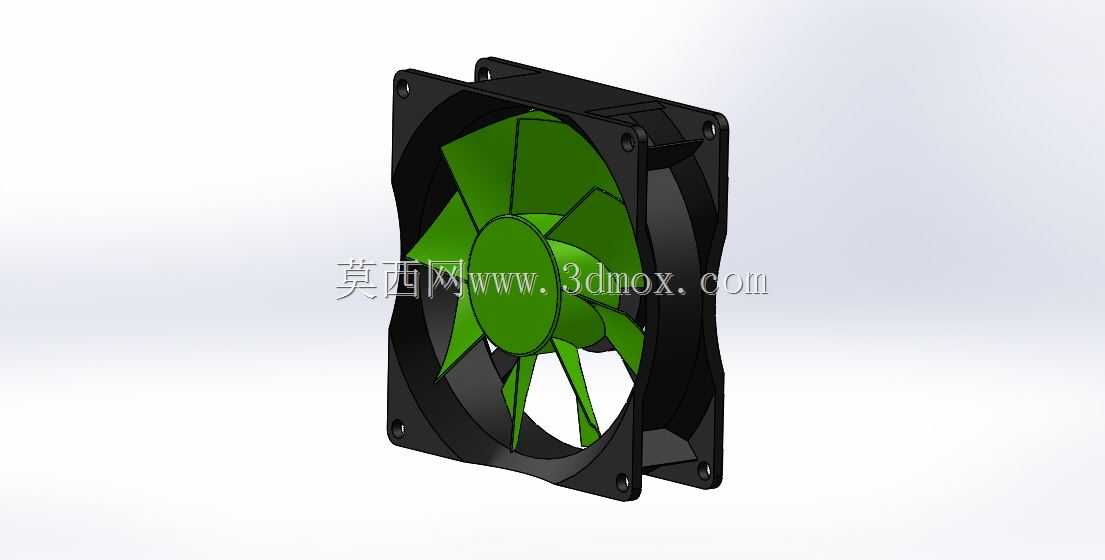

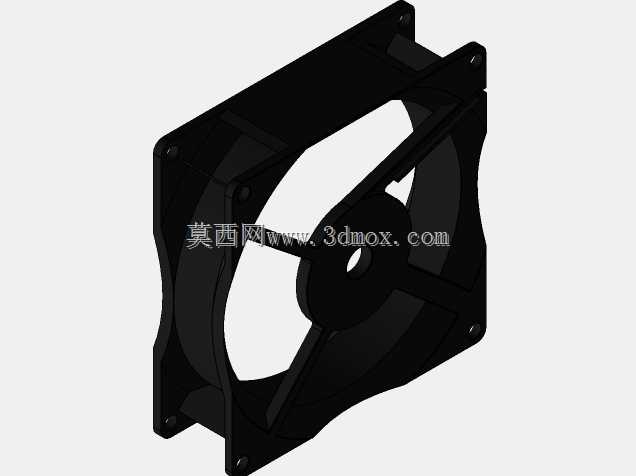

这款轴流散热结构的设计，最初是针对桌面PC机箱、工控机柜这类密闭电子设备舱的主动散热需求展开，日常选型中这类部件的核心诉求是在有限安装空间内，实现稳定的定向空气导流，带走PCB板、功率元件工作产生的积热，避免舱内温度超过电容、芯片等元件的耐受阈值。从结构设计逻辑来看，外框采用标准方形安装法兰结构，四个角预留沉头安装孔位，孔位间距匹配行业通用的120mm风扇安装规范，安装时可直接通过自攻螺丝或减震胶钉固定在机箱通风网孔位，不需要额外做安装转接件，能大幅降低整机装配的适配成本。外框的轴向厚度做了边界控制，既保证扇叶旋转时的导流罩深度足够，避免气流沿径向逸散损失风压，也不会过度占用机箱内部的走线空间，兼容绝大多数ATX、MATX规格机箱的风扇位安装要求。扇叶部分采用七叶大倾角曲面设计，叶型经过导流优化，旋转时能将进风侧的空气沿轴向平稳推送至出风侧，相比少叶结构，相同转速下的出风更均匀，气流脉动更小，运行时的风切噪音也能控制在较低区间，适配对运行噪音有要求的家用、办公场景。扇叶中心的轮毂结构做了加厚处理，内部预留了标准直流无刷电机的安装腔体，轮毂与外框内壁之间的间隙控制在极小范围，避免间隙过大导致的气流回流损失，提升风冷效率。外框的进风侧与出风侧都做了微倒角处理，一方面能减少安装时的锐边划伤风险，另一方面也能降低气流进出框体时的沿程阻力，提升实际通风量。实际应用中，这类风扇除了PC机箱散热，也可适配小型机柜、功放设备、电源模块的风冷散热场景，安装时只需匹配对应安装孔位，预留足够的进风出风空间，即可实现稳定的空气循环。建模过程中对扇叶的曲面曲率做了连续过渡处理，保证曲面无突兀折角，既符合注塑成型的工艺要求，避免生产时出现应力集中导致的扇叶变形，也能保证气流沿叶表流动时无明显紊流，提升运行稳定性。外框的加强筋结构沿安装孔位周向布置，在不增加过多壁厚的前提下提升框体的结构强度，避免安装锁紧时框体出现形变，影响扇叶的旋转间隙。
