半导体制冷珀耳帖散热冷却结构设计

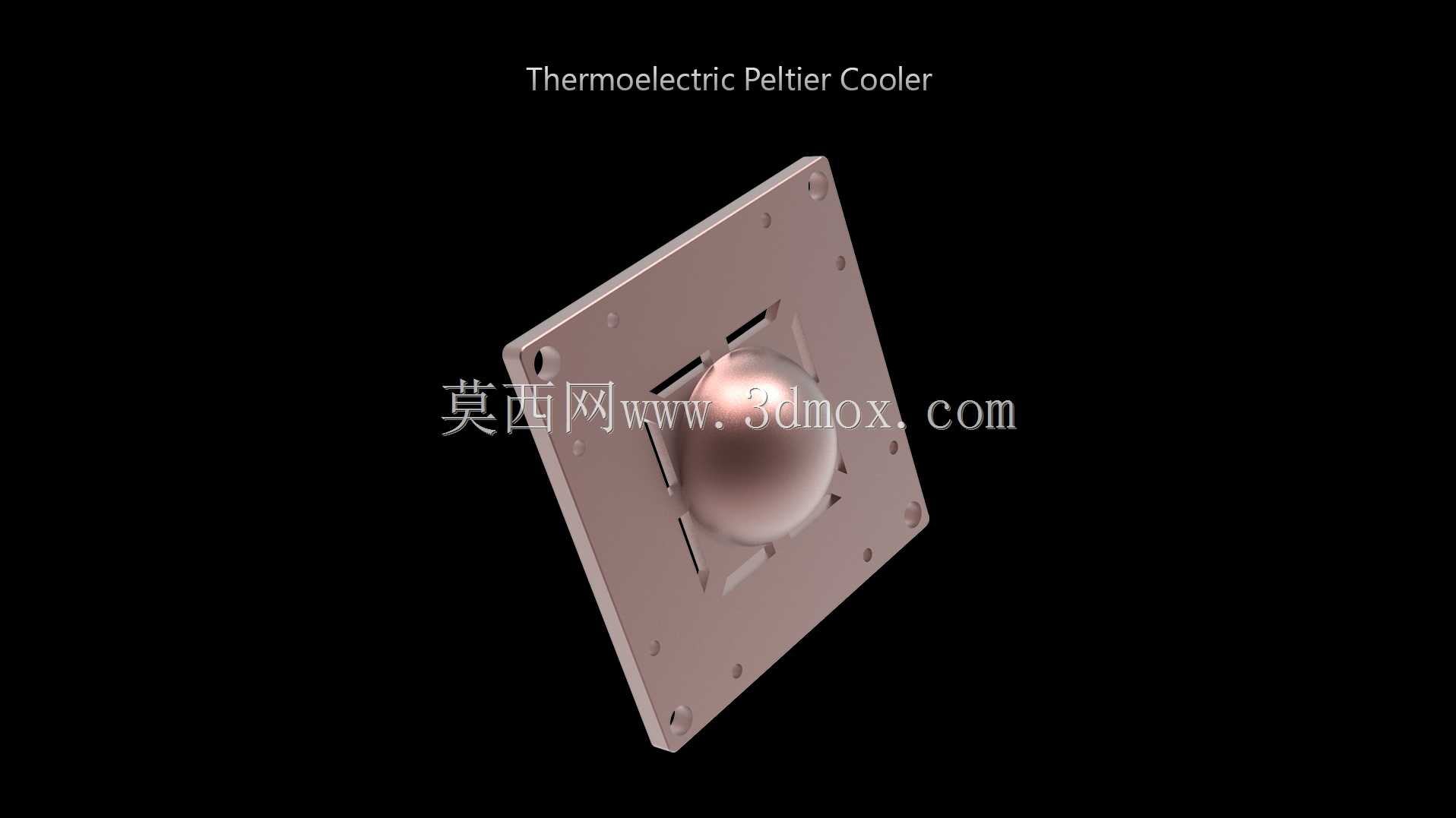

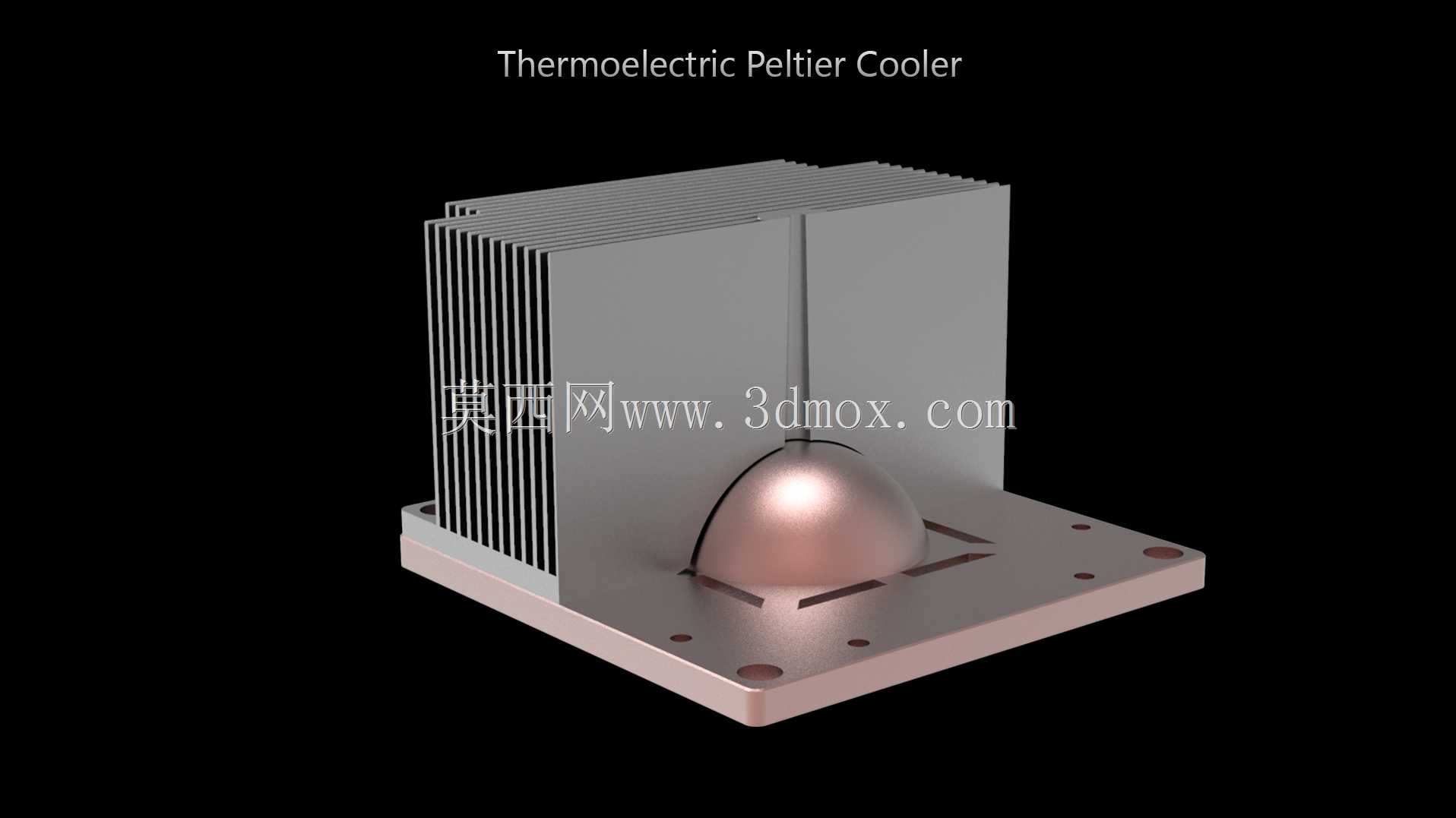

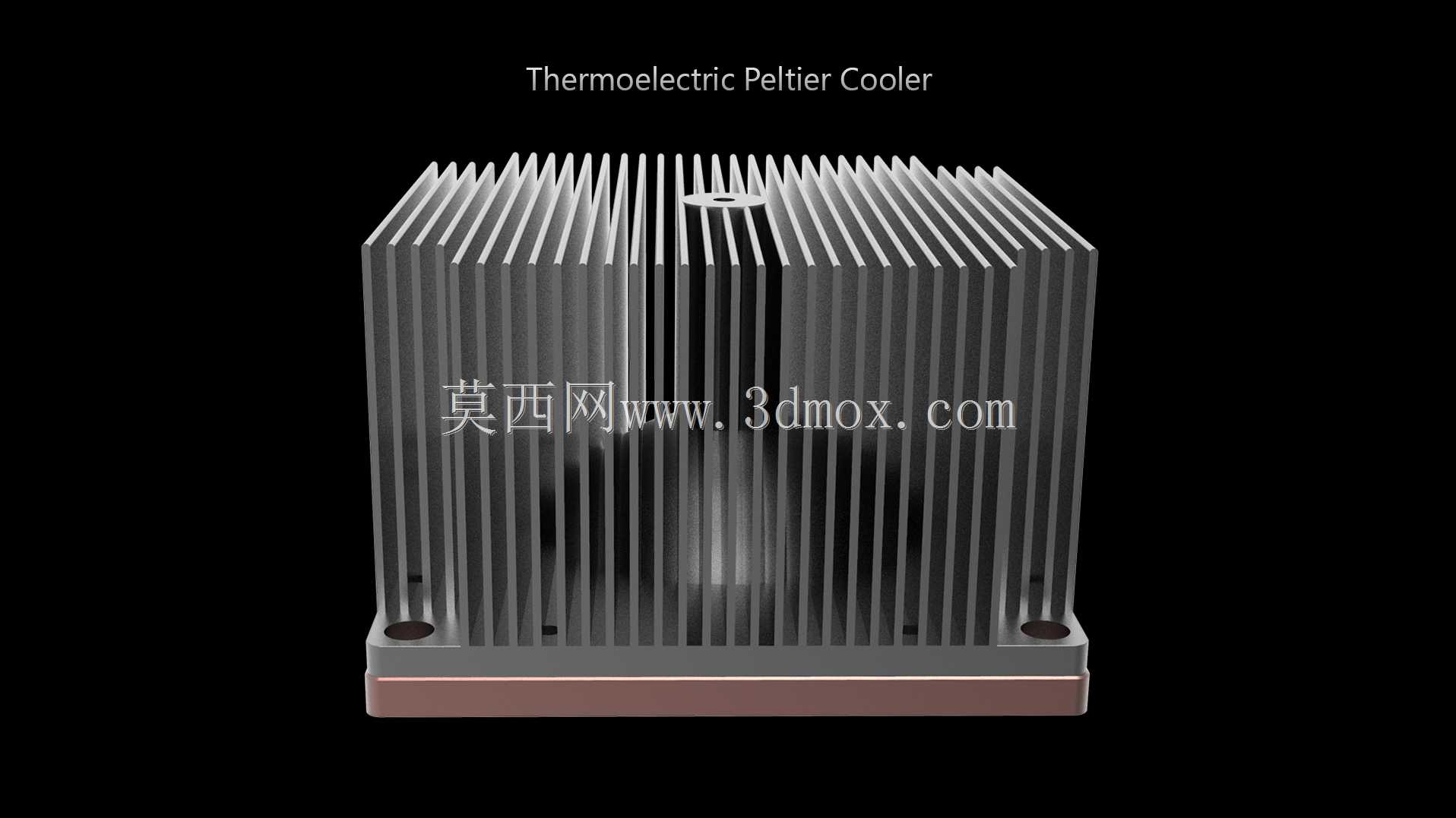

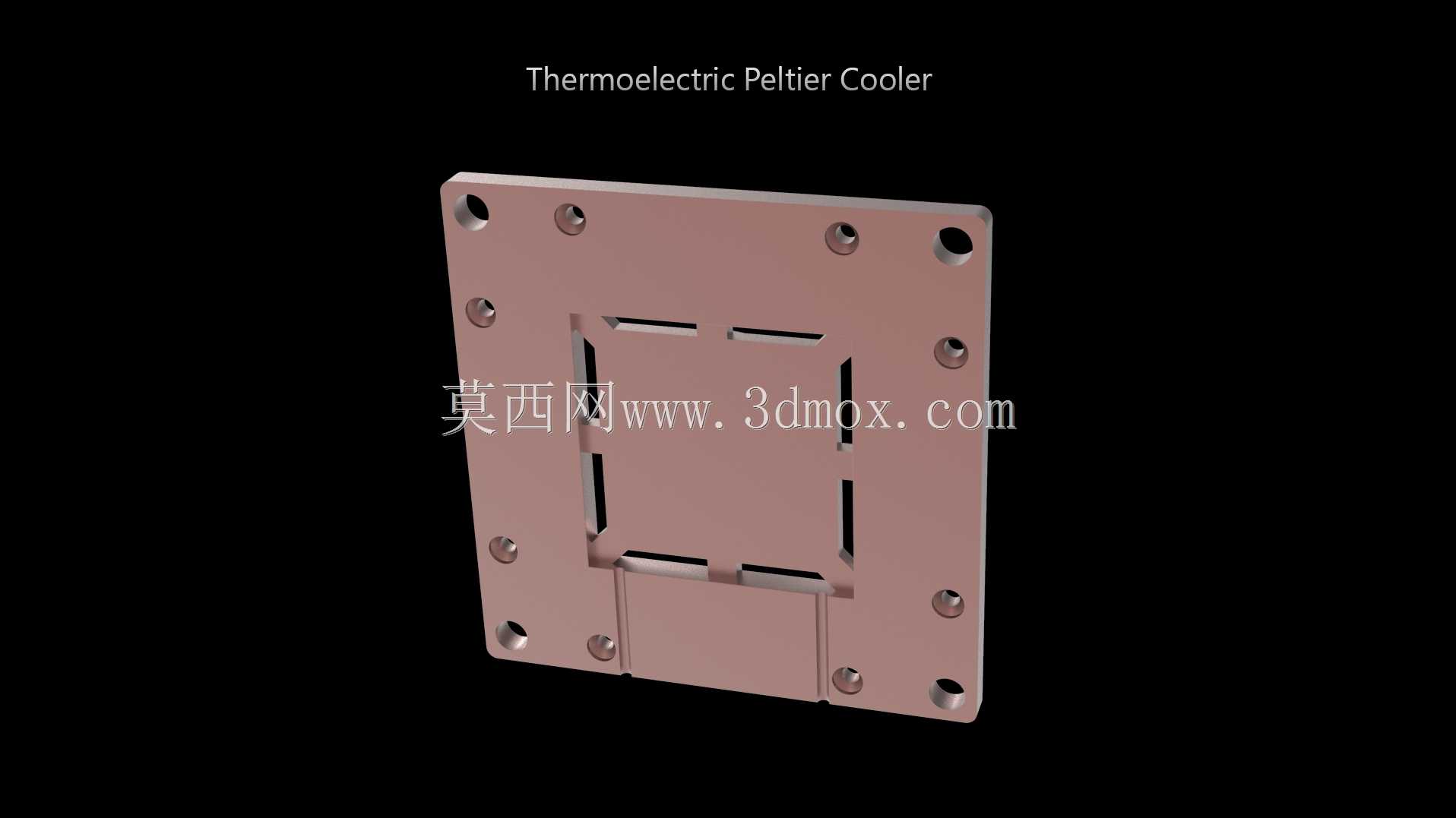

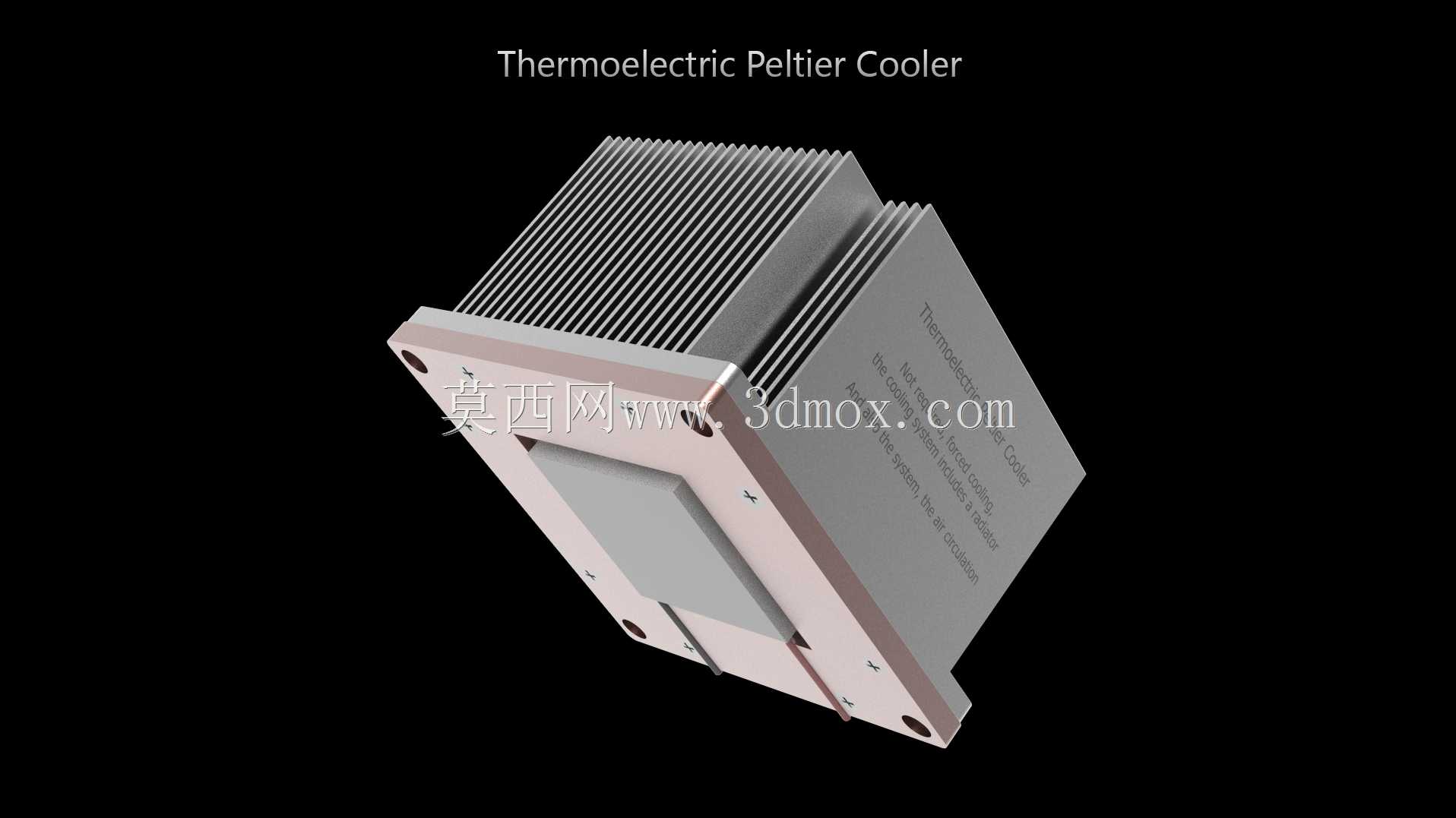

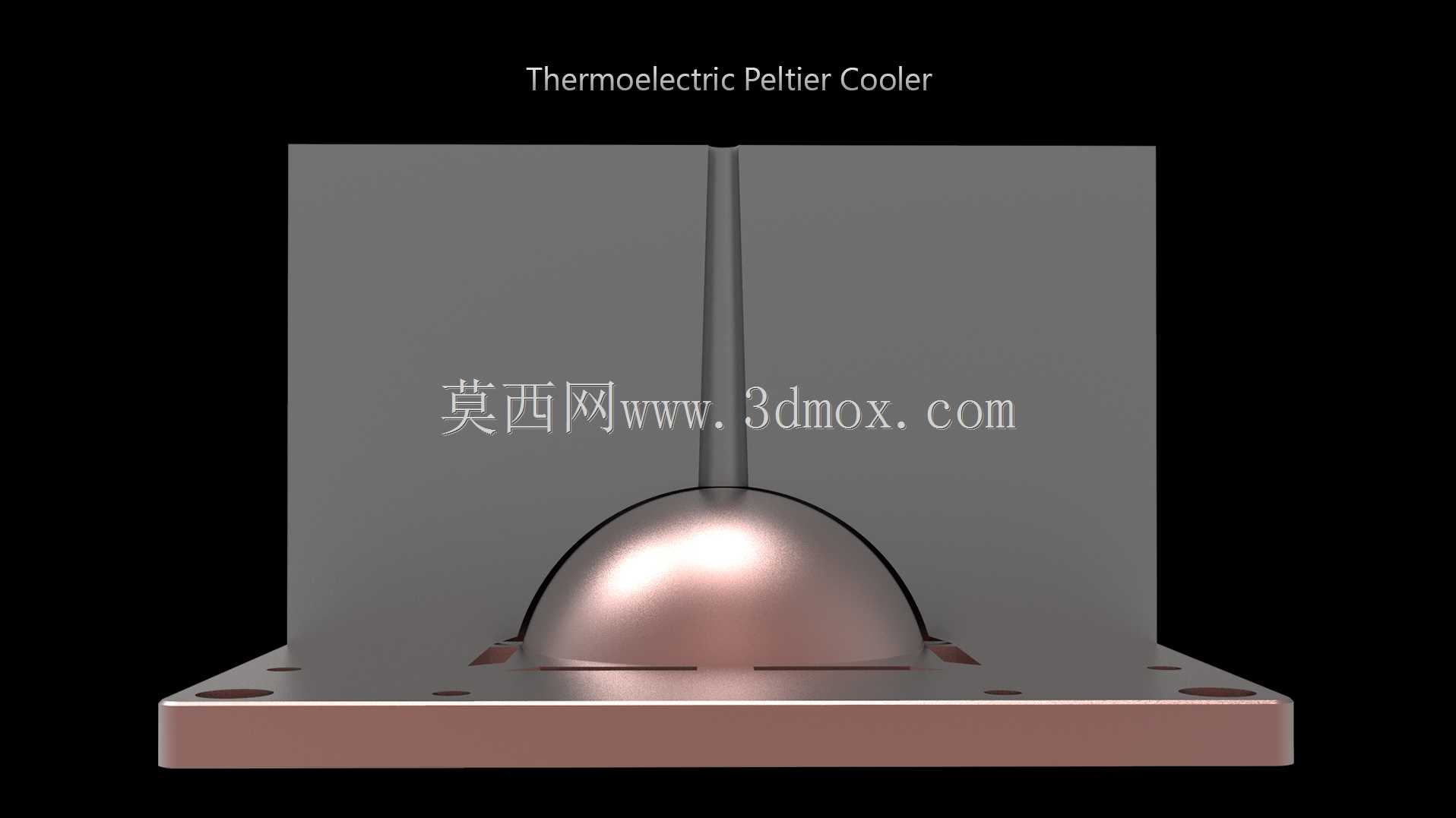

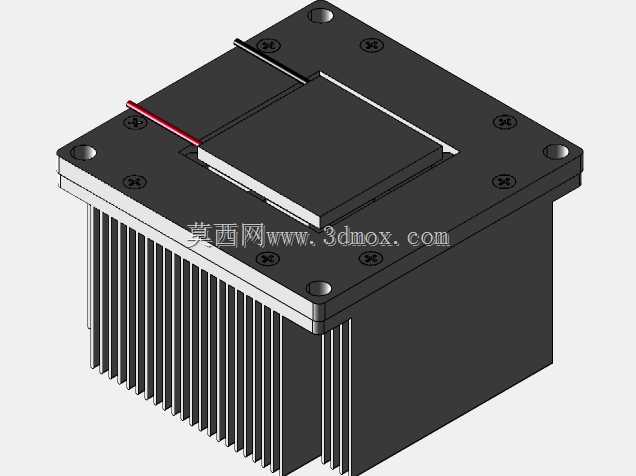

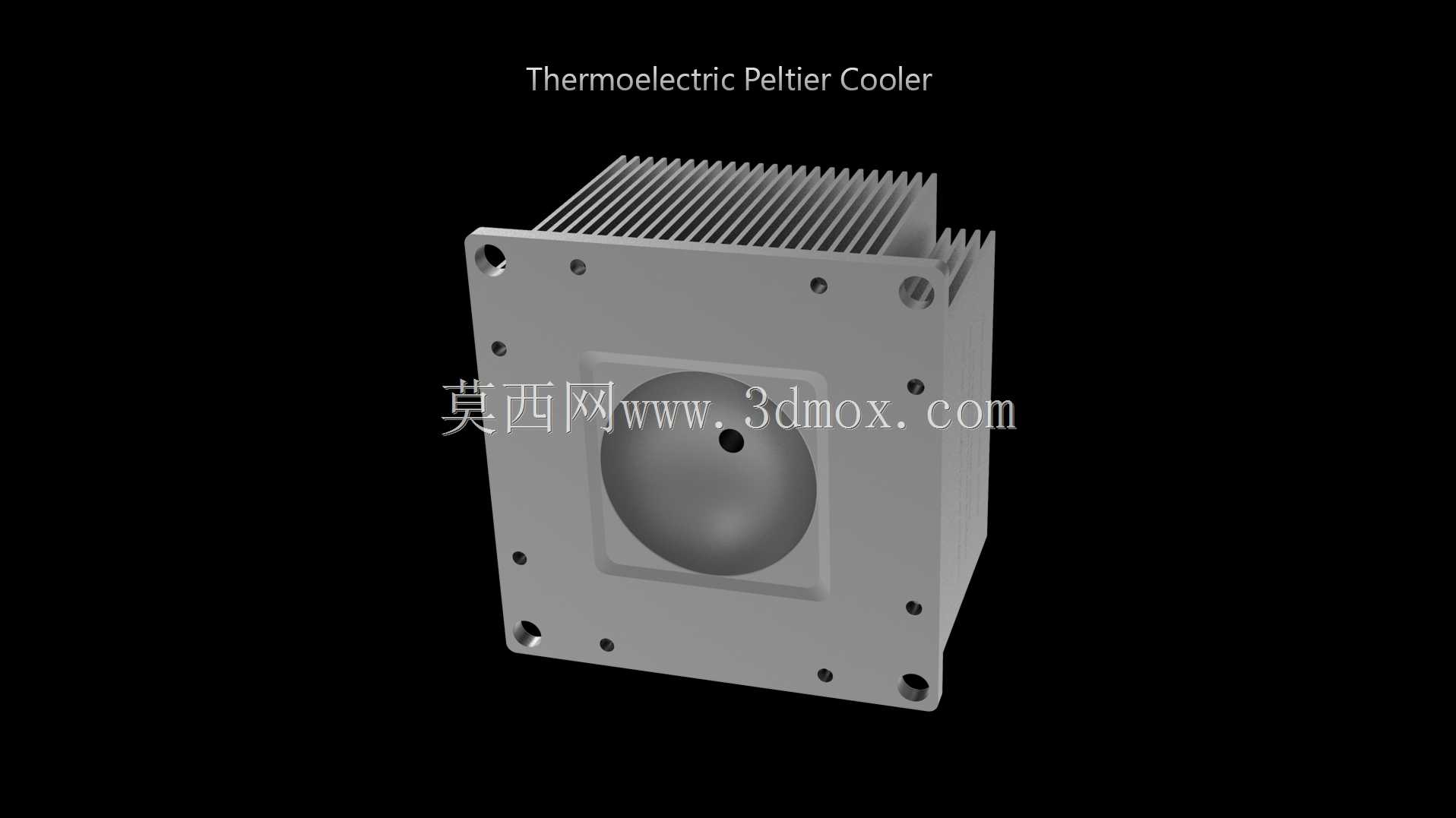

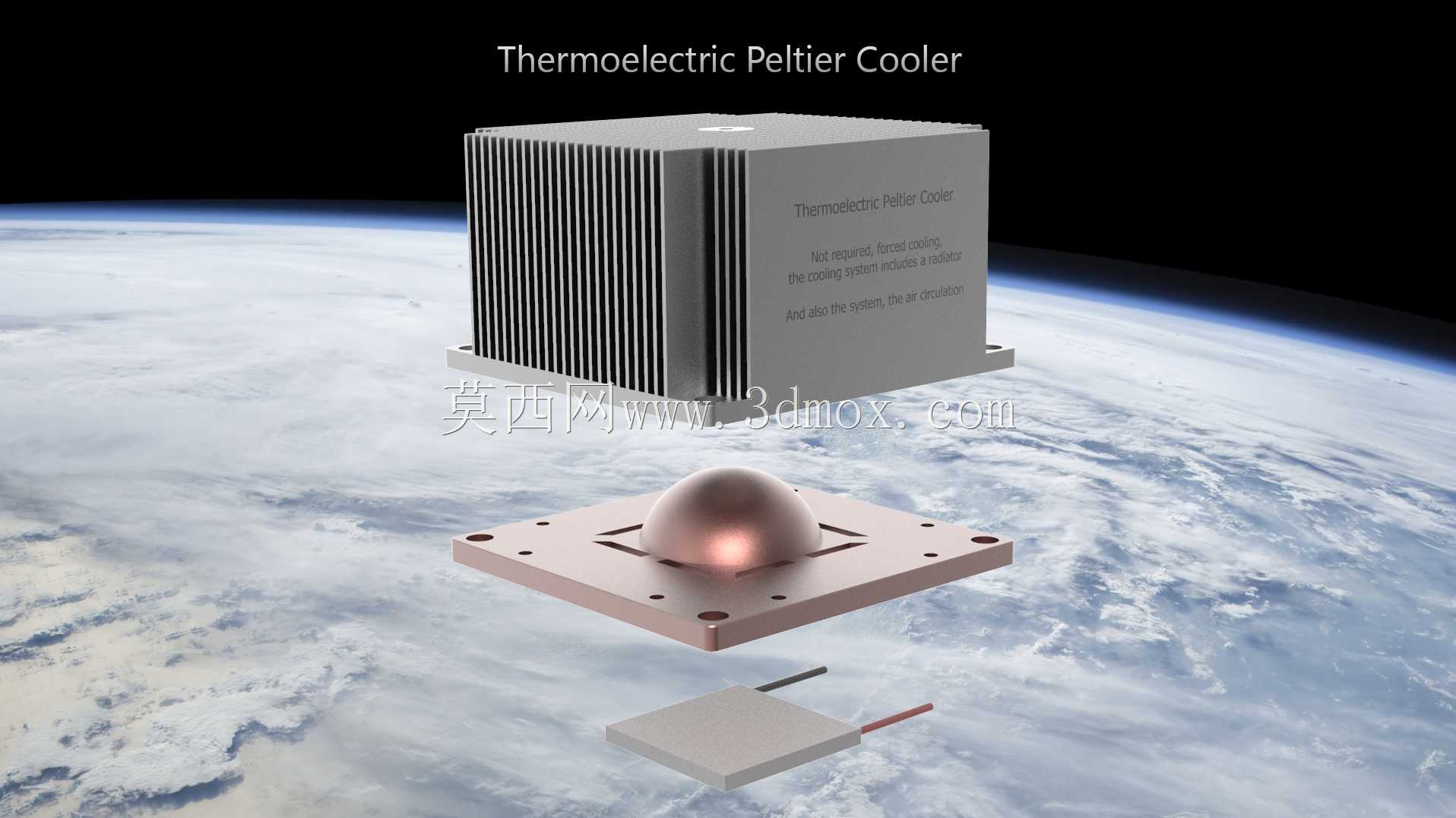

这套半导体制冷散热结构，核心依托珀耳帖效应实现精准控温，在小空间温控场景里的适配性极强，比如精密光学器件的恒温载台、小型医疗检测设备的温控模块、桌面级电子元件的低温测试工位，都能见到这类结构的实际应用。从结构拆分来看，整套模组分为三个核心功能段：最上方的铝挤型鳍片散热段，采用等间距直鳍结构设计，鳍片厚度与间距经过热阻核算，在自然对流或低转速风扇辅助下，能快速将热端积聚的热量散出，鳍片基座与半导体制冷片的热端接触面做了平面度处理，安装时配合导热介质可大幅降低接触热阻，避免热堆积导致制冷效率衰减。中间段是冷端导冷结构，采用紫铜基材加工，表面做了防氧化处理，中心的半球形凸台是冷量输出的工作面，可直接贴合需要控温的器件表面，方形安装法兰上预留了四个对称的安装孔位，孔位公差按照IT7级精度设计，能兼容多数小型温控工位的安装基准，法兰边缘做了倒角处理，避免安装时刮擦周边线路或器件。最下方的半导体制冷元件，采用常规方形陶瓷基片结构，引线从侧边引出，预留的走线空间可避免安装时压损导线，制冷片的冷端与紫铜导冷台、热端与铝挤散热器之间，都预留了标准厚度的导热介质填充间隙，建模时已经把压缩后的介质厚度纳入尺寸链核算，不会出现安装后尺寸超差的问题。设计过程中优先考虑了安装边界的通用性，整套模组的安装法兰尺寸、散热段的外形轮廓都做了标准化适配，不需要额外做转接件就能直接固定在常规的设备安装面板上，散热鳍片的高度也控制在常规小型设备的内部空间允许范围内，不会和周边的电路板、结构件产生干涉。冷端工作面的半球形设计，一方面可以减少和被冷却器件的接触间隙，另一方面也能在一定程度上抵消安装面的平面度误差，保证冷量传递效率。整套结构的热流路径经过优化，从制冷片冷端输出的冷量直接通过紫铜导冷台传递到工作面，没有多余的结构转折，热端的热量通过铝挤鳍片快速扩散到空气中，冷热端之间做了隔热避让设计，避免冷量泄漏导致的能耗提升。在实际选型适配时，可根据所需的制冷量调整制冷片的规格，对应的散热鳍片尺寸、导冷台尺寸也可按比例缩放，这套三维结构把各部件的装配关系、安装孔位、配合公差都做了明确的建模表达，结构设计人员可以直接在此基础上根据自身的温控需求做参数调整，不需要从零开始搭建基础结构，能大幅缩短温控模组的开发周期。
