四旋翼无人机集成式电机发电机结构设计

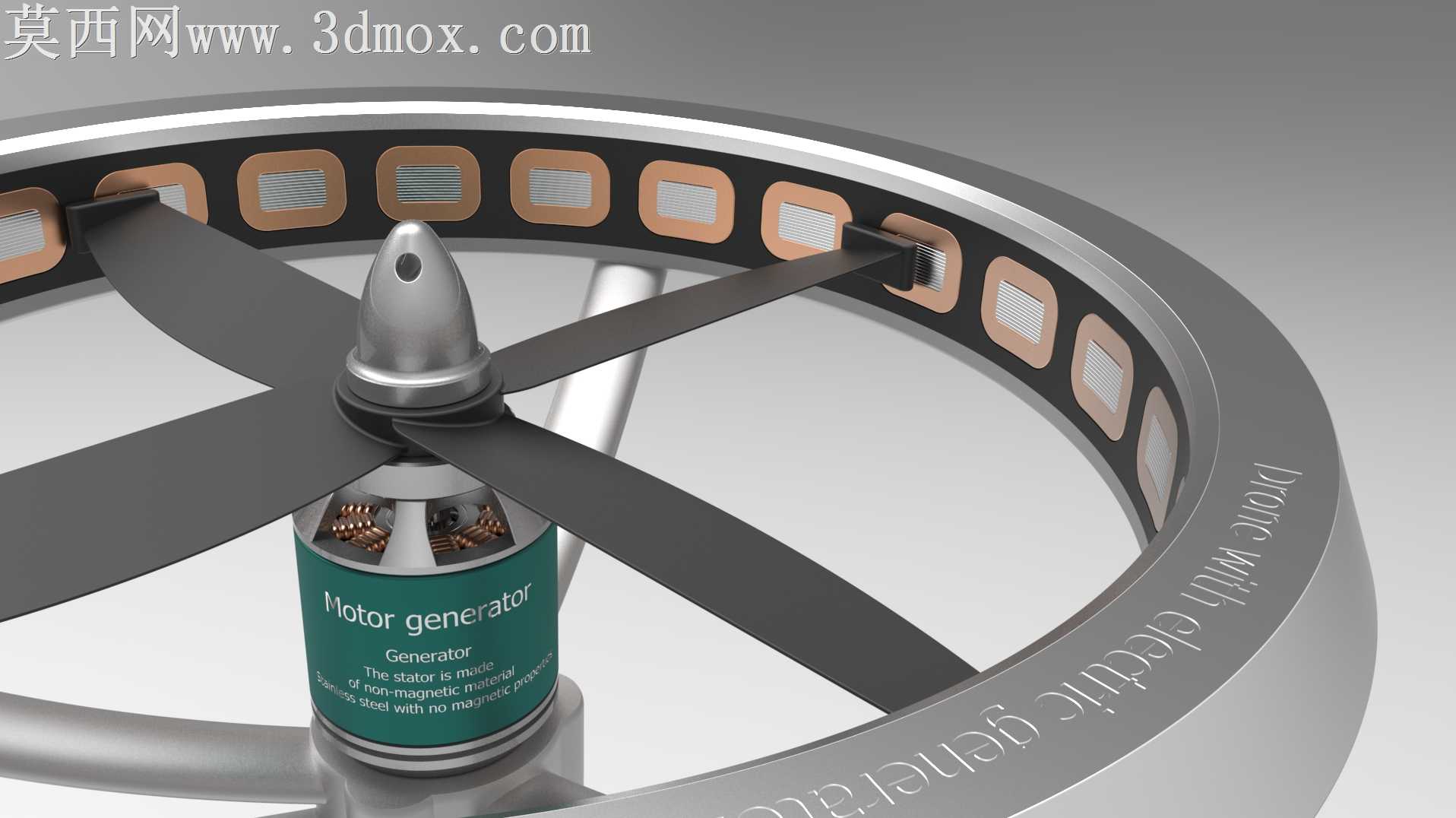

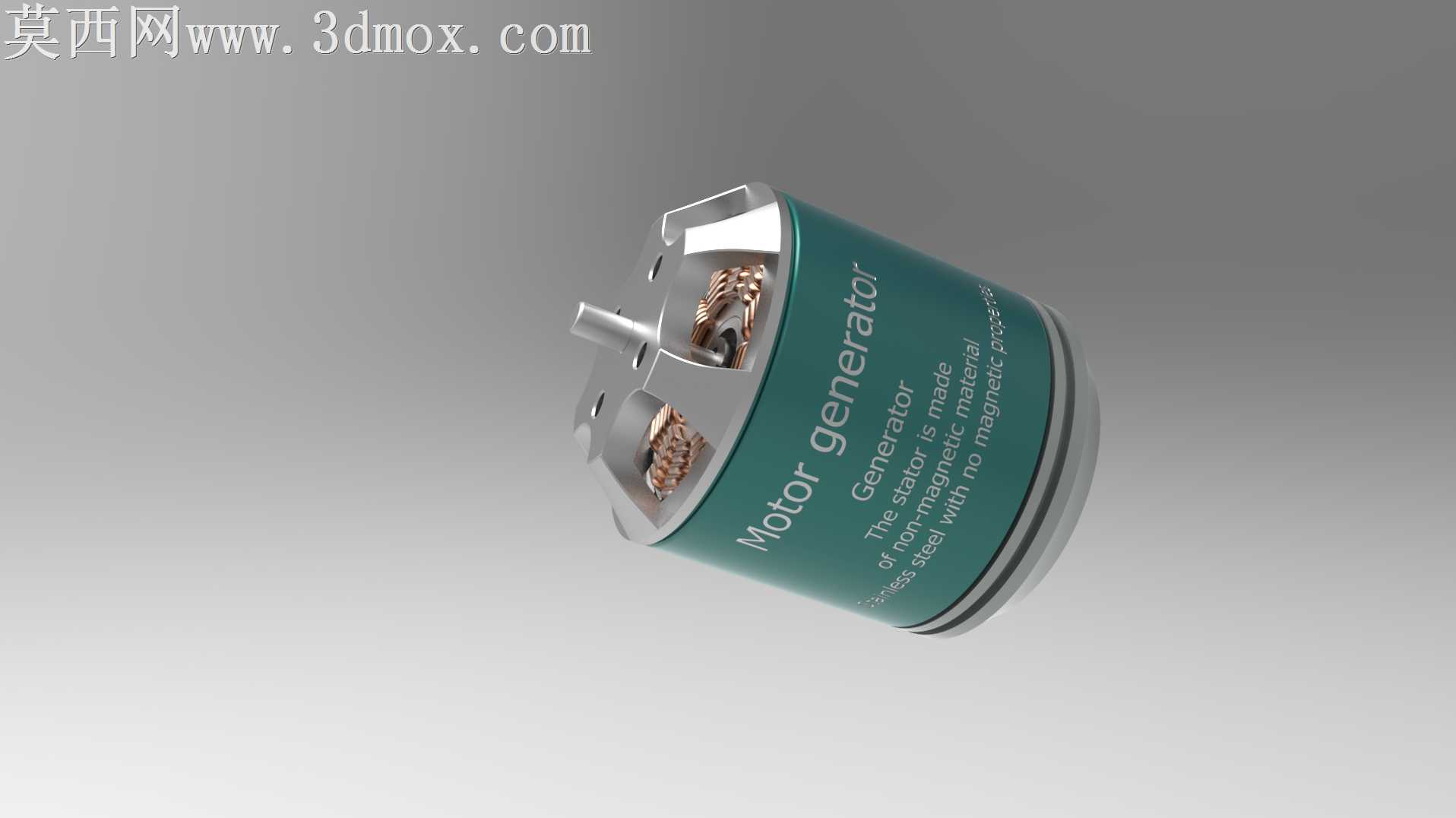

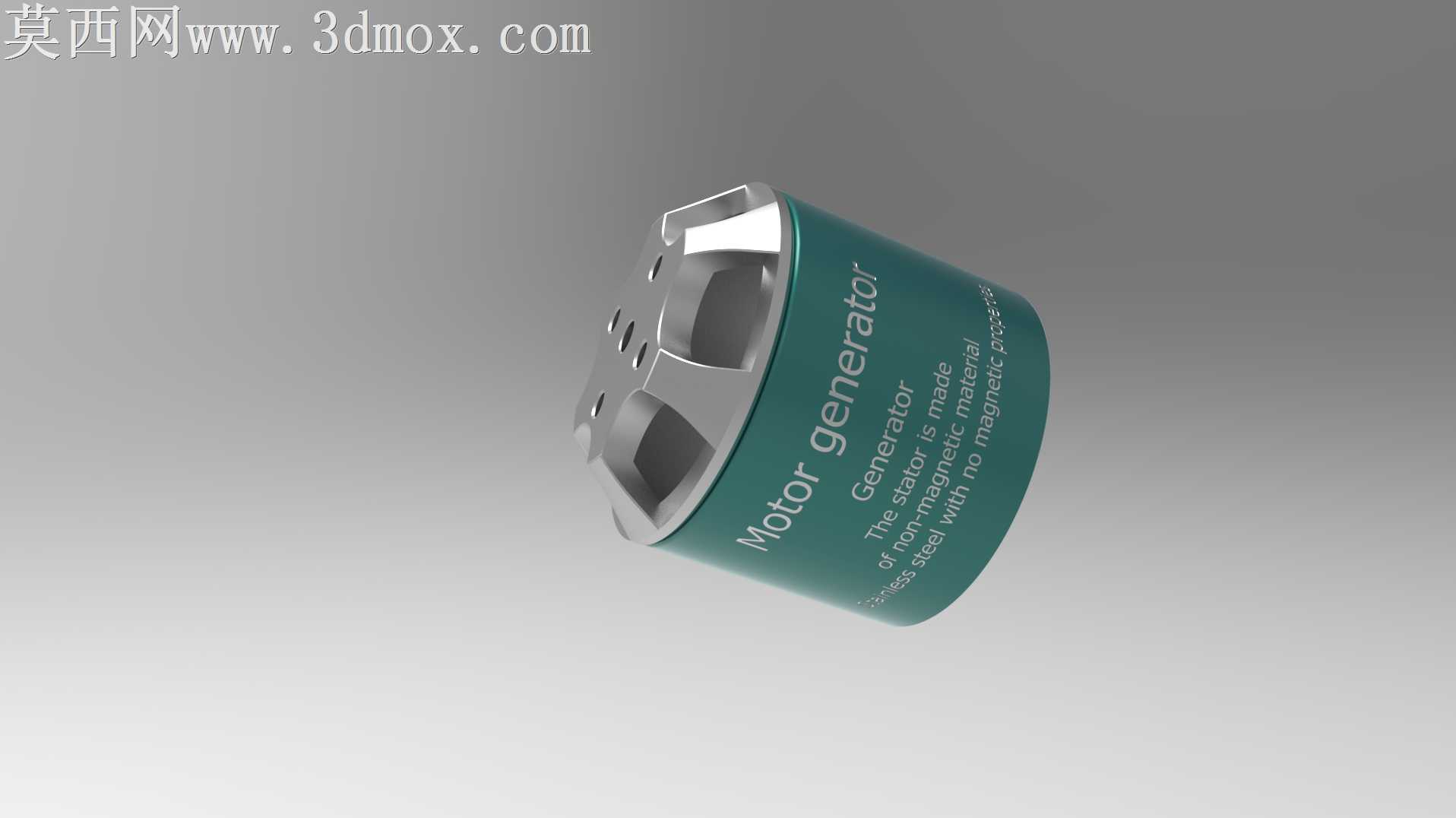

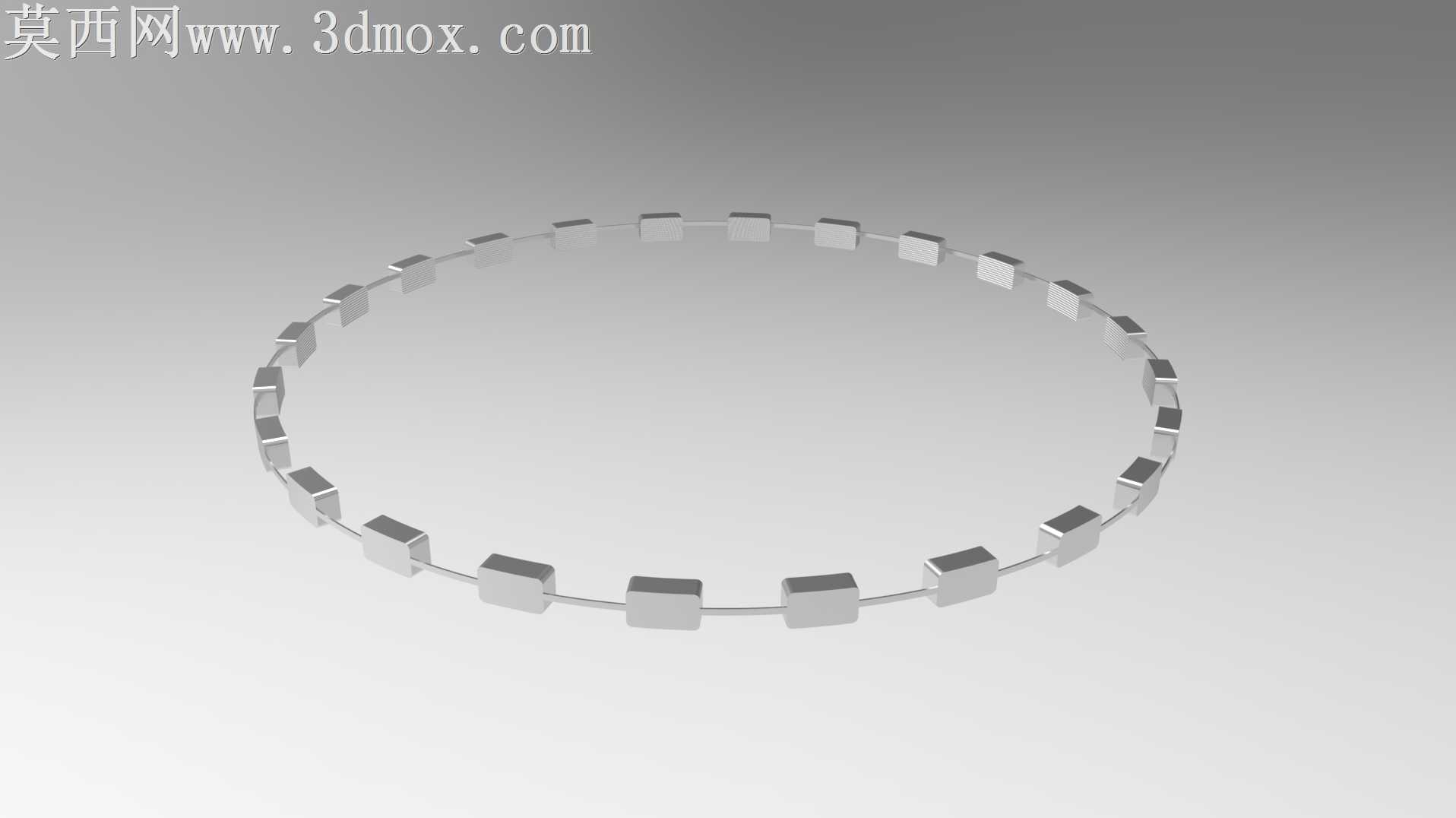

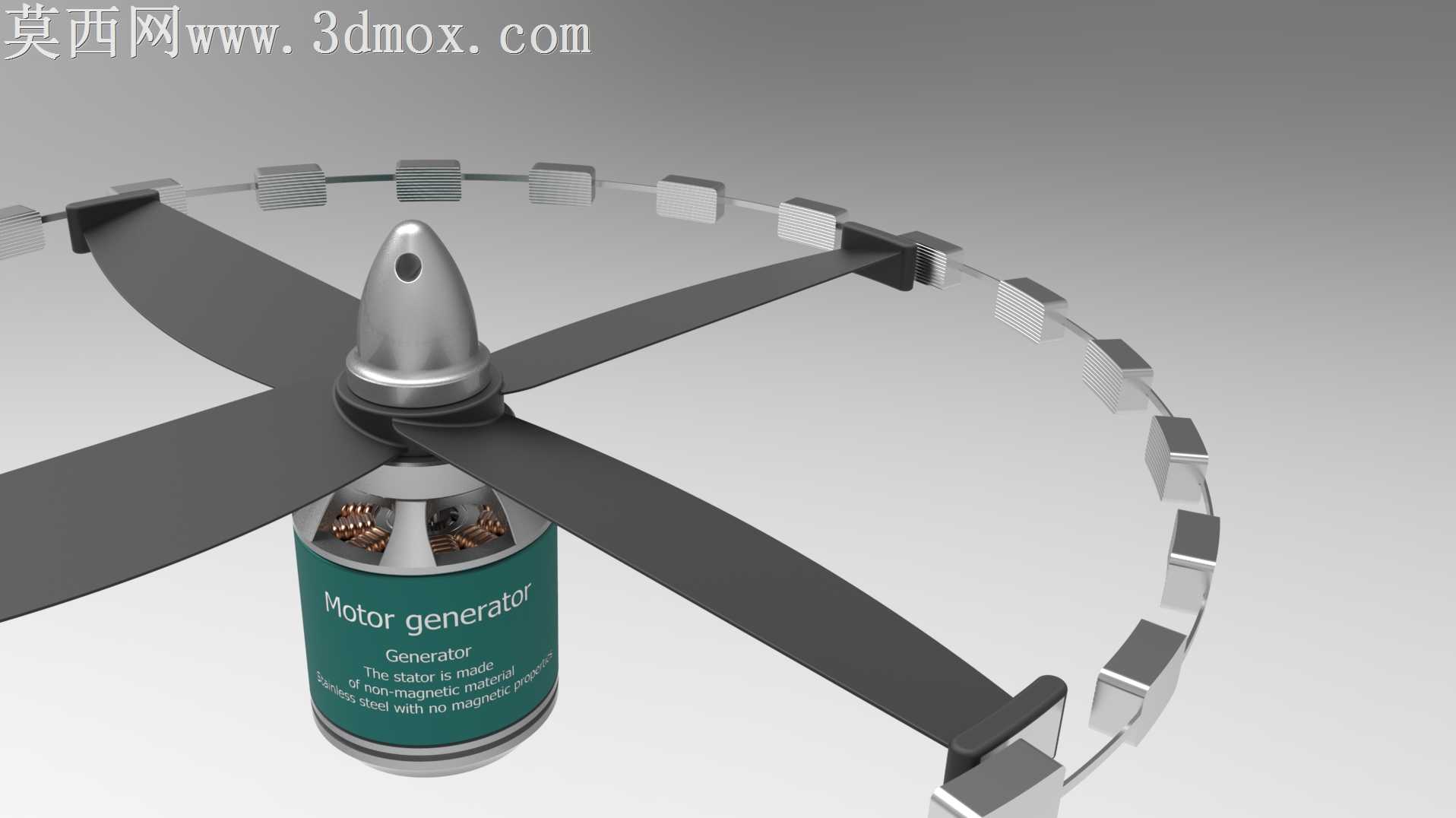

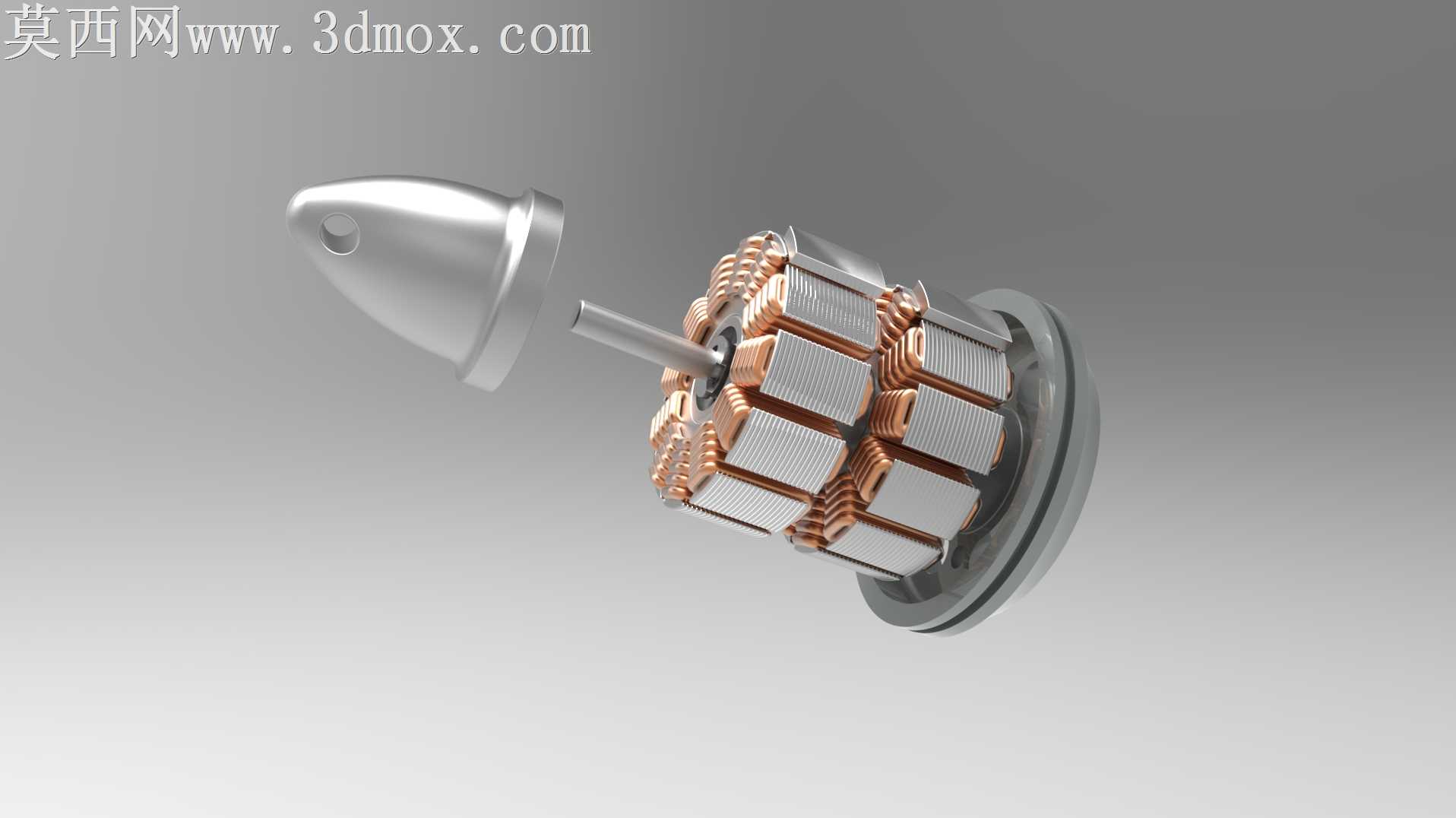

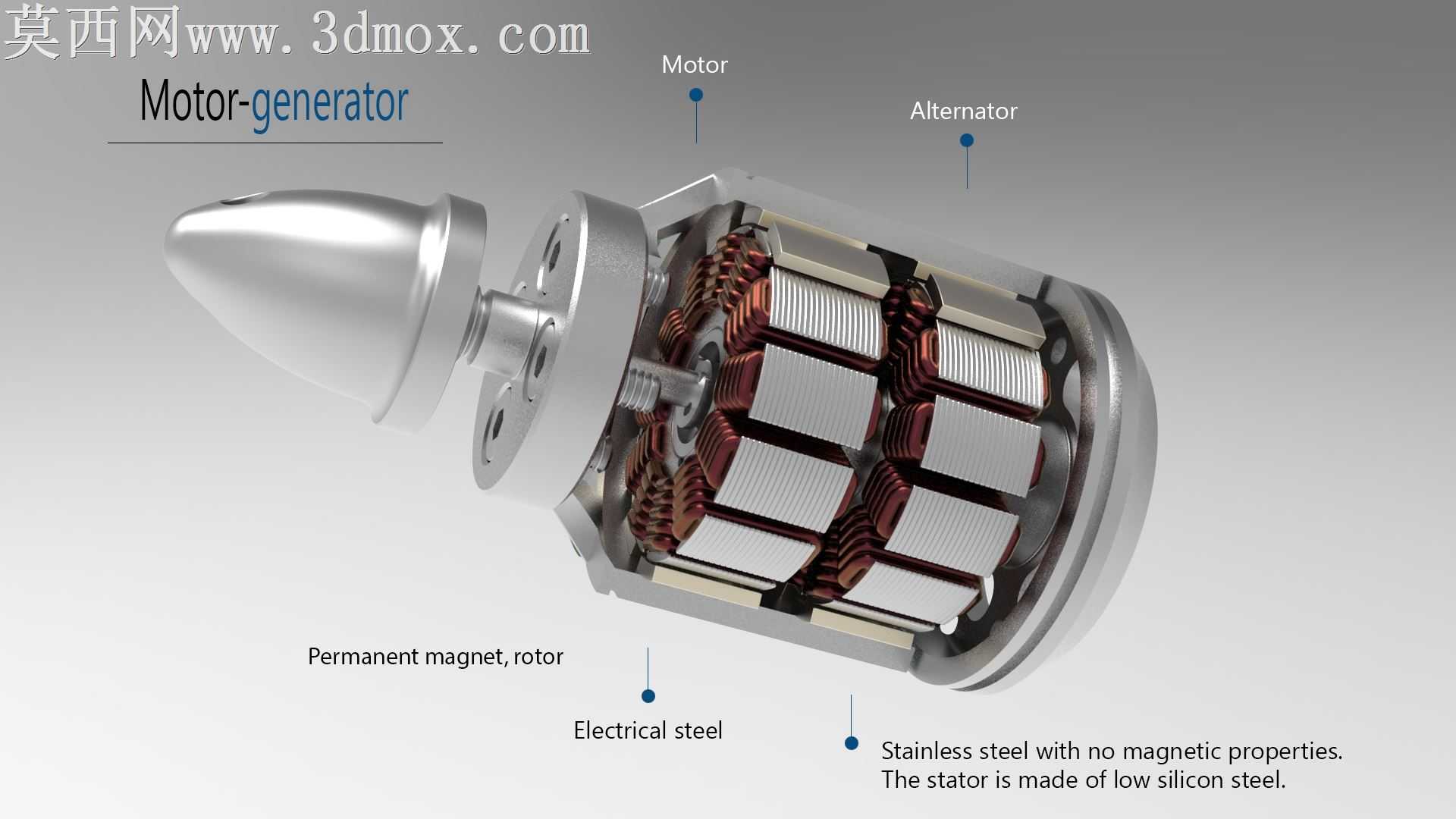

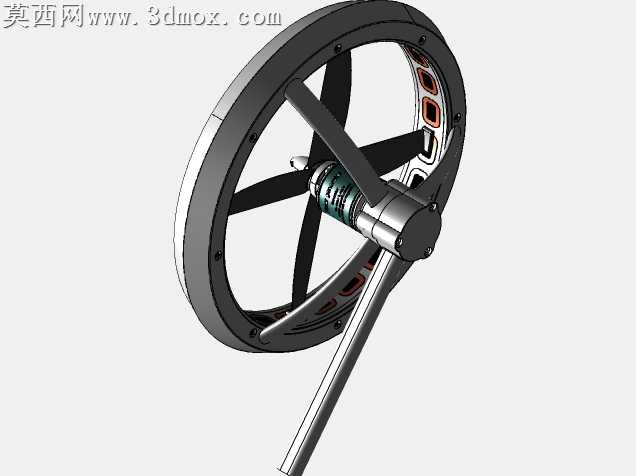

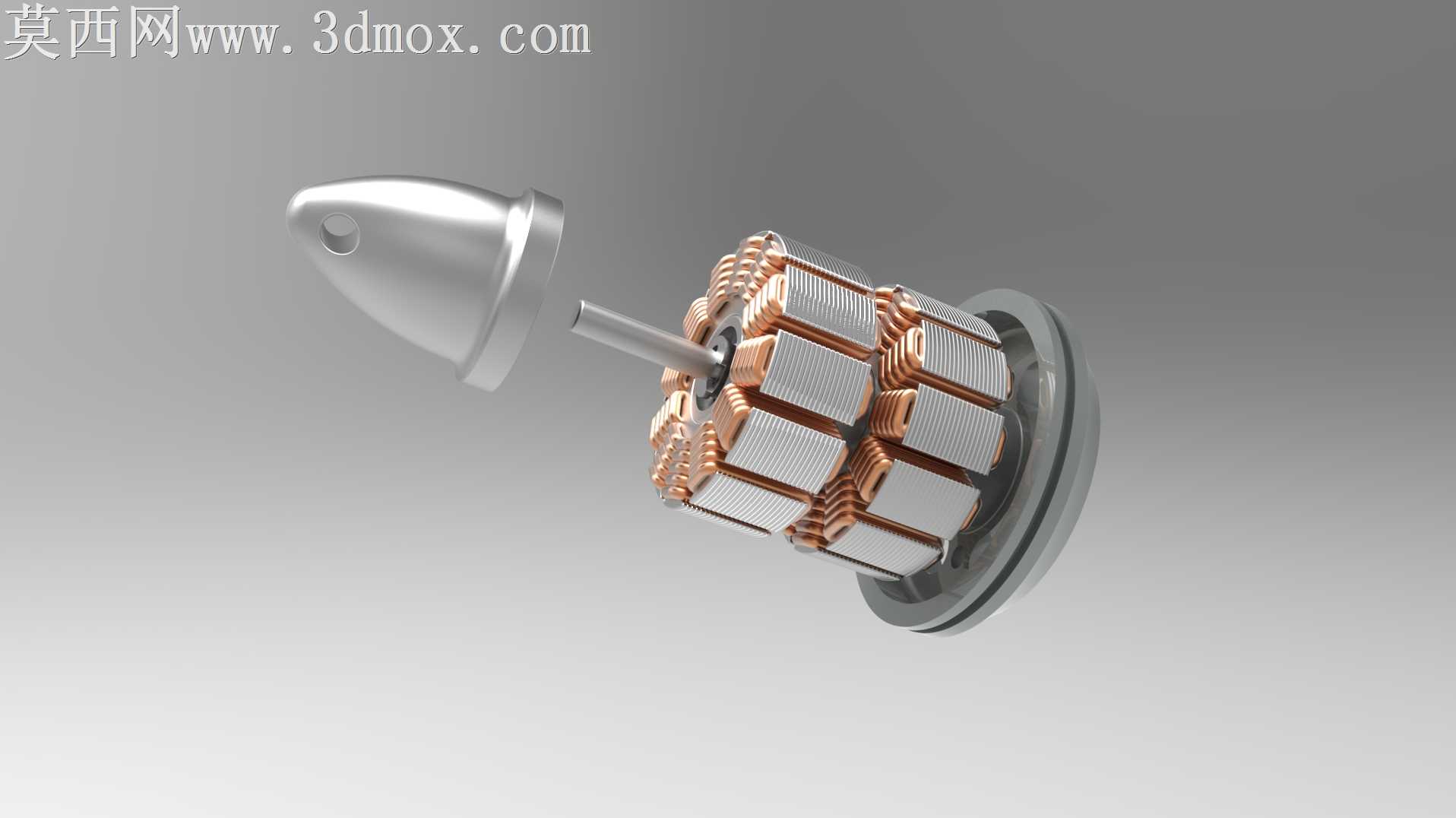

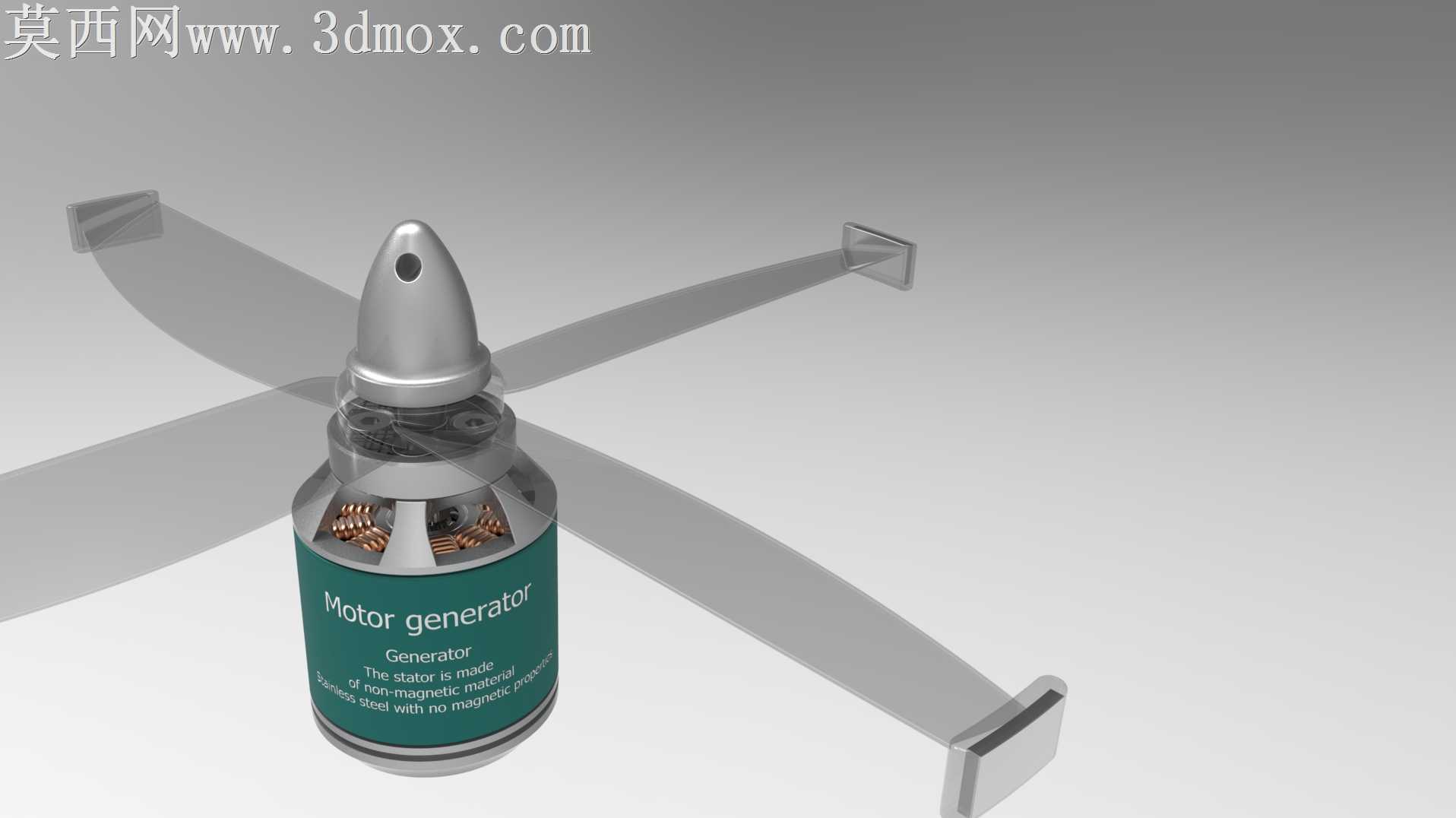

本作品为四旋翼无人机配套的集成式电机发电机三维建模设计，采用主流三维工程软件完成全参数化建模，整体结构围绕环形外转子发电结构与中心驱动电机同轴集成的思路展开，实现动力输出与电能回收的功能整合。建模过程中严格遵循航空动力部件的尺寸比例规范，对核心结构做了精细化还原：中心驱动电机部分还原了定子绕组排布、转子磁钢结构与外壳散热纹路，电机外壳采用哑光金属材质搭配标识印刷纹理，还原真实工业部件的视觉质感；上部旋翼组件完整还原了四叶螺旋桨的翼型曲面、桨根紧固结构与桨毂整流罩的流线造型，桨叶采用哑光碳纤维纹理材质，兼顾轻量化视觉表现与结构真实感；外围环形发电结构为设计核心，完整还原了环形支架内侧的分布式发电线圈、绝缘隔层与导磁结构，环形支架外圈做了防滑纹理与功能标识雕刻，金属环体采用亮面铝合金材质，与内部线圈的铜色哑光材质、绝缘件的深灰工程塑料材质形成清晰的层次区分。渲染阶段采用影棚级柔光布光方案，通过多角度补光凸显金属部件的反光质感与塑料部件的哑光肌理，对线圈、磁钢等细小结构做了景深优化，避免细节杂乱。设计思路上打破传统无人机电机单一动力输出的局限，将发电模块集成在旋翼外围的防护环位置，在不额外占用机身安装空间的前提下，利用旋翼转动的动能实现电能补充，结构上采用同轴定位设计保证转动同心度，各部件间预留合理装配间隙，符合实际生产的装配公差要求，可用于无人机动力系统的方案验证、结构教学与创新设计参考。
