日产120Y改装赛车底盘车架结构模型

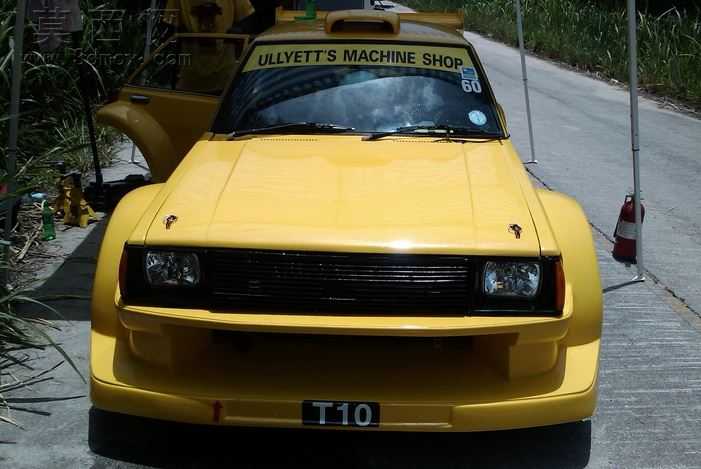

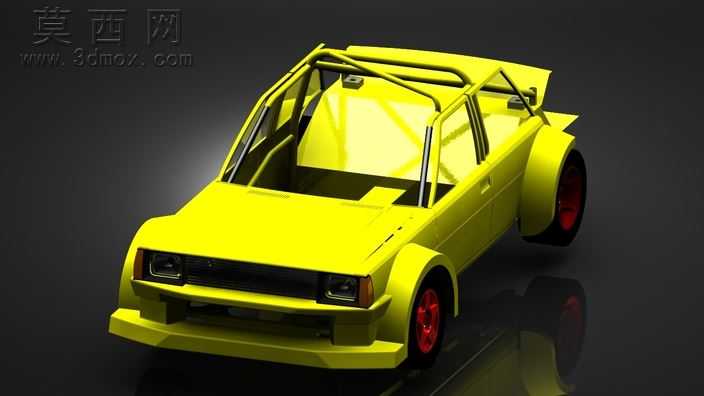

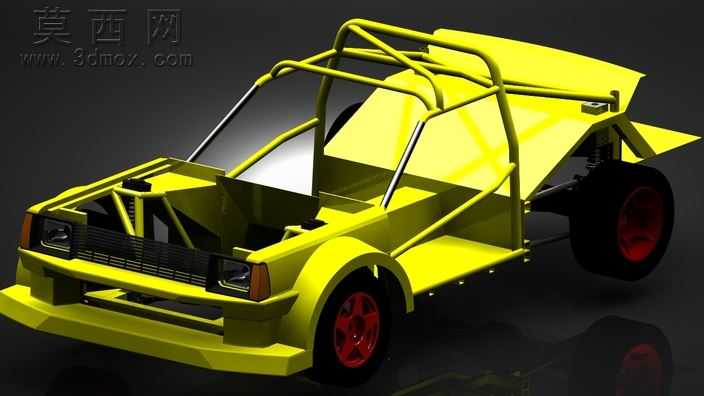

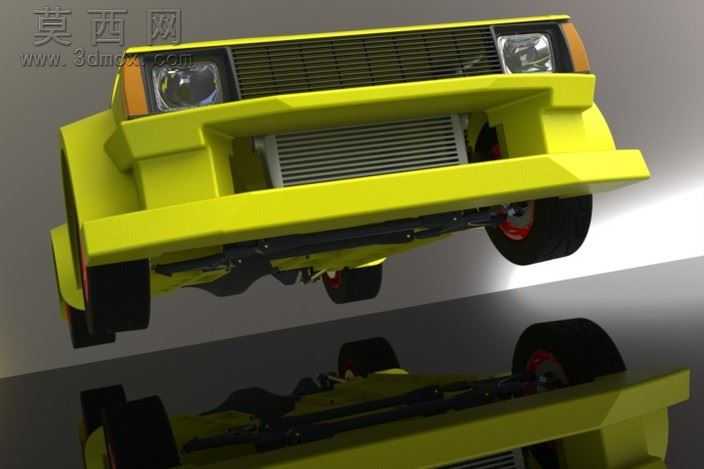

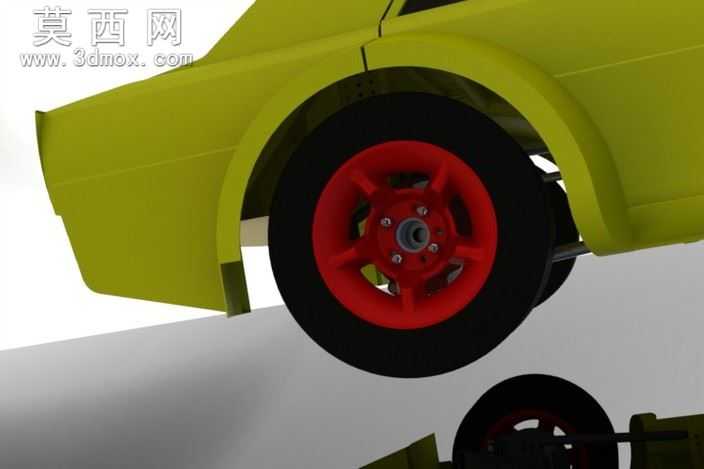

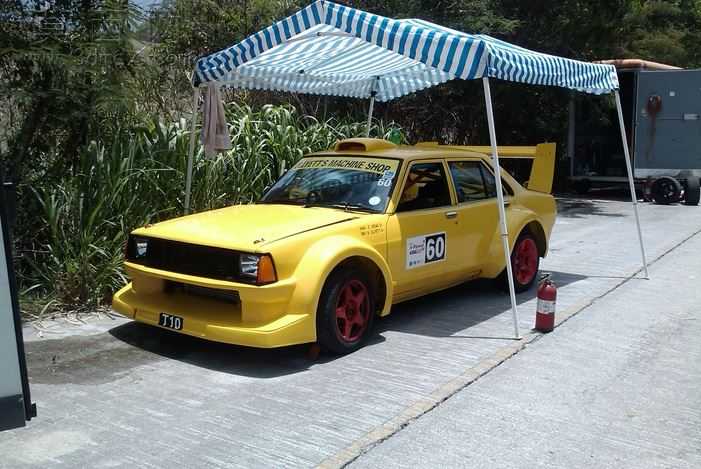

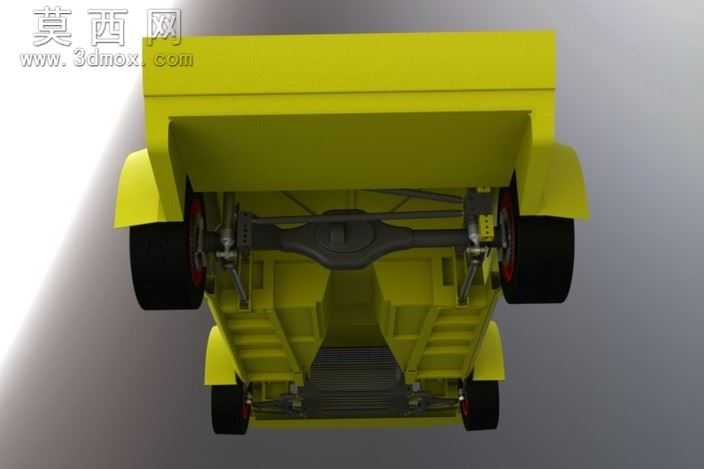

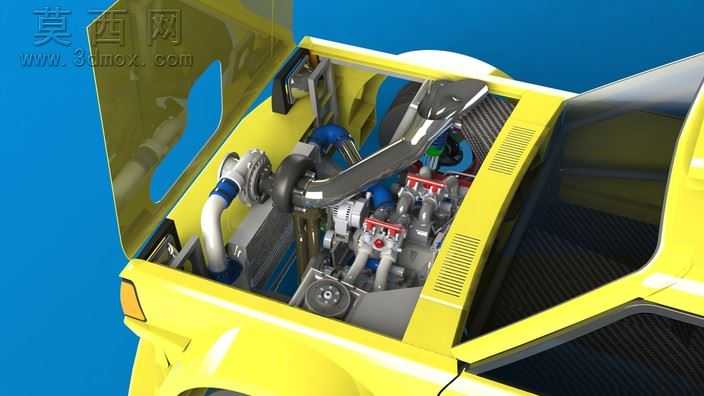

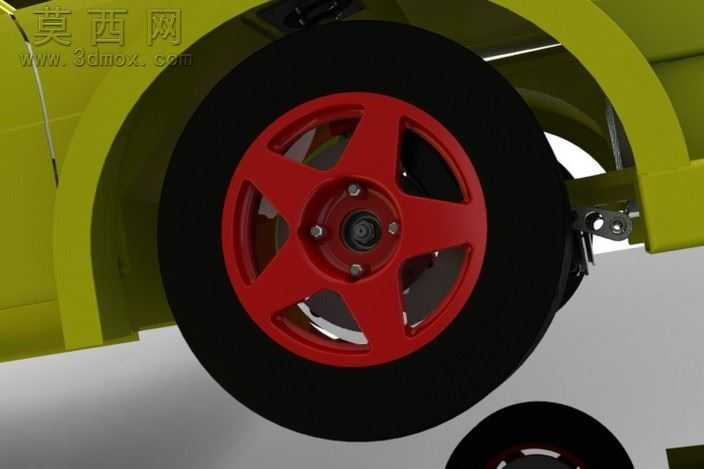

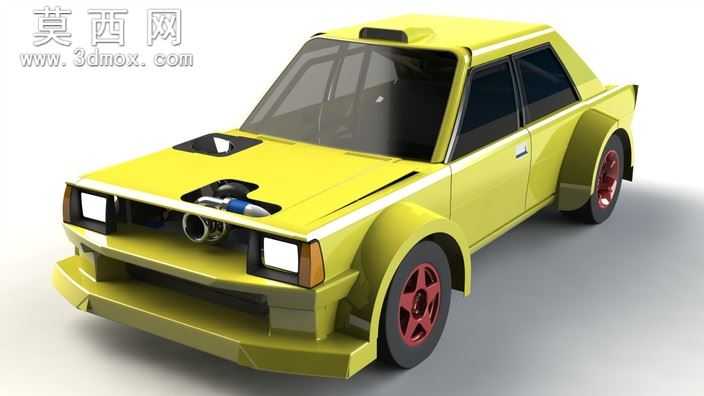

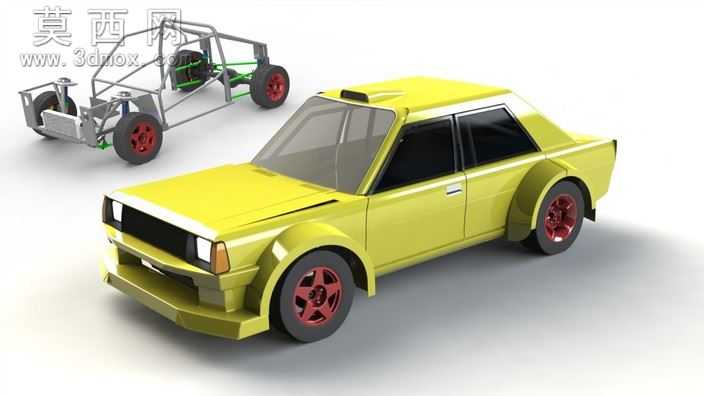

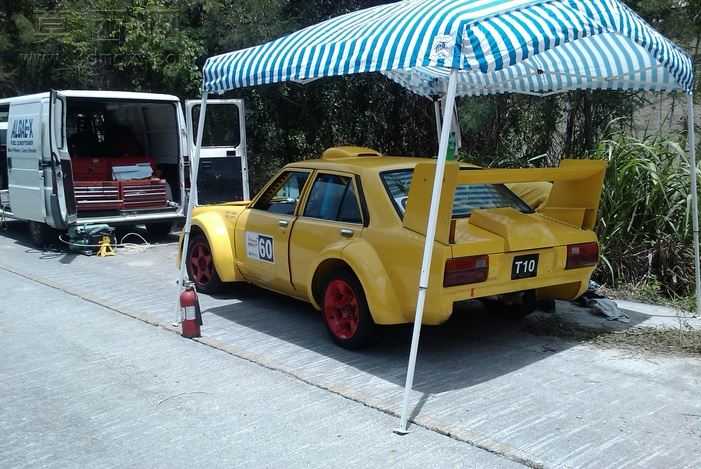

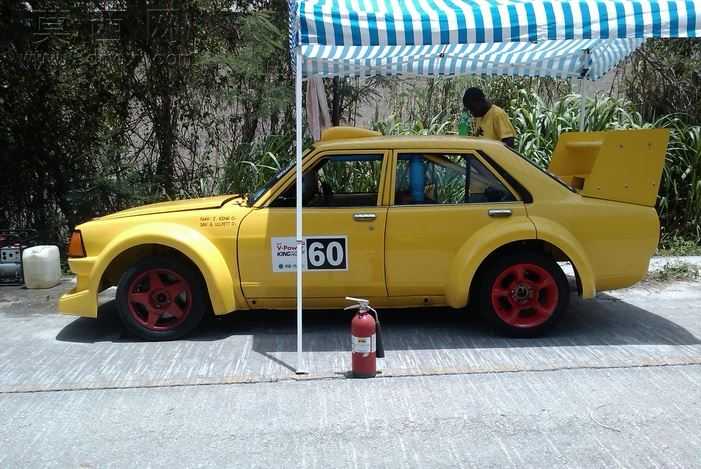

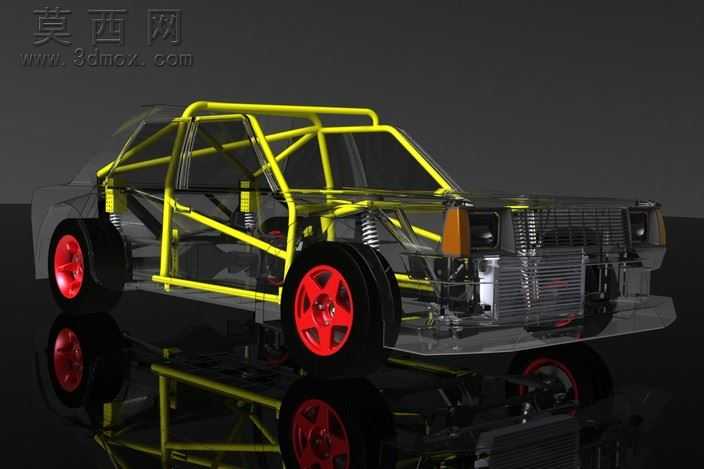

本模型为日产120Y改装赛车的底盘车架结构三维建模作品，建模过程参考真实量产日产120Y车型的实车测量数据完成，全程采用游标卡尺对实车部件进行尺寸测绘，尽可能还原原车的结构比例与改装后的赛车化布局。模型完整呈现了改装赛车的核心承载结构：采用亮黄色管材搭建的全套防滚笼架，管材的弯折角度、连接点位完全符合拉力赛车的安全改装规范，从主防滚环到前舱加强撑、车门侧边防撞结构、车顶横向加强筋均做了精细化建模，每一处管材的焊接连接节点都还原了真实改装的工艺特征。行走系统部分，模型还原了红色多辐式竞技轮毂的造型细节，配套的轮胎、避震器总成结构完整，避震器的弹簧圈数、阻尼筒长度、上下安装固定点都参考实车改装件的参数设置，转向系统的拉杆、羊角结构也做了对应呈现。动力舱部分保留了中冷器、散热器的安装位置与固定结构，制动系统的半轴、刹车组件也完成了半幅结构建模，车身覆盖件采用半透明化的展示方式，既保留了原车的轮廓特征，又能清晰展现内部的车架、行走、动力附属结构的布局关系。建模过程中对不同部件做了明确的材质区分：防滚架采用高饱和度的黄色金属漆材质，轮毂采用亮面红色烤漆搭配金属质感的轮边细节，避震弹簧、金属管路采用哑光金属材质，轮胎采用带细微纹理的橡胶材质，地面设置了高反光的镜面效果来衬托整车结构，渲染时采用暗调纯色背景突出模型主体，光影设置侧重展现金属管材的结构轮廓与部件间的层次关系。模型在设计时做了分块处理，将冷却系统、悬架后轴、制动系统、车门结构、防滚架、半幅车身等模块独立拆分，方便使用者单独调取对应部分的结构进行参考，无需加载完整整车模型即可查看目标部件的细节，轮毂与车体部分的建模难度最高，在测绘过程中反复对照实车照片调整曲面弧度与安装点位，确保结构比例与真实车辆一致，可作为赛车改装结构学习、老车改装方案参考、汽车建模教学的参考素材使用。
