汽车防滚架框架结构三维设计作品

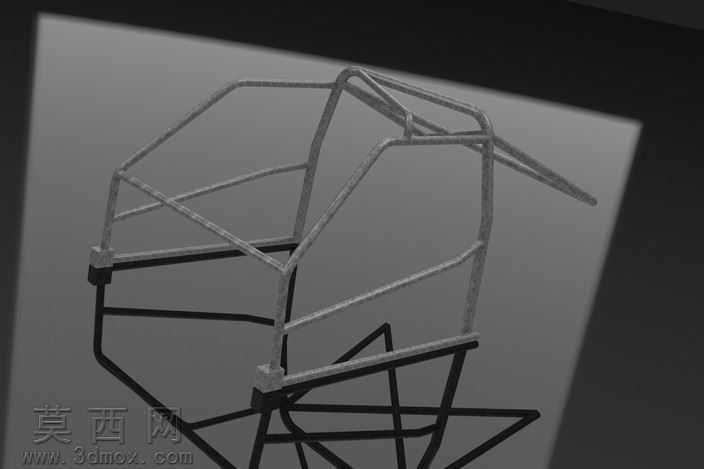

本作品为汽车防滚架的三维结构设计，建模过程依托三维设计软件完成，整体采用管状杆件拼接的框架式结构，完整还原了防滚架的核心防护构型。建模阶段从基础的3D草绘入手，先搭建整体的空间轮廓基准，精准定位每一段管件的空间走向与连接节点，确保框架整体符合车内安装的空间适配要求，兼顾防护性能与装配合理性。结构设计上，防滚架主体采用多段弯折的管状构件组合，包含主防滚箍环、前部支撑斜杆、侧边防撞横梁、底部连接固定座几个核心部分，各杆件之间的连接节点做了贴合管材形态的衔接处理，底部固定座设计为块状连接结构，用于和车身底盘实现稳固连接，保证防滚架在受力时能够将冲击力均匀分散到整个框架结构上，避免局部应力集中。材质表现上，渲染阶段为框架主体赋予了磨砂金属材质，模拟真实防滚架所用的高强度合金管材的质感，表面带有细微的金属颗粒纹理，呈现出哑光金属的厚重质感，底部固定座采用了深色硬质材质，区分不同构件的功能属性，光影渲染采用柔和的侧光角度，清晰勾勒出每一段管件的空间弯折形态与框架的立体层次，将管状结构的交错关系清晰展现。设计思路围绕复刻集会类汽车的改装防滚架构型展开，作为首次尝试红蚂蚁3D草绘流程的创作，在草绘阶段反复调整各段杆件的角度与位置，既保证框架整体的结构强度符合防滚架的安全防护需求，也兼顾了造型的流畅性，避免出现突兀的弯折角度，最终呈现的框架结构完整覆盖驾乘区域的上部与侧部空间，能够在车辆发生翻滚或碰撞时为驾乘人员提供有效的生存空间支撑，整体结构没有冗余构件，每一段杆件都承担相应的传力或支撑作用，在保证防护性能的同时尽可能控制框架整体重量，符合改装汽车配件的轻量化设计需求。
