台式机TFX规格紧凑型供电电源结构设计

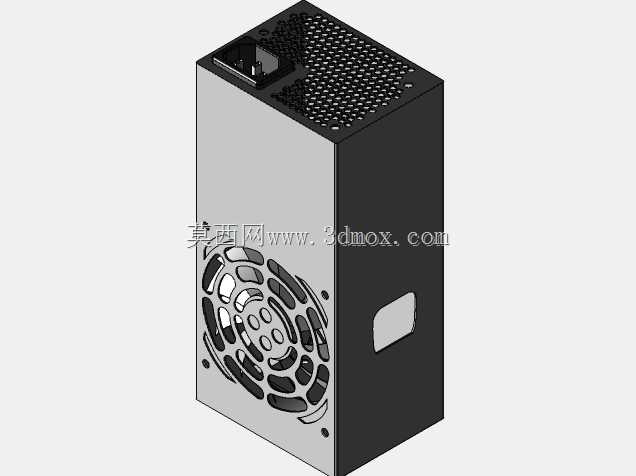

这款TFX电源的结构设计，核心面向小尺寸台式机箱的供电适配场景，区别于常规ATX电源的宽大尺寸，其狭长型的壳体轮廓专门针对紧凑型机箱、卧式小机箱、ITX迷你机箱的安装仓位做了边界适配，安装孔位的排布严格遵循通用TFX规格的安装间距，能直接匹配对应机箱的电源固定位，不需要额外做转接支架调整。从实际使用场景来看，这类电源多用于办公迷你主机、家用小型台式机、低功耗工控桌面终端这类对机箱内部空间占用有严格要求的设备，不需要占用过多机箱内部的走线与硬件排布空间，能给硬盘、内存等其他硬件留出更充裕的装配余量。

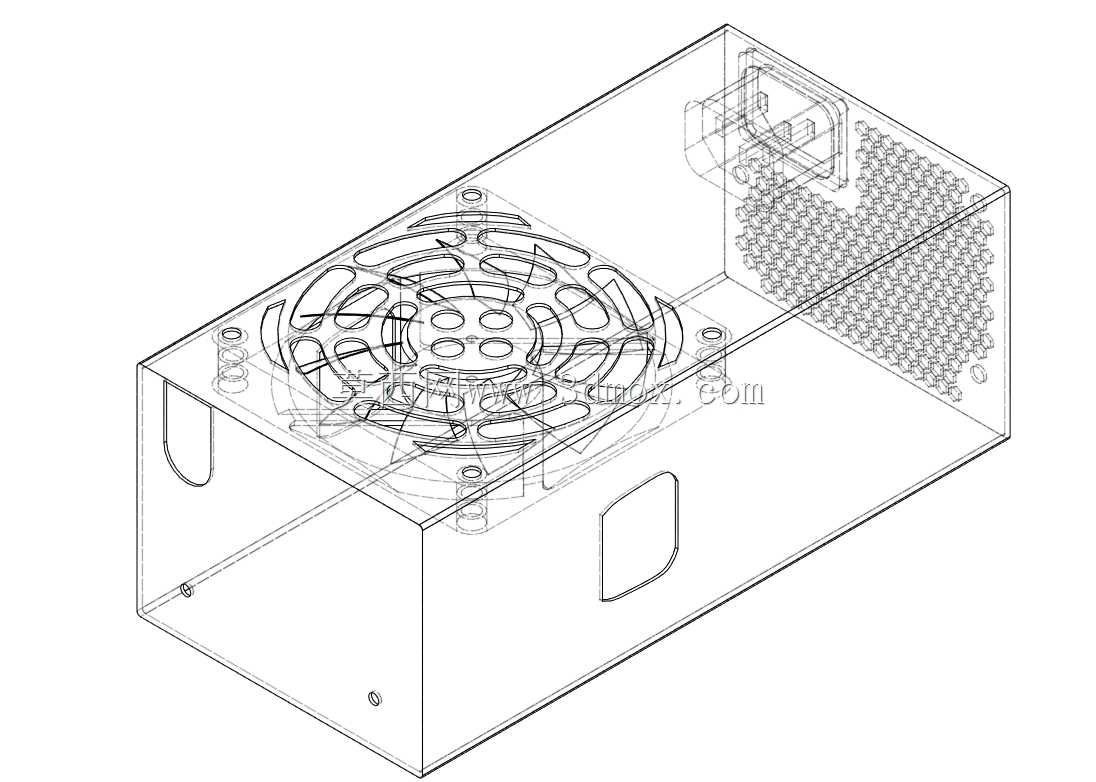

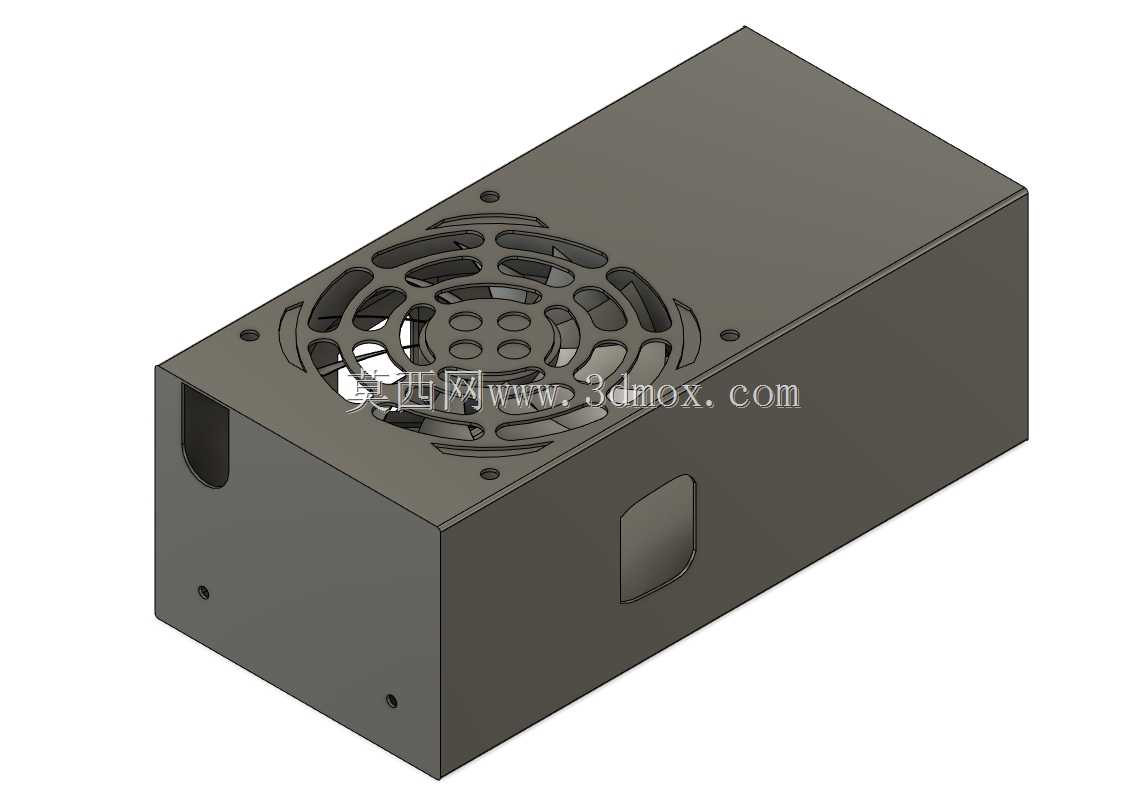

在功能特性的设计考量上，壳体顶面集成了轴流风扇的安装位，格栅的开孔做了多道弧形导流筋设计，既能够保证风扇运转时的进风通量，又能避免大尺寸异物进入电源内部造成电路短路风险，格栅的筋条厚度经过受力校核，日常拆装过程中不会因为轻微按压出现形变塌陷。壳体侧面预留了电源输出接口的让位槽，同时在壳体进线端做了走线缺口的圆弧过渡处理，避免穿线时线材绝缘层被锐边割破造成漏电隐患。壳体的边角全部做了小尺寸倒角处理，一方面是减少钣金加工后的锐边毛刺对装配人员的划伤风险，另一方面在机箱内推送安装时不会剐蹭到机箱内部的其他线材与板卡元件。

设计过程中优先考虑了装配的便利性，壳体采用分体式扣合加螺丝固定的结构，上下壳体的配合边做了定位折边，组装时不需要额外治具定位就能快速对齐孔位，能有效提升产线的装配效率。壳体表面做了哑光喷塑处理，既具备基础的防锈抗氧化能力，也不会因为机箱内部长期积温出现表层涂层脱落的问题。安装孔位的位置做了沉台设计，固定螺丝锁紧后螺丝头不会突出壳体表面，避免安装时螺丝头顶住机箱安装位造成装配间隙过大的问题。从散热路径的规划来看，风扇吸入的冷风可以直接扫过电源内部的PCB板与发热元件，热风从壳体另一侧的出线缺口周边排出，不会在电源内部形成积热死角，能保证长期高负载运行时内部元件的工作温度处于合理区间。
