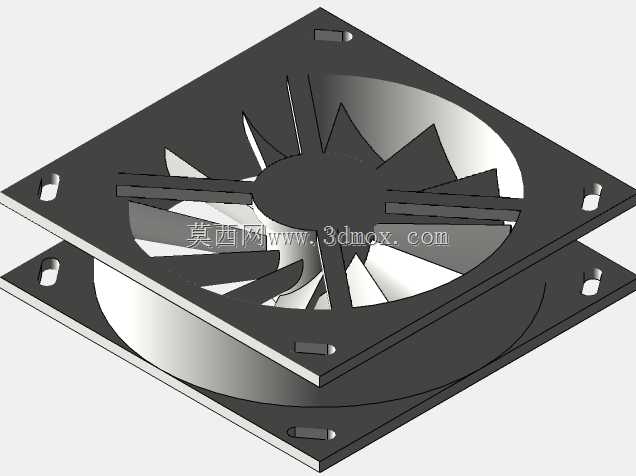

50mm规格方形轴流散热通风机结构设计

这款50mm规格的轴流通风结构，是工业电子设备风冷散热场景里最常见的标准化部件，日常在工控机箱、小型电源模块、嵌入式工控机、桌面级计算设备、小型通讯终端的散热风道里都能见到同规格产品的身影，核心作用是通过定向气流带动，将设备内部功率元件工作产生的积热带出设备腔体，避免元件因工作温度超出阈值出现性能衰减、寿命折损甚至热击穿故障。从结构设计逻辑来看，整体采用方形外框搭配中心轮毂支撑的经典轴流布局，外框四个角预留了标准安装孔位，安装边界完全匹配50mm见方的通用安装位，安装时不需要额外做结构适配，直接通过标准紧固件就能完成固定，适配绝大多数预留标准风冷安装位的设备腔体。外框的支撑筋采用对称式布局，既能够为中心的电机安装位提供足够的结构支撑强度，避免长期运行产生的振动导致结构形变，又尽可能减少了对进出风气流的阻挡，降低风阻带来的风量损耗。扇叶采用多叶前倾式的叶型设计，在有限的轴向厚度空间里，能够在较低转速下实现足够的送风流量，同时兼顾运行噪音控制，适合对安装空间、运行噪音都有一定要求的紧凑型设备场景。设计过程中需要重点匹配扇叶与外框内壁的间隙，间隙过大会产生气流回流损失，降低实际送风效率，间隙过小则容易因为扇叶加工公差、运行振动产生擦框故障，影响运行可靠性。中心轮毂的尺寸经过匹配优化，既能够容纳标准尺寸的驱动电机，又不会因为轮毂占比过大压缩有效过流面积，影响整体通风性能。这类小尺寸轴流通风部件的设计，不需要追求极端的性能参数，核心是平衡安装兼容性、运行可靠性、风噪表现与送风效率四个维度的指标，毕竟在绝大多数应用场景里，这类散热部件都是作为设备的辅助配套组件存在，稳定可靠、适配性强远比极限性能更重要。外框的轴向厚度也遵循通用规格设计，不会额外占用设备内部的宝贵空间，方便结构工程师在做设备堆叠设计时提前预留安装空间，不需要针对特殊厚度做额外的结构避让。
