戴尔笔记本电脑外壳三维结构设计

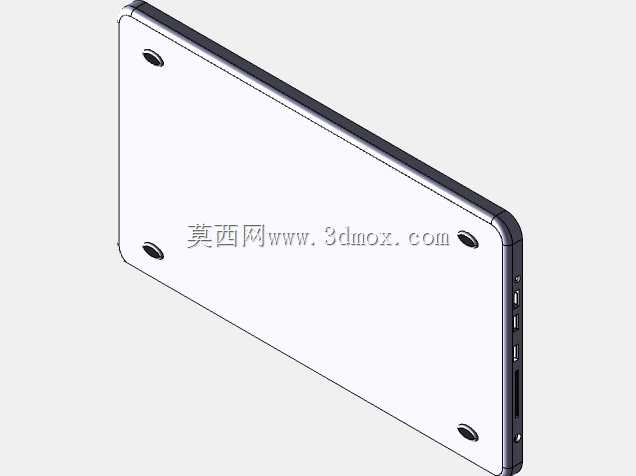

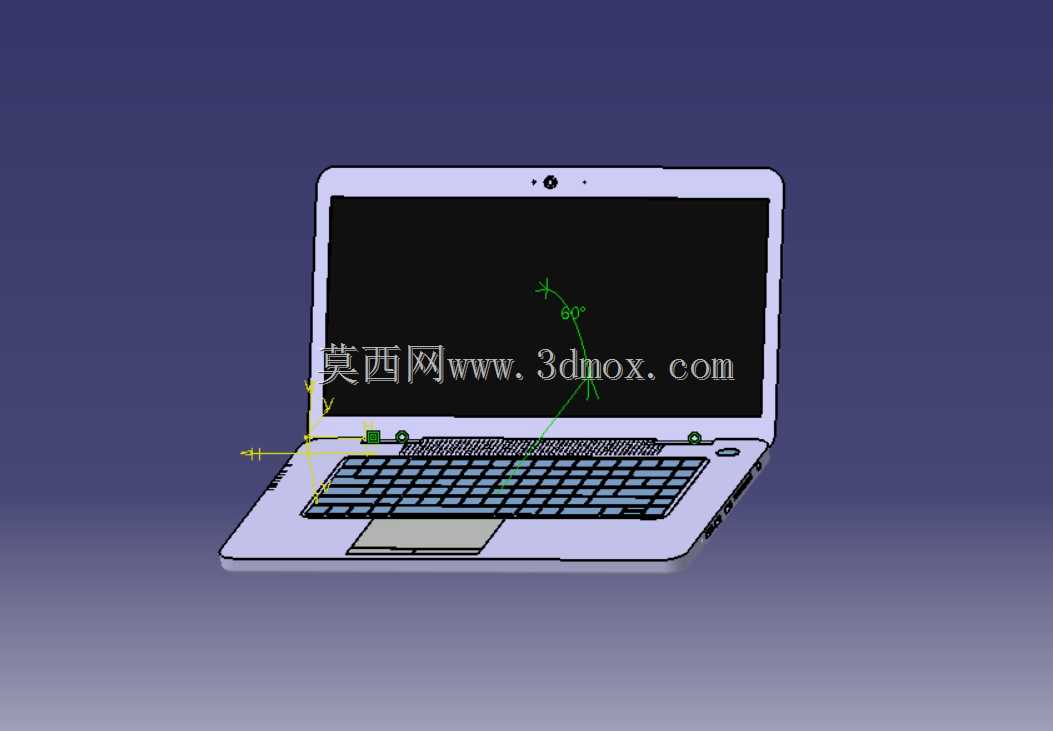

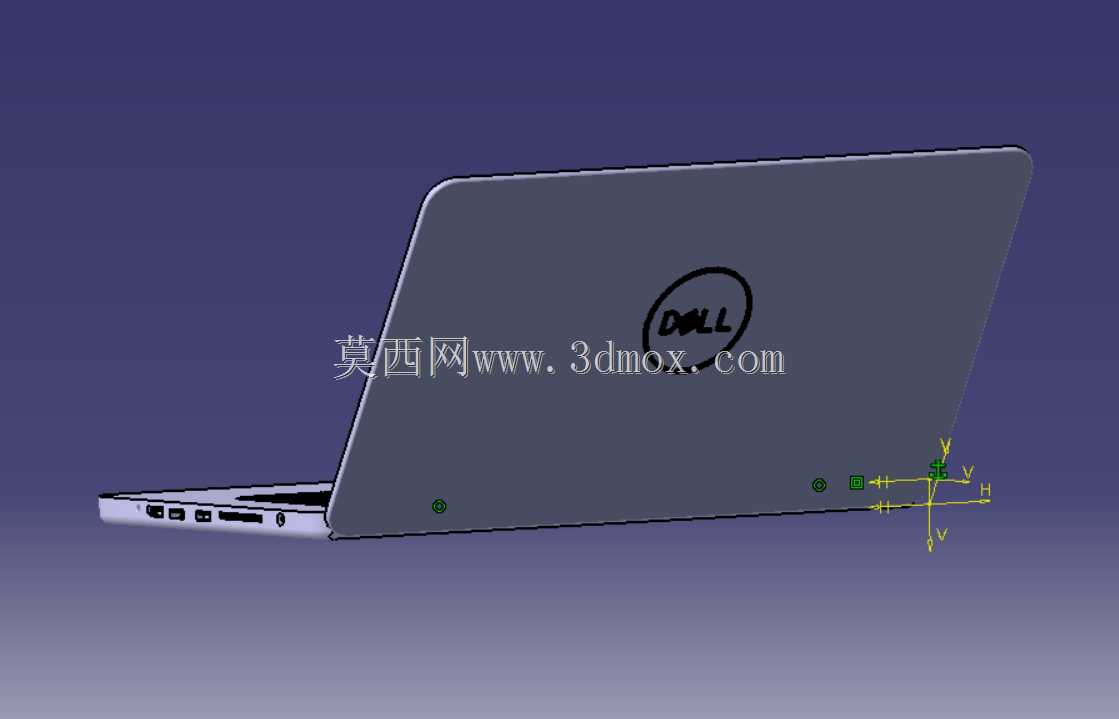

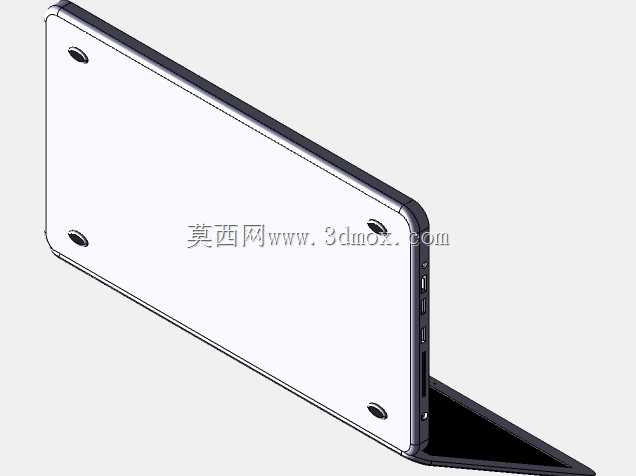

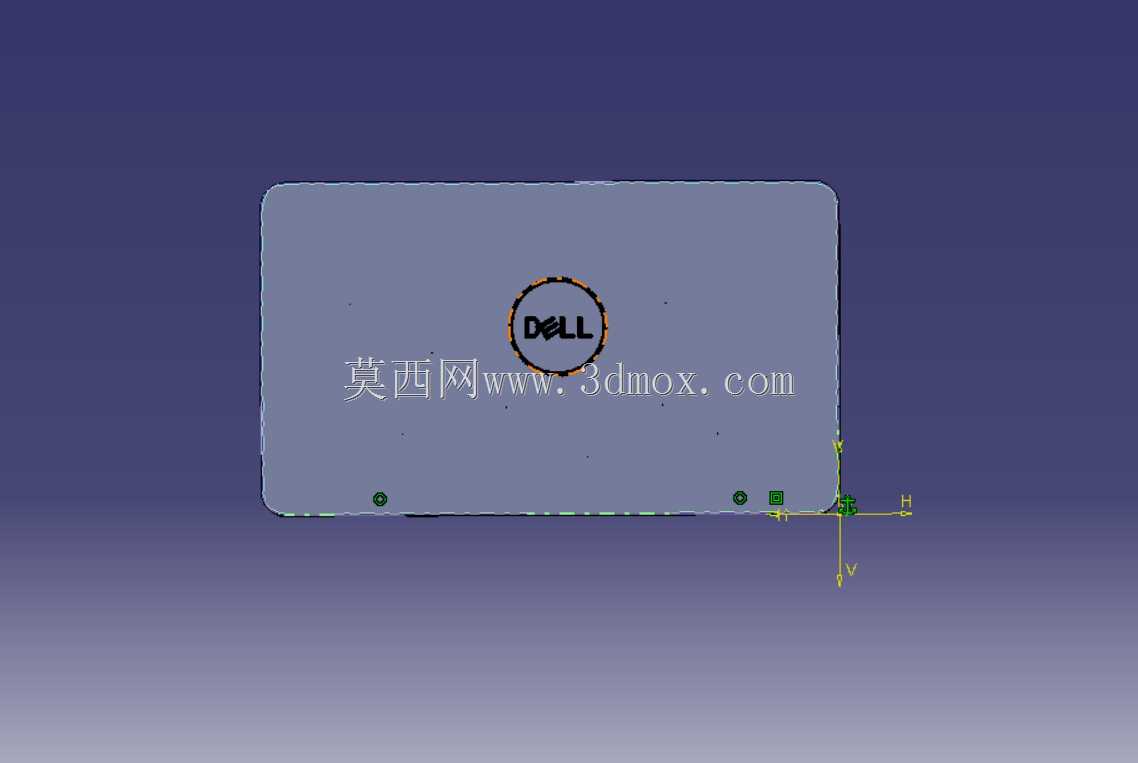

日常做消费电子结构设计时，笔记本外壳的建模是很典型的练习与落地参考项，这套模型还原的是戴尔系列笔记本的完整外壳结构，能覆盖多数常规14寸便携本的设计参考需求。从实际应用场景来看，这类外壳模型可用于数码产品结构教学、外壳开模前的结构验证、周边配件适配设计等场景，比如做笔记本散热支架、保护壳、贴膜开版时，都需要精准的外壳曲面与边界数据做支撑，避免适配时出现干涉、贴合度不足的问题。从功能特性来看，模型完整还原了笔记本外壳的开合结构边界，屏幕上盖与主机底座的转轴安装位做了精准的结构预留，屏幕区域的摄像头开孔、指示灯位都按照实际产品的布局做了还原，键盘区域的键帽安装槽、触控板的下沉安装位、掌托区域的曲面弧度都贴合实际量产产品的人体工学设计，掌托位置的弧度做了0.8度的微抬处理，匹配日常打字时手腕的放置角度，减少长时间使用的疲劳感。设计思路上，建模时优先保证外壳的装配基准统一，以底座的底部脚垫安装面为全局基准面，所有结构特征都从该基准出发做尺寸标注，避免后续装配时出现基准偏移；外壳的壁厚做了均匀化处理，主体壁厚控制在1.8mm，转轴安装位、螺丝柱位置做了局部加厚到2.5mm，兼顾结构强度与整机重量控制，避免外壳过重影响便携性。外形尺寸上，整机合盖后的长宽高尺寸匹配常规14寸笔记本的通用规格，宽度325mm、深度228mm、合盖厚度18.5mm，安装边界上，底部的脚垫安装位预留了1.2mm的高度空间，保证放置时的通风间隙，侧边的接口开孔位置距离边缘的尺寸都做了统一预留，适配常规USB、HDMI、音频接口的插拔操作空间，不会出现接口位置过近导致配件无法同时插入的问题。屏幕上盖的DELL徽标位置做了下沉0.3mm的凹槽设计，适配后续logo铭牌的粘贴或者镭雕工艺的定位需求，外壳边缘做了R2.5的圆角过渡，避免锐边划伤用户，同时也能提升外壳的抗冲击能力，跌落时圆角结构能分散冲击力，减少外壳碎裂的概率。
