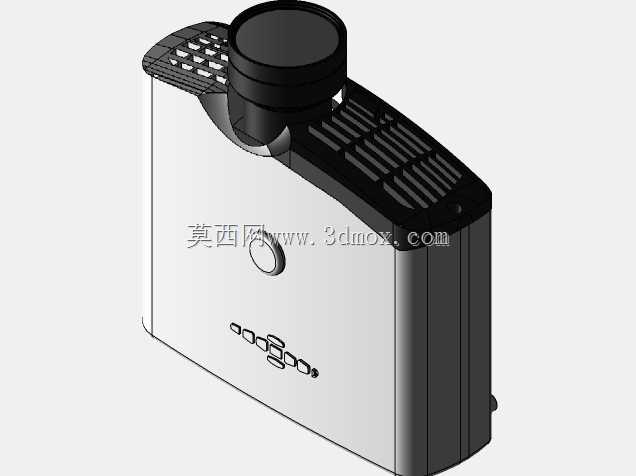

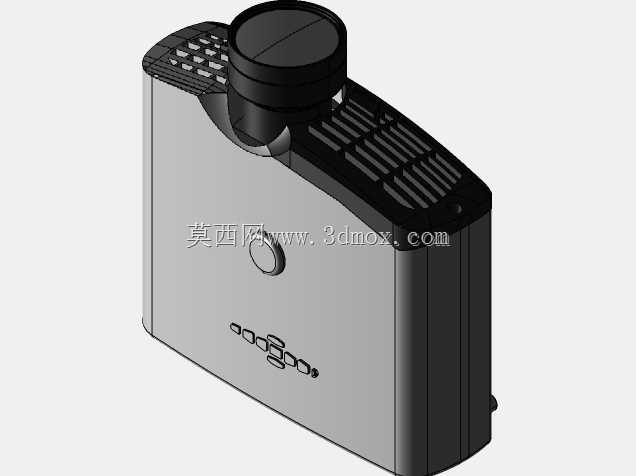

巴可F22系列便携投影设备结构建模

本次建模还原的便携投影设备，主要面向小型商务会议、移动办公展示、户外临时放映等场景使用，区别于固定吊装的工程投影机型，该款设备在结构设计上优先平衡了散热效能、握持便携性与光学组件的安装精度。从整机布局来看，镜头组件采用凸起式独立仓设计，镜头外圈预留了手动调焦环的安装空间，镜筒与机身主体的衔接位置做了阶梯式止口结构，既可以保证光轴与机身内部DMD显示组件的同轴度公差控制在合理范围，也能避免日常移动过程中磕碰直接损伤镜头镀膜层。机身侧面的格栅区域为进出风散热通道，建模时还原了错落排布的通风格栅筋位，筋条厚度控制在1.2mm，相邻筋条间隙3mm，既可以保证风道的通流面积满足高亮度光源长时间工作的散热需求，也能避免大尺寸异物进入机身内部损伤光路或电路组件。机身正面的品牌标识区域做了下沉式铭牌安装位，标识下方的功能按键采用微凸的弧形排布，按键与机身外壳的配合间隙预留0.15mm，兼顾按压手感与外壳的整体密封性。整机外壳采用上下分壳的装配结构，侧边预留了隐藏式接口安装位，可适配常规视频信号、电源输入等接口的安装空间，底部预留了标准三脚架安装螺孔的凸台结构，凸台厚度做了加厚处理，可满足桌面放置、支架吊装等多种安装方式的强度要求。建模过程中对各部件的安装边界做了明确区分：镜头组件的安装基准面与机身主框架的定位柱做了对应匹配，散热模块的安装位与进出风格栅的位置完全对齐，电池仓位于机身背部的配重区域，可平衡前端镜头组件的重量，让设备手持移动时的重心更贴近掌心位置，降低长时间持握的疲劳感。外壳的边角位置全部做了R3-R5的圆角过渡，既可以提升握持的舒适度，也能减少跌落时边角的应力集中，降低外壳碎裂的风险。从结构设计逻辑来看，该机型没有采用冗余的装饰性结构，所有外露的造型特征都服务于实际功能：顶部的凸起结构除了容纳镜头组件，也可以在设备平放时作为提握的受力点，侧边的格栅筋位同时起到加强外壳结构强度的作用，无需额外在外壳内部增加加强筋即可满足日常使用的抗形变要求。
