3Dfx伏都教2图形显示芯片三维数模

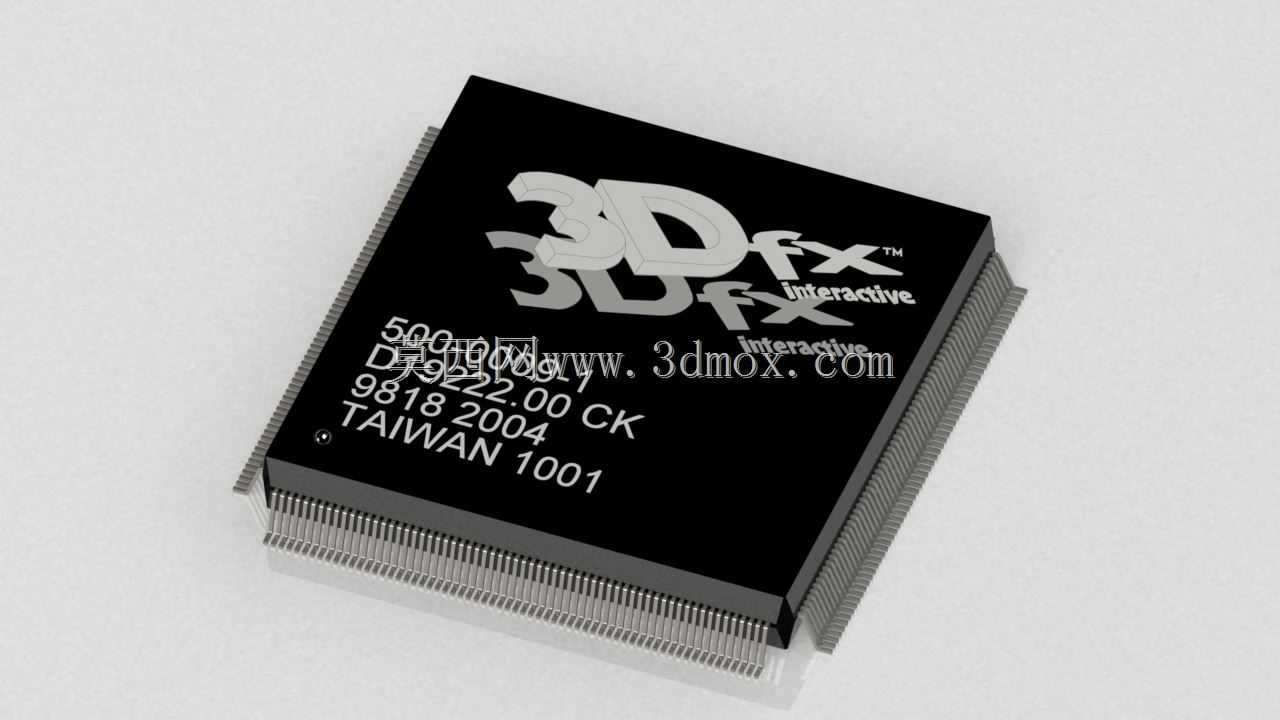

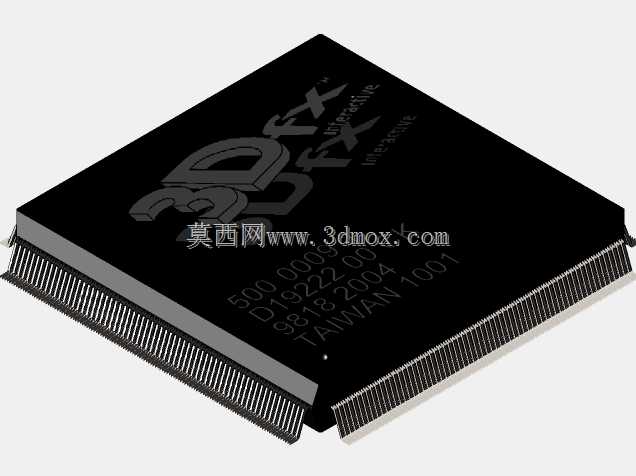

这款图形芯片的三维数模还原了经典桌面级图形处理芯片的完整结构，可用于老式计算机硬件复刻、复古硬件展示场景的结构搭建，也能作为电子装联教学中板级芯片装配演示的参考载体。从实际硬件应用角度看，这类QFP封装的图形芯片是早年独立显卡的核心运算单元，负责完成桌面图形渲染、3D画面光栅化处理的核心运算，通过引脚与PCB板上的显存、供电电路、信号接口形成完整电气通路，最终输出可被显示器识别的视频信号。建模过程中优先还原了芯片的核心结构特征，主体塑封本体采用方正的黑色实体结构，表面丝印的品牌标识、型号编码、产地标注都按照实物比例做了等比还原，四边引出的鸥翼形引脚按照QFP封装的标准引脚间距排布，每根引脚的弯折角度、伸出长度都匹配实际SMT贴装的工艺要求，引脚根部与塑封本体的衔接处做了圆角过渡处理，还原真实芯片注塑封装的工艺特征。在安装边界的尺寸控制上，塑封本体的长宽尺寸匹配对应型号芯片的实际封装规格，四边引脚的总外伸宽度严格对应QFP封装的占位尺寸，能够直接导入PCB设计软件完成封装匹配，也可用于显卡整板装配的干涉检查，模拟芯片焊接到PCB板后与周边散热片、电容元件的空间距离，避免结构设计中出现装配干涉。数模同时还原了芯片表面的丝印层级，塑封本体表面的哑光质感、引脚的金属镀层质感都做了对应区分，在做硬件展示类渲染时能够呈现出接近真实芯片的视觉效果，对于复古计算机硬件收藏者、板卡结构设计人员来说，可直接用于整卡结构的逆向复刻，也能作为电子类产品结构设计教学中的典型封装案例，帮助从业者理解四方扁平封装芯片的结构特点与装联要求，在做板级结构布局时快速确认芯片的占位空间、引脚焊接的工艺余量，提前规避SMT贴装过程中可能出现的结构冲突问题。
