板端贴片式USB Type-C接口结构设计

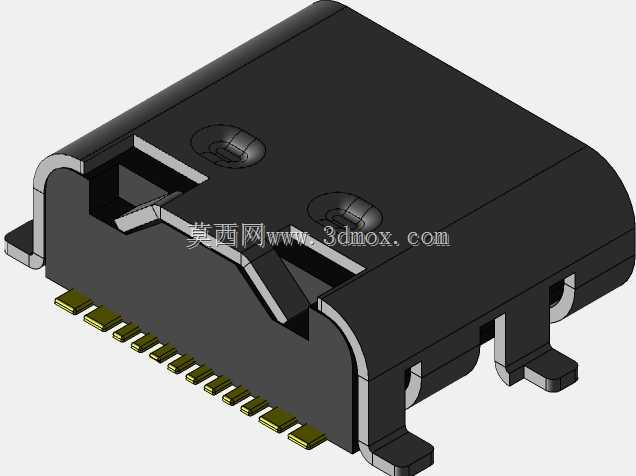

这款板端贴片式USB Type-C接口，是当前消费电子、工业控制板卡领域应用极广的板载互连元件，日常接触的轻薄笔记本、便携快充设备、工业手持终端、嵌入式工控板上，都能见到这类贴片接口的身影，它承担着设备与外部线缆之间电力传输、高速数据交互、视频信号输出的核心连接作用，相比传统直插式接口，贴片式结构更适配当前SMT回流焊的全自动化产线加工流程，无需人工补焊插件，能大幅提升PCBA组装的加工效率与焊接一致性。从结构设计逻辑来看，这款接口采用了全包裹式的金属屏蔽外壳，外壳两侧延伸出的固定焊脚与底部的定位柱，在设计时充分考虑了SMT贴装后的结构强度，定位柱先卡入PCB对应定位孔完成预固定，再经过回流焊将外壳焊脚、信号引脚与PCB焊盘完全熔接，能承受日常使用中至少上千次的插拔冲击力，不会出现接口松脱、焊盘脱落的问题。接口内部的信号端子采用 staggered 排布设计，兼顾了高速差分信号的阻抗匹配要求与电力传输的载流能力，端子接触端采用弹性悬臂结构，能保证公头插入后每一路信号、电源引脚都能保持稳定的接触压力，避免出现接触不良导致的充电断连、数据传输丢包问题。从安装边界来看，这款接口的贴片引脚全部位于元件底部与两侧外延区域，设计PCB封装时需要在接口对应的板卡位置预留匹配的挖空区域，避免公头插入后与板卡表面元件产生干涉，接口整体高度控制在极低的范围内，能适配超薄类电子产品的内部堆叠要求，不会因为接口高度过高导致设备外壳厚度增加。外壳上的两个凹陷定位点，是贴装过程中供视觉识别设备抓取的Mark特征，能保证SMT贴装时的元件定位精度控制在0.1mm以内，避免出现引脚偏移导致的焊接虚焊、连锡问题。接口尾部的两个固定插脚除了焊接固定之外，还能在公头斜向插入时分散受力，避免应力集中到信号引脚上导致引脚变形断裂，这类细节设计都是经过大量实际使用场景验证后优化的结构，能有效提升接口的实际使用寿命，满足消费类电子、工业设备不同场景下的连接可靠性要求。
